Référence : 549786

Système de formation en automatisation

Les systèmes automatisés sont aujourd’hui présents dans presque tous les secteurs industriels. Avec le système MecLab® de Festo Didactic, les apprenants développent une compréhension pratique de l’utilisation des technologies d’automatisation dans un environnement de production réel.

Les trois stations MecLab® constituent des modèles simplifiés de processus de production typiques rencontrés dans les usines modernes automatisées. Elles offrent une plateforme pédagogique réaliste et accessible pour l’apprentissage des fondamentaux de l’automatisation industrielle.

Objectifs d’apprentissage

MecLab® couvre un large éventail de thématiques et de compétences, notamment :

• Introduction à la terminologie de l’automatisation industrielle
• Planification, développement et mise en œuvre de systèmes automatisés
• Documentation technique
• Modélisation de systèmes et création de simulations
• Systèmes de commande en boucle ouverte et en boucle fermée
• Actionneurs pneumatiques et électriques, capteurs et régulateurs
• Utilisation de l’ordinateur comme outil de programmation et de simulation

Référence :

• 510.100.530 – Module amplificateur opérationnel

Présentation générale

Le module Basics to Operational Amplifier est un système de formation compact et complet conçu pour l’apprentissage pratique des amplificateurs opérationnels (AOP). Il permet d’acquérir des connaissances approfondies sur les principaux circuits à amplificateurs opérationnels utilisés dans la conception et la maintenance d’équipements électroniques de laboratoire.

Ce panneau didactique intègre 11 amplificateurs opérationnels μA741 ainsi que 5 potentiomètres permettant un réglage précis des tensions. Il constitue une solution idéale pour les établissements d’enseignement technique, les laboratoires et les centres de formation.

Contenu pédagogique

• Amplificateur différentiel
• Circuits inverseurs et non-inverseurs
• Convertisseur d’impédance
• Circuits de calcul (addition, soustraction, multiplication)
• Comparateurs (détecteur de seuil, trigger de Schmitt)
• Sources de courant constant / tension constante
• Sources de tension de précision et redresseurs de précision
• Multivibrateurs astable et monostable
• Intégrateur
• Générateur de fonctions (triangle, dent de scie)
• Dérivateur
• Oscillateur RC avec amplificateur opérationnel
• Amplificateur de tension AC
• Élévation au carré et extraction de racine (réseau de diodes)
• Convertisseurs A/N et N/A avec réseaux R-2R
• Diviseur et extraction de racine

Référence :

• 570.050.530 – Module électronique de puissance

Présentation générale

Le module Basics of Power Electronics est un système de formation compact permettant la réalisation d’expériences complètes en électronique de puissance sur des circuits en courant continu (DC), courant alternatif monophasé (AC) et triphasé, le tout sur une base de basse tension sécurisée.

Le panneau intègre différentes charges résistives, inductives et capacitives, offrant un environnement d’apprentissage complet pour l’analyse et la compréhension des phénomènes en électronique de puissance.

En complément, il peut être associé à un module moteur/générateur optionnel afin d’étendre les applications aux systèmes électromécaniques et aux boucles de régulation.

Essais en courant alternatif monophasé

• Redresseur simple alternance non commandé
• Redresseur en pont non commandé
• Pont redresseur semi-commandé
• Pont redresseur commandé
• Redresseur à commutation par le réseau
• Commande par trains d’impulsions

Essais en courant alternatif triphasé

• Redresseur non commandé M3
• Redresseur non commandé B6
• Redresseur commandé M3
• Redresseur commandé B6

Essais en courant continu

• Circuits de base pour modulation de largeur d’impulsion (PWM)
• PWM avec pont en H (MOSFET)

Essais avec GTO

• Manipulation des impulsions de commande
• Utilisation du GTO en hacheur

Système MPS®400-1

Usine-école complète pour la formation avancée en mécatronique, automatisation et Industrie 4.0

Le système MPS®400-1 de Festo Didactic est une solution didactique industrielle complète conçue pour reproduire fidèlement les environnements de production modernes. Basé sur les modules éprouvés de la série MPS®400, ce système constitue une usine-école modulaire, interconnectée et évolutive, intégrant les technologies clés de l’Industrie 4.0.

Le système est composé de trois stations principales – Distribution Pro, Assemblage et Tri Inline – formant une ligne de production automatisée complète. Grâce à sa conception modulaire, il est possible d’ajouter une ou deux stations supplémentaires (Mesure Pro et/ou Robot de montage) afin d’élargir les scénarios pédagogiques et les applications industrielles.

L’ensemble des stations est interconnecté via des protocoles industriels standards tels que OPC UA, IO-Link®, PROFINET, TCP/IP et piloté par un MES didactique permettant la gestion des ordres de fabrication, la traçabilité et la production personnalisée.

Technologies intégrées

• MES didactique avec interface Web
• RFID pour traçabilité des produits
• IO-Link pour capteurs intelligents
• OPC UA et PROFINET pour communication industrielle
• IIoT avec caméra et mini-ordinateur
• Machine Learning appliqué à la production
• Interfaces homme-machine avancées (écran tactile, Web, AR)

Applications

• Universités et écoles d’ingénieurs
• Centres de formation professionnelle
• Laboratoires de recherche et d’innovation
• Formation continue en Industrie 4.0
• Projets pédagogiques avancés en mécatronique et automatisation

Référence : 8232218

Poste de travail de traitement

Équipements de procédé

• Tuyauterie industrielle en acier inoxydable
• Réservoir en polyéthylène – 60,6 L (16 gal US)
• Grande colonne en acrylique avec tube de barbotage et déflecteur en acier inoxydable – 30,4 L (8,0 gal US)
• Petite colonne en acrylique – 7,6 L (2,0 gal US)
• Pompe centrifuge en laiton, grande capacité – 0,75 kW (1 HP)
• Pompe centrifuge en laiton, capacité moyenne – 0,75 kW (1 HP)
• Deux variateurs de fréquence SIMATIC G120 – 0,75 kW
• Robinet à boisseau sphérique 2 voies avec levier manuel, Kv = 59 m³/h
• Robinet à boisseau sphérique à commande manuelle
• Clapet anti-retour, Kv = 9,482 m³/h
• 20 prises de pression en acier inoxydable
• Robinet à boisseau sphérique Emerson à commande pneumatique (12 mm / ½"), Kv = 5,16 (Cv = 6), plage de réglage 21–90 kPa (3–13 psi)
• Régulateur de pression proportionnel numérique Festo VPPM
• Manomètre – 0–690 kPa (0–100 psi)
• Rotamètre – 0–80 LPM (0–20 gal US/min)
• Électrodistributeur Festo VZWM – 24 V CC
• Distributeur à siège incliné piloté pneumatiquement Festo VZXF

Composants de commande

• SIMATIC IPC BX-32 avec licence et base de données SIMATIC PCS neo V6.0
• Siemens CPU410-5H
• SIMATIC ET 200SP HA IM155-6 PN
• SIMATIC ET 200SP HA BA 2xRJ45 (2 ports RJ45 PROFINET)
• SIMATIC ET 200SP HA DI 16x24VDC avec diagnostic des voies
• SIMATIC ET 200SP HA AI 16xI 2-wire HART 16 bits avec diagnostic
• SIMATIC ET 200SP HA AQ 8xI HART 16 bits avec diagnostic
• SCALANCE XC208 – commutateur Ethernet industriel administrable
• Pepperl+Fuchs PPA – commutateur Ethernet-APL / Profibus PA
• Siemens IPC BX-32A
• Écran plat 22" (IFP2200)
• Tour de signalisation configurable électroniquement, 9 segments avec module acoustique
• SITOP PSU8200 – alimentation stabilisée 24 V / 20 A
• SITOP PSE200U – module de protection électronique 4 voies

Instrumentation (Endress+Hauser)

• PTC31B manocontact (IO-Link®)
• PMD75B transmetteur de pression différentielle (haute gamme, PROFINET sur Ethernet-APL, Bluetooth®, Heartbeat Technology)
• TH15 transmetteur de température avec sonde Pt100 (HART®, Bluetooth®)
• TH55 transmetteur de température avec thermocouple type J (HART®, Bluetooth®)
• 5P3B15 débitmètre électromagnétique (HART®, WLAN, Heartbeat Technology)
• FMR51 + FHX50 transmetteur de niveau radar avec afficheur distant (Bluetooth®, Heartbeat Technology)
• PMD75B + DA63M transmetteur de pression différentielle avec collecteur 3 voies pour mesure de débit par Venturi (basse gamme, HART®, Bluetooth®, Heartbeat Technology)
• PMD75B transmetteur de pression différentielle pour mesure de niveau (basse gamme, PROFIBUS PA, Bluetooth®, Heartbeat Technology)

Commande des gaz (air)

• Festo SPAU – capteur de pression avec affichage (IO-Link®)
• Festo VEMD – débitmètre massique avec affichage et réglage dynamique (2–100 LPM, Modbus®)
• Festo MS6N – détendeurs de précision 5–255 kPa (0,7–37 psi), débit 1098 LPM (38,8 scfm)

Référence : 8208217

Explorer et démontrer pas à pas les principes fondamentaux de l’ingénierie de la commande

FluidLab-PA Closed-Loop est une plateforme logicielle intuitive conçue pour explorer et illustrer de manière structurée les principes fondamentaux de l’ingénierie de la commande.

Le logiciel permet la mesure, la commande et la régulation de boucles de pression, de température, de débit et de niveau, en utilisant des systèmes matériels réels ou simulés tels que EduKit PA, le poste de travail MPS PA Compact, les stations MPS PA ou encore les systèmes EDS Water Management.

Objectifs pédagogiques

• Maîtriser les principes fondamentaux de l’ingénierie de la commande
• Mettre en œuvre les concepts des technologies de commande dans des situations pratiques
• Intégrer des composants matériels au sein d’un système de commande complet
• Personnaliser les paramètres (valeurs des capteurs, atténuation des signaux, modes de simulation)
• Analyser et interpréter les données de processus

Avantages

• Plateforme interactive et réaliste plongeant les apprenants dans des scénarios industriels de commande de procédés
• Visualisation avancée de systèmes complexes de régulation continue
• Engagement renforcé grâce à l’affichage graphique de la documentation et au retour d’information en temps réel
• Paramètres personnalisables favorisant un apprentissage individualisé
• Intégration transparente avec les installations matérielles pour une expérience pratique complète

Références :

• 950.062.200 Simulateur de Processus pour Automate S7-1500
• 950.032.800 Simulateur de Processus pour Automate S7-1200

Description Générale

Le panneau de simulation de processus pour PLC constitue une solution pédagogique et professionnelle permettant de simuler des processus industriels réels sans recours à un logiciel sur PC. Grâce à une interface matérielle intuitive, les signaux de sortie sont directement visualisés via des LEDs, des chenillards lumineux, un afficheur 7 segments et un buzzer sonore.

Ce système est idéal pour la formation, les tests, la validation de programmes PLC ainsi que pour les environnements éducatifs et industriels.

Applications Incluses

Le panneau intègre plusieurs masques de simulation représentant des processus industriels typiques :

• Démarrage Étoile-Triangle
• Éclairage d’escalier
• Système d’alarme anti-intrusion
• Feux de signalisation (dépendants et indépendants du trafic)
• Convoyeur avec zone tampon
• Commande de porte segmentée
• Station d’usinage
• Ligne d’embouteillage
• Cuve de mélange

Compatibilité et Intégration

Le panneau est équipé d’un rail DIN permettant l’installation directe d’automates Siemens, notamment :

• Siemens S7-1200 (ex : S7-1215C DC/DC/DC)
• Siemens S7-1500 (ex : S7-1512C-1PN)
• ET200S pour contrôle décentralisé

Il est également possible de piloter le panneau via un automate externe en utilisant les connecteurs d’entrées/sorties de 4 mm.

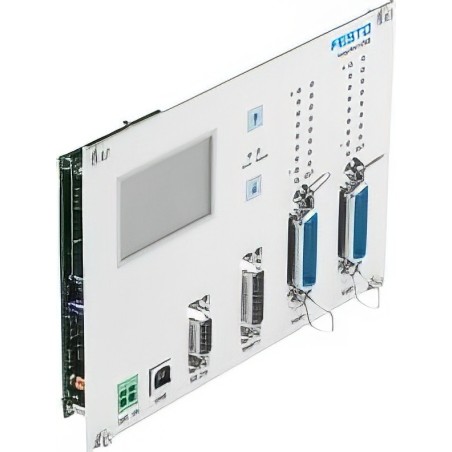

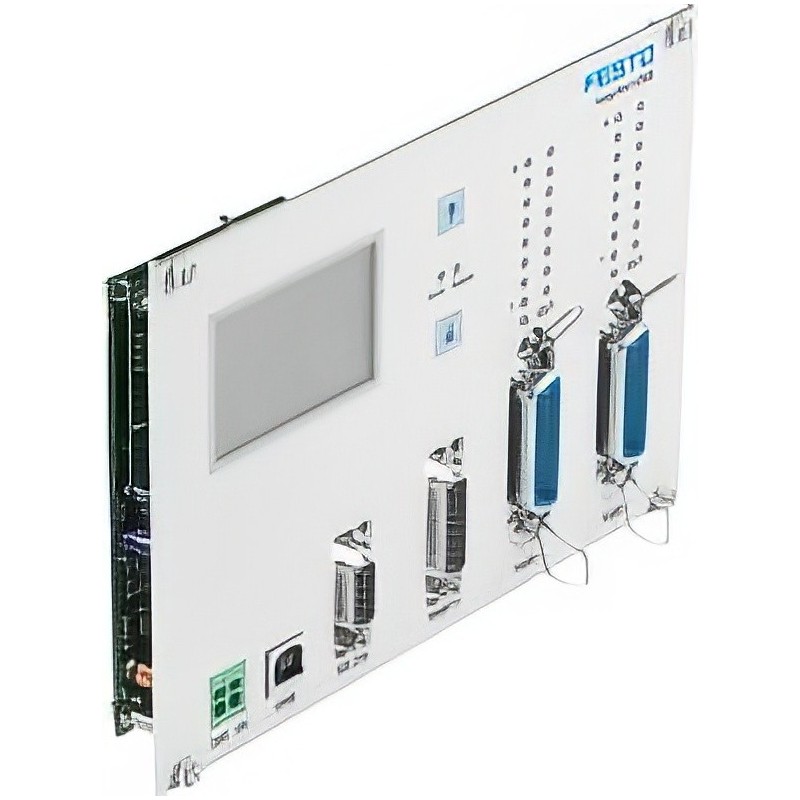

Référence : 548687

Caractéristiques techniques

• 16 entrées/sorties numériques
• 4 entrées analogiques et 2 sorties analogiques
• 8 E/S numériques câblées chacune sur un connecteur SysLink 24 broches (conforme IEEE 488)
• L’entrée numérique 0 sur le port 1 et le port 2 peut être utilisée comme entrée compteur rapide
• Entrées compteur compatibles avec des niveaux de tension de 5 à 24 V DC
• Entrées/sorties analogiques sur connecteur Sub-D 15 broches
• Conversion analogique-numérique avec résolution 12 bits
• Fréquence d’échantillonnage : 0,5 kHz
• Communication des données via interface série RS232 ou USB
• Débit de transmission : 115,2 kbauds

Jusqu’à quatre modules EasyPort USB peuvent être interconnectés via un concentrateur USB ou via quatre ports USB distincts sur un PC. Chaque module doit disposer d’une adresse unique.

Pour l’échange de signaux entre EasyPort USB et les logiciels PC, le serveur OPC EzOPC ou le composant ActiveX EasyPort USB est disponible.
