Module didactique : Bases de l’électronique de puissance
Référence :
- 570.050.530 – Module électronique de puissance
Présentation générale

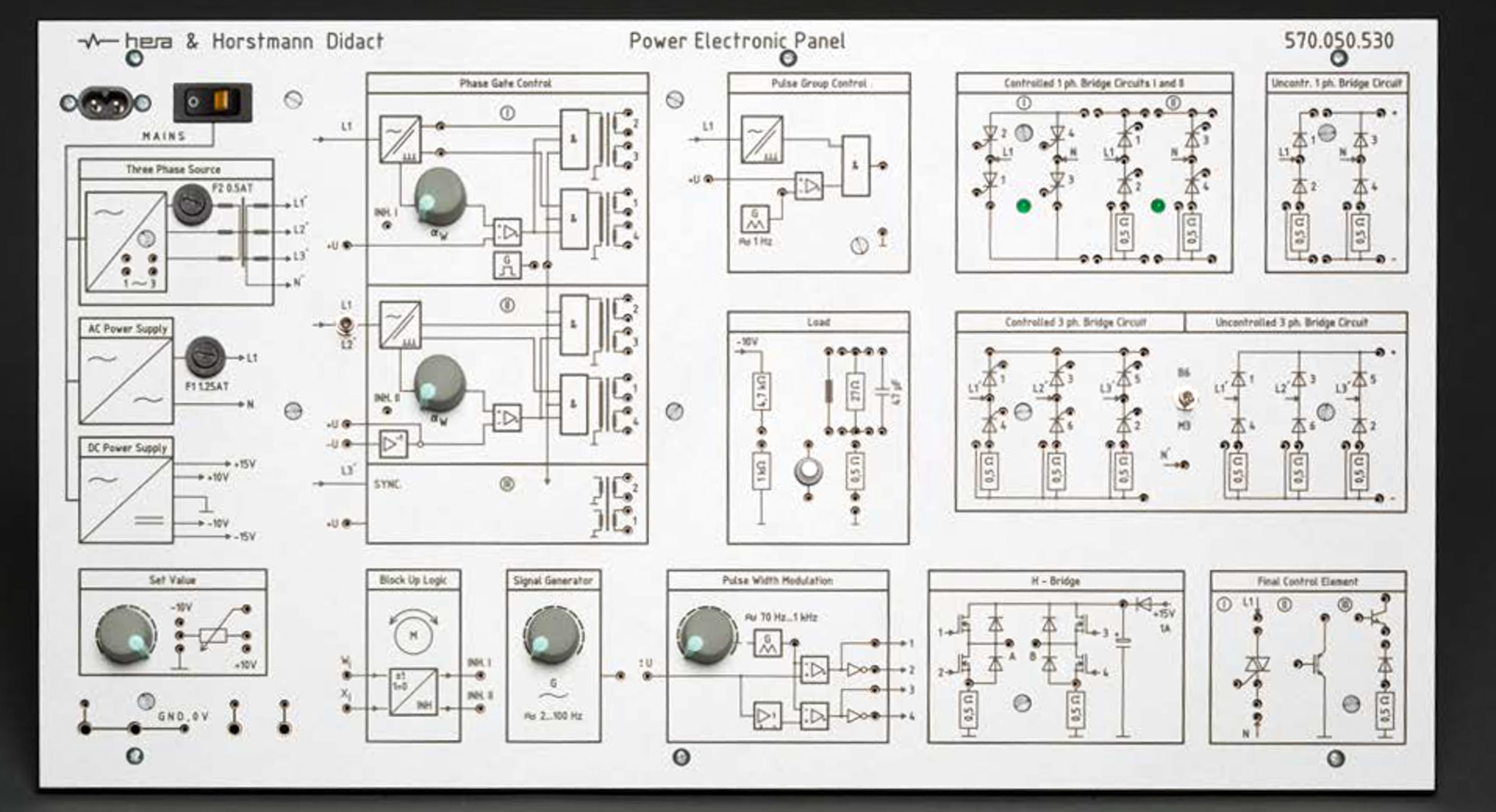

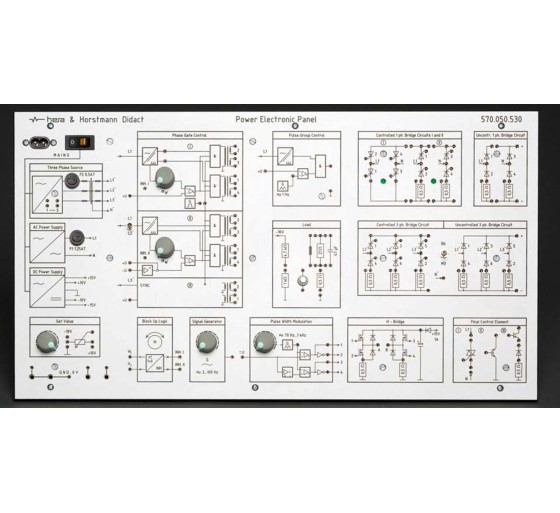

Le module Basics of Power Electronics est un système de formation compact permettant la réalisation d’expériences complètes en électronique de puissance sur des circuits en courant continu (DC), courant alternatif monophasé (AC) et triphasé, le tout sur une base de basse tension sécurisée.
Le panneau intègre différentes charges résistives, inductives et capacitives, offrant un environnement d’apprentissage complet pour l’analyse et la compréhension des phénomènes en électronique de puissance.
En complément, il peut être associé à un module moteur/générateur optionnel afin d’étendre les applications aux systèmes électromécaniques et aux boucles de régulation.
Essais en courant alternatif monophasé
- Redresseur simple alternance non commandé
- Redresseur en pont non commandé
- Pont redresseur semi-commandé
- Pont redresseur commandé
- Redresseur à commutation par le réseau
- Commande par trains d’impulsions
Essais en courant alternatif triphasé
- Redresseur non commandé M3
- Redresseur non commandé B6
- Redresseur commandé M3
- Redresseur commandé B6
Essais en courant continu
- Circuits de base pour modulation de largeur d’impulsion (PWM)
- PWM avec pont en H (MOSFET)
Essais avec GTO
- Manipulation des impulsions de commande
- Utilisation du GTO en hacheur
Caractéristiques techniques
- Tension d’alimentation : 220 à 240 V
- Fréquence : 50 / 60 Hz
- Sources intégrées :
- Source triphasée : 12 V / 20,5 V
- Source monophasée : 13 V
- Source continue : +15 V, +10 V, -10 V, -15 V
- Fonctions intégrées :
- Générateur de signaux
- Tension réglable
- Logique de commande
- Charges intégrées : résistive, inductive et capacitive
- Dimensions : 532 × 297 mm (L × H)
Module optionnel recommandé : Système commandé moteur/générateur
Présentation

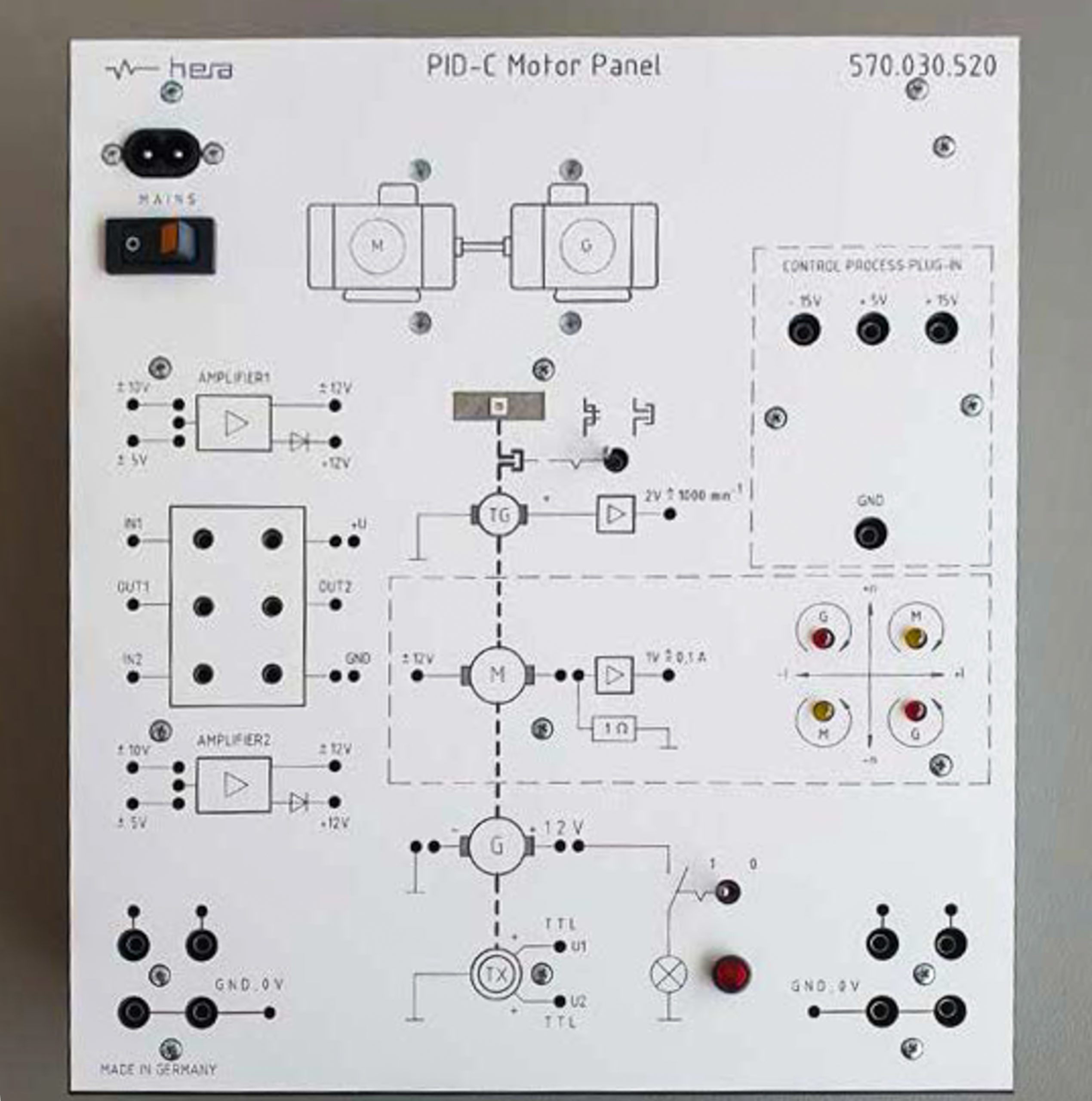

Le module moteur PID-C peut être utilisé en complément pour des applications avancées en régulation et conversion électromécanique.
Contenu pédagogique (avec module principal)
- Moteur DC avec redresseur commandé / non commandé
- Influence de la charge (forte / faible)
- Fonctionnement avec ou sans inductance de lissage
- Variation de vitesse en fonction de l’angle de commande
- Commande multipulsée
- Pont en H 3 quadrants
- Couple résistant
- Tension à vide / courant de court-circuit
- Caractéristiques de charge
Caractéristiques
- Moteur à courant continu : 12 V / 0,58 mA avec indication de courant
- Charge mécanique enfichable
- Générateur à courant continu couplé avec tachygénérateur
- Masse tournante enfichable
- Codeur pour mesure de vitesse et de sens de rotation
- Amplificateur de puissance DC pour pilotage direct (régulateur ou PLL)
- Champ de connexion pour extensions (lumière, température)
- Tension d’alimentation : 110 à 230 V
- Fréquence : 50 / 60 Hz
- Dimensions : 266 × 297 mm (L × H)
Utilisation
Pour la réalisation des expériences, l’utilisation d’un oscilloscope est requise.
Informations de commande
- Réf. 570.050.530 – Module électronique de puissance
- Réf. 570.050.536 – Version 60 Hz
- Réf. 570.058.001 – Manuel avec CD : Principes de l’électronique de puissance
- Réf. 570.052.000 – Jeu de câbles et connecteurs
- Réf. 570.030.520 – Module moteur PID-C
- Réf. 570.038.001 – Manuel avec CD : Systèmes commandés
- Réf. 590.126.500 – Oscilloscope
