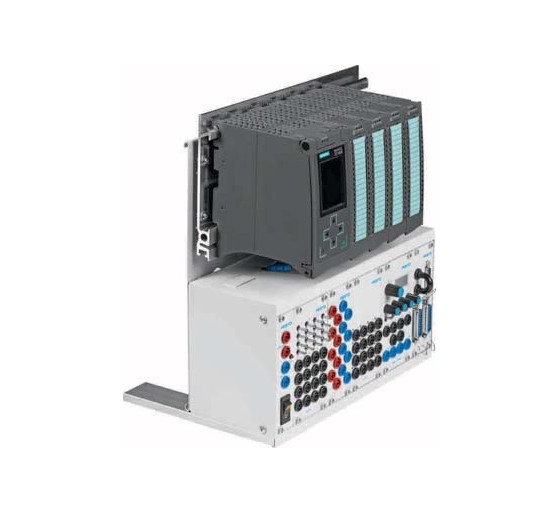

8034574 Edutrainer Universal avec CPU SIMATIC S7-1516F-3PN/DP de Sécurité
Référence :
- Version Basique : 8042524
- Version de Sécurité : 8034574
Automatisation industrielle et sécurité fonctionnelle
La gamme SIMATIC S7-1500F associe les performances de l’automatisation industrielle à des fonctions avancées de sécurité. Elle permet de réaliser des applications standard et de sécurité sur une même unité centrale, en intégrant les fonctions de commande conventionnelles et les programmes de sécurité dans une architecture cohérente.
L’EduTrainer® Universal équipé de la CPU SIMATIC S7-1516F-3 PN/DP de sécurité est destiné à la formation pratique en automatisation industrielle, en programmation d’automates de sécurité et en étude des principes de sécurité fonctionnelle appliqués aux machines et aux installations industrielles.
Applications pédagogiques
Cette configuration permet d’étudier les technologies d’automatisation standard et les principes de sécurité fonctionnelle à travers des exercices pratiques :
- Programmation et configuration des automates programmables de sécurité.
- Élaboration et exécution de programmes standard et de programmes de sécurité.
- Étude des fonctions de surveillance et de commande liées à la sécurité des machines.
- Simulation des signaux d’entrée et de sortie dans des scénarios d’automatisation.
- Communication industrielle via PROFINET, Ethernet et PROFIBUS DP.
- Étude de l’intégration des fonctions de sécurité dans les systèmes automatisés.
- Intégration et pilotage de stations didactiques MPS®.
Les avantages de la version Fail-safe (CPU de sécurité)
La version équipée de la CPU SIMATIC S7-1516F-3 PN/DP offre, en plus des fonctions d’automatisation standard, des capacités dédiées à la sécurité fonctionnelle. Elle permet de programmer et d’exécuter des fonctions de sécurité sur le même automate que les programmes de commande classiques, facilitant ainsi l’intégration des fonctions de sécurité dans les systèmes automatisés. Cette architecture permet notamment d’étudier la surveillance des dispositifs de protection, les arrêts de sécurité et la gestion des situations dangereuses, tout en réduisant le besoin de recourir à un contrôleur distinct pour les fonctions de sécurité. Elle constitue une solution particulièrement adaptée à la formation pratique aux automates de sécurité, à la programmation fail-safe et aux principes de sécurité des machines industrielles.
Unité centrale de traitement (CPU)
CPU SIMATIC S7-1516F-3 PN/DP de sécurité
- Mémoire de travail adaptée à l’exécution des programmes standard et des programmes de sécurité.
- Carte mémoire SIMATIC pour le stockage des programmes et des données de configuration.
- Première interface : PROFINET IO RT/IRT avec deux ports de commutation intégrés.
- Deuxième interface : PROFINET avec un port Ethernet intégré, selon la configuration de l’interface CPU.
- Troisième interface : PROFIBUS DP pour la communication avec les équipements et périphériques compatibles.
- Prise en charge des fonctions de sécurité intégrées pour la surveillance et la gestion des fonctions de sécurité de l’installation.
- Exécution des programmes de commande standard et des programmes de sécurité sur une même CPU.
Entrées et sorties du système didactique
- 32 entrées numériques : 24 V DC.
- 32 sorties numériques : 24 V DC, 0,5 A.
- 8 entrées analogiques : compatibles avec les signaux de tension, de courant, les sondes résistives RTD et les thermocouples TC, avec une résolution de 16 bits.
- 4 sorties analogiques : compatibles avec les signaux de tension et de courant, avec une résolution de 16 bits.
