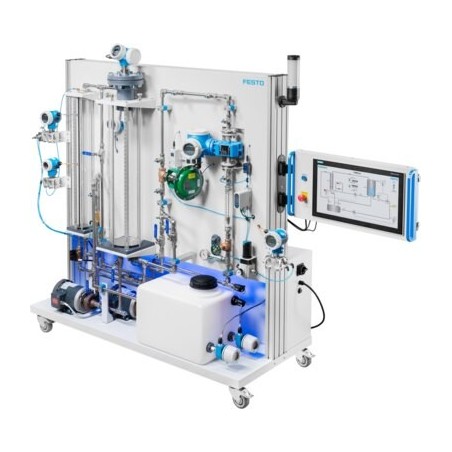

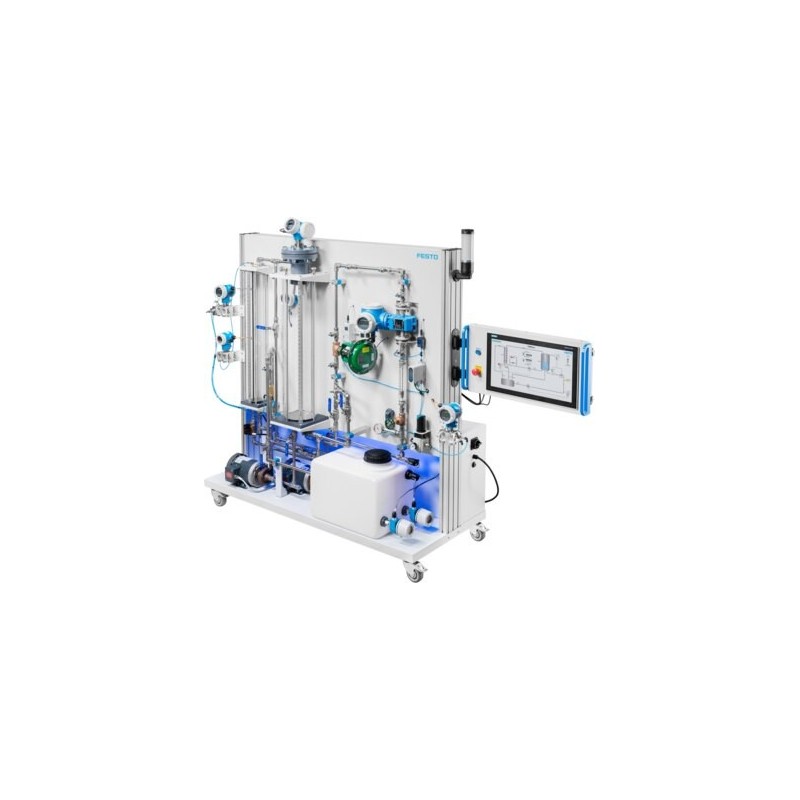

Banc de formation DCS (PCS neo)

Cette unité de formation offre un apprentissage pratique complet en mesure, instrumentation et commande de procédés — des principes fondamentaux aux applications avancées. Elle intègre des composants compatibles IIoT et un système de contrôle-commande distribué (DCS) connecté au Cloud, permettant la supervision et l’exploitation à distance.

Le système didactique fournit l’ensemble des équipements nécessaires pour contrôler la pression, le débit et le niveau de l’eau, surveiller la température, ainsi que réguler la pression et le débit de l’air, en utilisant l’eau et l’air comme fluides sûrs. Il prend en charge la commande en boucle simple ainsi que les stratégies en cascade, par lots et multivariables. La plateforme couvre l’ensemble des notions pédagogiques, des concepts PID de base à la dynamique des boucles en interaction et aux séquences de procédés par étapes.

Le poste de travail mobile et robuste est équipé d’une tuyauterie en acier inoxydable 316, de deux colonnes en acrylique, d’un tube de barbotage, d’un réservoir et de deux pompes centrifuges de capacités différentes avec variateurs de fréquence. Il comprend des distributeurs manuels (à bille, à boisseau sphérique et clapet), des pilotes pneumatiques, des régulateurs de pression proportionnels, un robinet à boisseau sphérique à commande pneumatique, un distributeur de commande à siège incliné piloté pneumatiquement, un électrodistributeur ainsi que 22 prises de pression. Un manomètre et un rotamètre assurent la surveillance du débit et de la pression.

L’instrumentation intelligente comprend un manocontact, des transmetteurs de pression différentielle pour la mesure du débit et du niveau, des transmetteurs de température, des débitmètres électromagnétiques et des transmetteurs de niveau radar avec affichage à distance.

Les composants électriques sont intégrés dans une enceinte située à l’arrière de l’unité. Les technologies de communication incluent PROFINET, PROFIBUS, IO-Link®, HART®, Modbus® TCP, Ethernet-APL, WLAN, Bluetooth® et Heartbeat Technology.

L’ensemble des composants est entièrement intégré à SIMATIC PCS neo de Siemens et accessible via l’IHM ou un navigateur Web pour la supervision et l’exploitation à distance. Des outils avancés de visualisation des données ainsi que des fonctions intégrées de test et de simulation permettent aux apprenants de développer une expertise approfondie en automatisation des procédés.

Un cours structuré assure une couverture complète des thématiques essentielles avec des objectifs pédagogiques clairement définis. Il comprend des travaux pratiques détaillés, conçus spécifiquement pour être utilisés avec le système. Le contenu est disponible en version numérique sur Festo LX (abonnement requis) ou sous forme de manuels de laboratoire dans le cadre d’une Licence Campus.

Caractéristiques techniques

Exigences électriques

• Tension : 230 V AC
• Phase : Monophasé
• Courant : 4,5 A
• Fréquence : 50/60 Hz

Exigences en air comprimé

• Pression de fonctionnement : 6,2 bar (90 PSI)
• Consommation d’air : 28 L/min (1,0 SCFM)
• Qualité de l’air : air sec et exempt d’huile (ISO 8573-1 Classe 2)
• Type de raccord : raccord à emboîter G 1/4"

Caractéristiques physiques

• Dimensions approximatives (H × L × P) :
  2005 mm × 2080 mm (2623 mm avec écran) × 763 mm
  (104 in × 80 in [103 in avec écran] × 31 in)
• Poids : 372 kg (820 lb)
