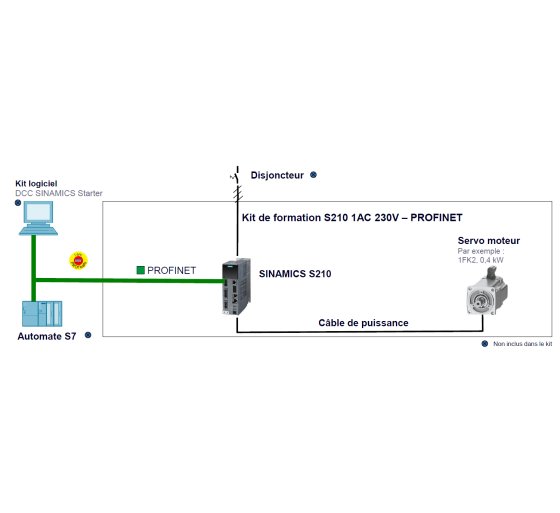

Présentation du kit de formation SINAMICS S210 1AC 230 V – PROFINET

Le kit de formation SINAMICS S210 1AC 230 V – PROFINET est une solution didactique destinée à l’enseignement des technologies d’entraînement électrique et de commande de mouvement. Il permet aux apprenants de découvrir les principales étapes de configuration, de paramétrage et de mise en service d’un système servo industriel.

Conçu pour les écoles d’ingénieurs, les universités, les instituts technologiques et les centres de formation professionnelle, ce kit associe un variateur servo, un servomoteur synchrone, un câble de raccordement dédié, une carte mémoire avec licence de sécurité et un outil logiciel d’ingénierie.

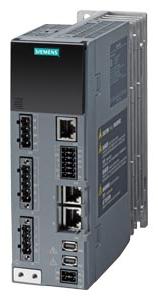

1. Variateur servo SINAMICS S210 – 6SL5310-1BB10-4CF0

Le SINAMICS S210 est un variateur servo conçu pour piloter des servomoteurs dans des applications nécessitant une commande précise du mouvement. Cette version est adaptée à une alimentation monophasée de 230 V et à un moteur de puissance nominale de 0,4 kW.

Caractéristiques techniques principales

• Famille : SINAMICS S210.
• Alimentation : monophasée, 200 à 240 V AC, tolérance de ±10 %.
• Fréquence d’alimentation : 45 à 66 Hz.
• Courant d’entrée nominal : 5,0 A.
• Courant de sortie nominal : 2,4 A.
• Fréquence de sortie pour la commande servo : 0 à 550 Hz.
• Puissance moteur indiquée : 0,4 kW.
• Indice de protection : IP20.
• Format : Frame Size B.
• Dimensions indicatives : 55 × 170 × 170 mm (L × H × P).

Ce variateur constitue l’élément central du système d’entraînement. Il permet d’étudier le paramétrage d’un servo-entraînement, la commande du moteur et l’intégration de fonctions de sécurité, selon la configuration et les licences installées.

2. Servomoteur SIMOTICS S-1FK2 HD – 1FK2104-4AK10-1MA0

Le SIMOTICS S-1FK2 HD est un servomoteur synchrone à aimants permanents, conçu pour les applications dynamiques nécessitant une commande précise de la position, de la vitesse et du couple. Il est destiné à être associé à un variateur compatible de la gamme SINAMICS S210.

Caractéristiques techniques principales

• Type : servomoteur synchrone à aimants permanents.
• Couple statique nominal indiqué (M0) : 1,27 Nm.
• Puissance indiquée dans les données fournies : 0,4 kW à 3 000 tr/min et 0,2 kW à 1 500 tr/min, selon les conditions d’alimentation mentionnées par le fabricant.
• Frein de maintien intégré.
• Indice de protection : IP64.
• Arbre cylindrique : diamètre de 19 mm, longueur de 40 mm, avec clavette.
• Codeur absolu multitour AM22DQC : résolution de 22 bits pour la position absolue et de 12 bits pour le comptage multitour.
• Interface de raccordement : OCC.
• Connecteur moteur : M17 orientable.

Ce moteur permet de réaliser des exercices pratiques sur la commande de position et de vitesse, l’interprétation des paramètres du moteur, le retour de position par codeur absolu et l’utilisation du frein de maintien.

3. Câble de raccordement préconnectorisé MOTION-CONNECT 500 – 6FX5002-8QN08-1AC0

Ce câble de raccordement est destiné à assurer la liaison électrique entre le variateur et le servomoteur. Sa conception préconnectorisée facilite le câblage du système et limite les opérations de préparation lors de l’installation.

Caractéristiques techniques principales

• Famille : MOTION-CONNECT 500.
• Type : câble de raccordement monobrin préconnectorisé.
• Composition des conducteurs : 4G0,75 mm² + 2 × 0,5 mm² + 4 × 0,2 mm².
• Connecteur côté moteur : SPEED-CONNECT M17.
• Côté variateur : conducteurs avec embouts et raccordement du signal OCC préassemblé.
• Diamètre extérieur maximal : 10,5 mm.
• Longueur : 2 m.
• Exécution conforme aux caractéristiques de la gamme MOTION-CONNECT 500, avec indications UL/CSA et DESINA selon la fiche produit.

Ce câble assure le raccordement prévu pour l’ensemble servo et facilite les travaux pratiques de montage, de connexion et de mise en service.

4. Carte mémoire SD 8 Go avec licence de sécurité – 6SL3210-0AE61-0AX0

Cette carte mémoire de 8 Go est destinée au système SINAMICS S210. Selon la configuration indiquée, elle est fournie avec les licences enregistrées sur la carte, notamment une licence SINAMICS Safety Integrated Extended.

Caractéristiques principales

• Type : carte mémoire SD.
• Capacité : 8 Go.
• Compatibilité : système d’entraînement SINAMICS S210, selon la version prise en charge.
• Licence de sécurité mentionnée : 1 licence SINAMICS Safety Integrated Extended.
• Certificat de licence : associé à la configuration indiquée dans la fourniture.

Cette carte permet de gérer les données et les licences prévues pour le système. Les fonctions de sécurité réellement disponibles dépendent de la compatibilité du matériel, du firmware, de la licence et de la configuration du variateur.

5. Logiciel d’ingénierie SINAMICS Startdrive V21 – 6SL3072-4MA02-0XG0 (Option non incluse dans le kit)

SINAMICS Startdrive est un outil logiciel d’ingénierie et de mise en service destiné à la configuration, au paramétrage et au diagnostic des entraînements SINAMICS. La référence indiquée correspond à SINAMICS Startdrive Basic V21.

Fonctions principales

• Configuration et paramétrage des entraînements SINAMICS compatibles.
• Préparation et accompagnement de la mise en service.
• Accès aux paramètres de fonctionnement et aux outils de diagnostic pris en charge.
• Intégration à l’environnement d’ingénierie TIA Portal V21, selon les composants logiciels installés.
• Licence et modalités de livraison conformément à la référence commandée.

Configuration système indiquée

• Windows 11 Professionnel 64 bits, version 24H2.
• Windows 11 Enterprise 64 bits, version 24H2.
• Windows 11 IoT Enterprise 64 bits, version 24H2, y compris LTSC selon la configuration prise en charge.
• Windows Server 2022 Standard 64 bits, installation complète.
• Windows Server 2025 Standard 64 bits, installation complète.

La compatibilité exacte dépend de l’édition de Startdrive, de la version de TIA Portal et des mises à jour installées. Il convient de vérifier les prérequis officiels Siemens avant le déploiement.

Composition du kit

• 1× Variateur servo SINAMICS S210, référence 6SL5310-1BB10-4CF0.
• 1× Servomoteur SIMOTICS S-1FK2 HD, référence 1FK2104-4AK10-1MA0.
• 1× Câble MOTION-CONNECT 500 préconnectorisé, référence 6FX5002-8QN08-1AC0.
• 1× Carte mémoire SD 8 Go avec licences, référence 6SL3210-0AE61-0AX0.
• 1× Option non incluse dans le kit : Licence logicielle SINAMICS Startdrive Basic V21, référence 6SL3072-4MA02-0XG0.

Remarque technique

Avant toute commande, il est recommandé de confirmer auprès de Siemens la compatibilité exacte entre les références du variateur, du servomoteur, de la carte mémoire et des licences fournies. La présence de la mention PROFINET dans le titre du kit ne dispense pas de vérifier les interfaces de communication, les accessoires et les éventuels éléments supplémentaires requis pour réaliser les exercices pédagogiques.
