Environnement d’apprentissage réaliste et stimulant

Le système MecLab® de Festo Didactic reproduit des processus industriels réels en utilisant exclusivement des composants de qualité industrielle.

Le système comprend un ensemble structuré d’exercices conçus pour mettre les apprenants au défi dans un environnement pratique de construction, modification et programmation d’un système mécatronique automatisé.

Le système MecLab® se compose de trois stations autonomes et complémentaires, représentant des fonctions essentielles d’une ligne de production automatisée. Chaque station peut être utilisée individuellement pour l’apprentissage de concepts spécifiques, ou intégrée dans une chaîne complète afin de reproduire un processus industriel cohérent.

L’architecture modulaire permet une grande flexibilité pédagogique : les stations peuvent fonctionner indépendamment ou être interconnectées pour former une mini-ligne de production automatisée. Cette approche favorise l’apprentissage progressif, de la compréhension des composants à la maîtrise des systèmes complets.

Tous les outils et matériels nécessaires sont inclus. Le câblage électrique est simplifié grâce à l’utilisation de connecteurs industriels standard, garantissant une mise en œuvre sûre et efficace.

Architecture modulaire et flexible

Les stations MecLab® peuvent fonctionner individuellement. Chaque station remplit une fonction spécifique et démontre en toute sécurité les caractéristiques d’un processus entièrement automatisé.

Les stations peuvent également être combinées pour former des chaînes de production plus complexes. Les apprenants peuvent concevoir leurs propres projets, y compris l’intégration des trois stations en une mini-chaîne de production.

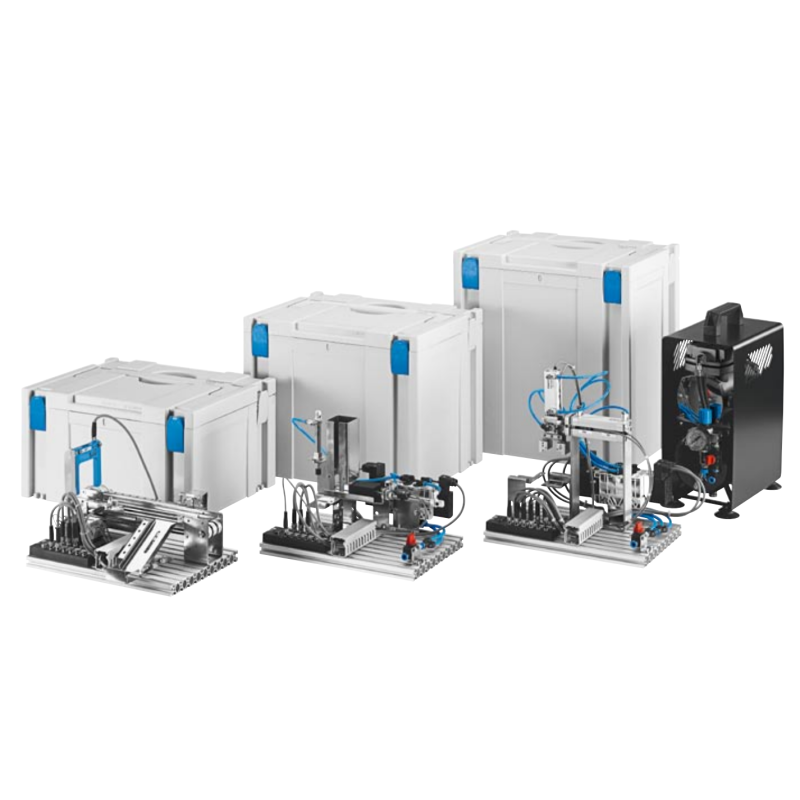

Équipement MecLab®

Chaque système est livré dans son coffret de rangement dédié, entièrement assemblé et prêt à l’emploi. Il est robuste et adapté aux environnements pédagogiques.

Trois stations fonctionnelles :

• Station de convoyage : Transport et tri des pièces
• Station de magasin à empiler : Stockage, alimentation et pressage
• Station de manipulation : Prise et dépose des pièces à l’aide d’une pince pneumatique

Contenu du système complet (*)

• Station de magasin à empiler
• Station de convoyage
• Station de manipulation
• Compresseur silencieux
• 3× interfaces EasyPort (version MecLab®)
• 3× alimentations 24 V CC entièrement protégées
• 18× licences FluidSIM (version MecLab®)
• Documentation sur CD-ROM
• Caisses de rangement empilables, Systainer

(*) Liste indicative, susceptible d’évoluer.

1. Station de magasin à empiler (Station Chargeur-Empileur)

Fonction

La station de magasin à empiler simule les opérations de stockage, d’alimentation et de pressage dans une ligne de production automatisée.

Dans un environnement industriel, les pièces doivent être introduites dans le processus selon une séquence définie. Cette station reproduit ce principe en assurant :

• Le stockage des pièces dans un magasin vertical
• L’alimentation contrôlée des pièces vers le processus
• Une opération de pressage simulant un assemblage ou un ajustement mécanique

Deux vérins pneumatiques assurent ces fonctions :

• Un vérin horizontal pour l’éjection ou le transfert des pièces
• Un vérin vertical pour l’opération de pressage

L’ensemble du système est commandé électropneumatiquement. Un capteur magnétique (interrupteur Reed) permet la détection précise de la position du vérin, garantissant un contrôle fiable et reproductible.

Compétences pédagogiques développées

• Fondamentaux de la pneumatique
• Vérins simple et double effet
• Électrodistributeurs
• Technologie des capteurs
• Câblage électrique industriel
• Systèmes de commande par relais
• Intégration électropneumatique

2. Station de convoyage

Fonction

La station de convoyage reproduit un système de transport de pièces utilisé dans les chaînes d’assemblage modernes.

Elle simule un convoyeur à bande permettant :

• Le transport des pièces entre stations
• La détection des objets en mouvement
• Le tri et la classification des pièces (par exemple par couleur)

Le moteur d’entraînement peut fonctionner en marche avant et en marche arrière, permettant d’étudier :

• Le changement de sens de rotation
• La gestion de la commande moteur
• Les logiques de tri automatisé

La station constitue une plateforme idéale pour comprendre les principes de la détection et du contrôle dans les systèmes de transport industriels.

Compétences pédagogiques développées

• Commande de moteurs à courant continu
• Capteurs inductifs
• Capteurs optiques (barrière lumineuse)
• Circuits de relais
• Circuits d’inversion de polarité
• Programmation d’automates (API/PLC)
• Logique combinatoire
• Câblage et intégration électrique

3. Station de manipulation

Fonction

La station de manipulation reproduit les systèmes de prise et dépose (Pick & Place) utilisés dans l’industrie, ainsi que les opérations d’assemblage.

Elle est constituée :

• De deux axes pneumatiques avec guidage linéaire
• D’une pince pneumatique pour la préhension des pièces

Le système permet :

• Le transfert de pièces entre les stations
• L’assemblage de deux composants
• L’étude des mouvements séquentiels automatisés

La station peut être utilisée pour enseigner les principes de coordination des axes, de synchronisation des mouvements et de gestion des séquences de production.

Compétences pédagogiques développées

• Bases de la pneumatique
• Vérins double effet
• Pinces pneumatiques
• Électrodistributeurs
• Technologie des capteurs
• Commande logique
• Commande par relais
• Programmation d’automate (API)
• Gestion de séquences (séquençage)
• Intégration électropneumatique

Compresseur silencieux MecLab®

Compresseur spécialement conçu pour un usage en environnement pédagogique.

Grâce à son faible niveau sonore (41 dB(A)), il est parfaitement adapté aux salles de classe et peut alimenter jusqu’à quatre stations simultanément.

Caractéristiques principales :

• Pression maximale : 400 kPa (4 bar)
• Débit d’air : 28 L/min
• Capacité du réservoir : 2,5 litres
• Alimentation : 230 V / 50 Hz
• Puissance : 70 W
• Format compact et mobile

Ce compresseur garantit un fonctionnement fiable, sécurisé et adapté aux besoins des formations techniques.

Options recommandées

Kit d’extension MecLab®

Le kit d’extension permet d’élargir les possibilités pédagogiques et de développer des projets personnalisés.

Il est livré dans un coffret de rangement pratique et robuste, compatible avec l’ensemble du système MecLab®.

Contenu du kit :

• Deux vérins double effet avec régulateurs de débit unidirectionnels
• Deux électrodistributeurs supplémentaires
• Un capteur de diffusion
• Deux interrupteurs de fin de course magnétiques
• Un kit de profilés supplémentaires
• Une plaque de montage
• Un bouton-poussoir
• Un interrupteur
• Un voyant lumineux

Ce kit permet la réalisation de projets plus complexes, l’extension des stations existantes et la mise en œuvre de scénarios industriels avancés.

Edutrainer® Universal avec API S7-1215C

Pour une intégration complète dans un environnement d’automatisation industrielle, les stations MecLab® peuvent être pilotées par un automate programmable industriel (API).

L’Edutrainer® Universal intègre un API Siemens SIMATIC S7-1215C et constitue une solution clé en main pour la commande avancée des stations.

Il comprend :

• Le logiciel de programmation TIA Portal STEP 7 Basic
• Un câble PROFINET (6 m)
• Un câble adaptateur Syslink 24 broches / 15 broches

Cette solution permet :

• La programmation professionnelle
• L’apprentissage des standards industriels
• L’intégration réseau
• Le contrôle complet des stations
