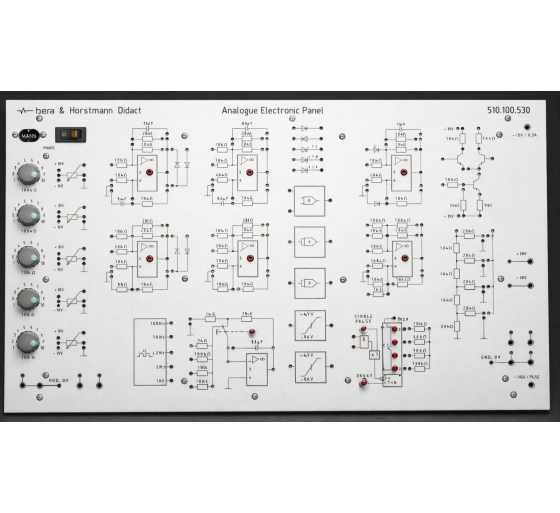

Module didactique : Bases des amplificateurs opérationnels

Référence :

510.100.530 – Module amplificateur opérationnel

Présentation générale

Le module Basics to Operational Amplifier est un système de formation compact et complet conçu pour l’apprentissage pratique des amplificateurs opérationnels (AOP). Il permet d’acquérir des connaissances approfondies sur les principaux circuits à amplificateurs opérationnels utilisés dans la conception et la maintenance d’équipements électroniques de laboratoire.

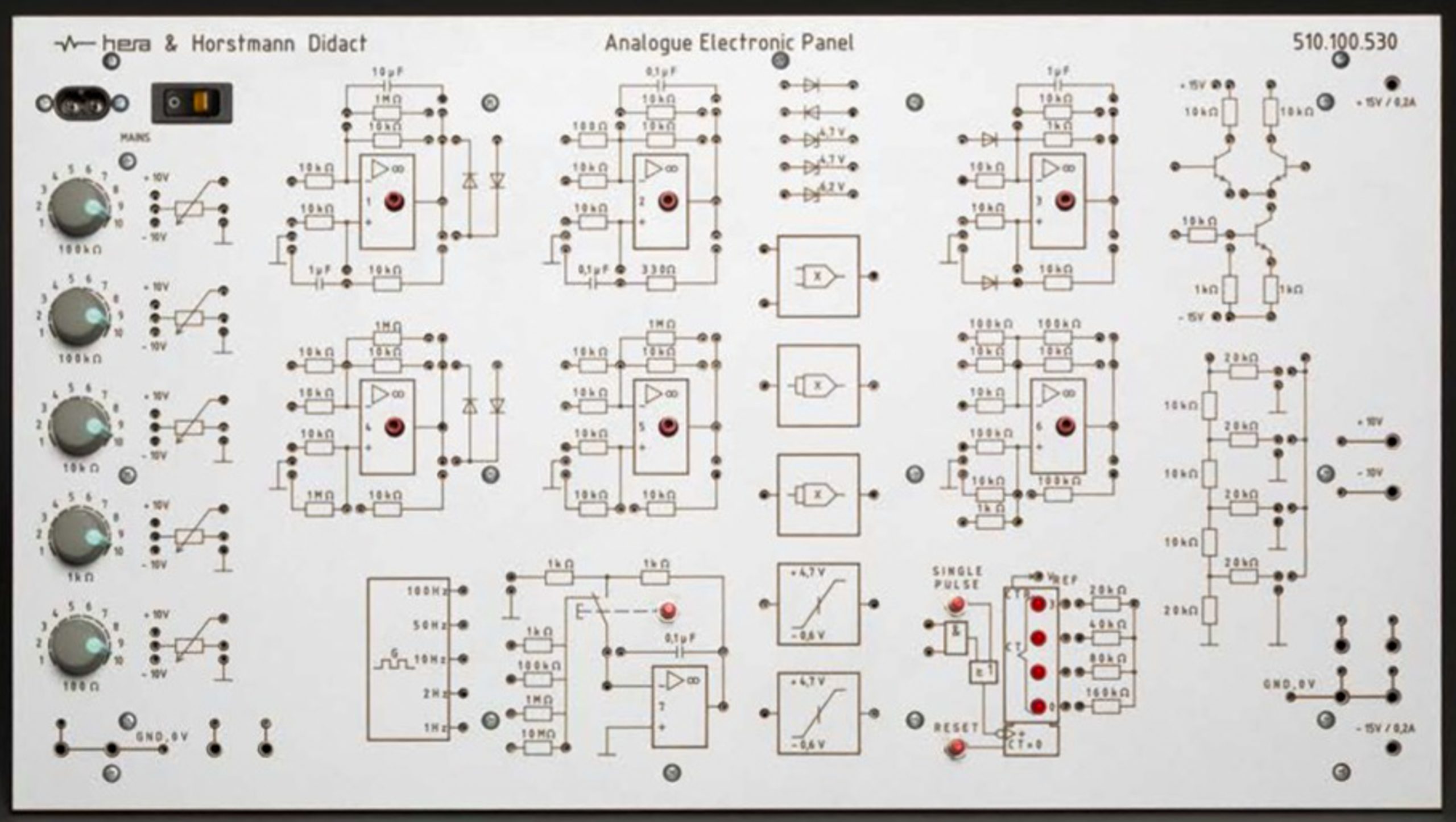

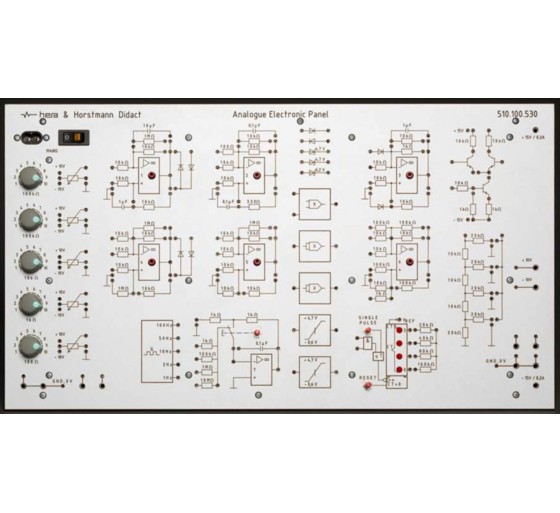

Ce panneau didactique intègre 11 amplificateurs opérationnels μA741 ainsi que 5 potentiomètres permettant un réglage précis des tensions. Il constitue une solution idéale pour les établissements d’enseignement technique, les laboratoires et les centres de formation.

Contenu pédagogique

Amplificateur différentiel
Circuits inverseurs et non-inverseurs
Convertisseur d’impédance
Circuits de calcul (addition, soustraction, multiplication)
Comparateurs (détecteur de seuil, trigger de Schmitt)
Sources de courant constant / tension constante
Sources de tension de précision et redresseurs de précision
Multivibrateurs astable et monostable
Intégrateur
Générateur de fonctions (triangle, dent de scie)
Dérivateur
Oscillateur RC avec amplificateur opérationnel
Amplificateur de tension AC
Élévation au carré et extraction de racine (réseau de diodes)
Convertisseurs A/N et N/A avec réseaux R-2R
Diviseur et extraction de racine

Caractéristiques techniques

Nombre d’amplificateurs opérationnels : 11 × μA741
Potentiomètres intégrés : 5 (réglage de tension)
Connexions : cordons de laboratoire 2 mm
Interfaces externes : prises 2 mm et 4 mm
Alimentation externe : ±15 V, 0,2 A
Tension de fonctionnement : 110 à 230 V
Fréquence : 50 / 60 Hz
Dimensions : 532 × 297 mm (L × H)

Utilisation

Toutes les connexions s’effectuent à l’aide de cordons de laboratoire standard de 2 mm, garantissant une manipulation simple et sécurisée. Le module est équipé de bornes permettant la connexion d’instruments externes. Pour la réalisation des expériences, l’utilisation d’un multimètre numérique est requise.

Informations de commande

Réf. 510.100.530 – Module amplificateur opérationnel
Réf. 510.102.000 – Jeu de câbles et connecteurs
Réf. 510.108.001 – Manuel avec CD : Bases des amplificateurs opérationnels
Réf. 590.100.003 – Multimètre numérique
