Référence : 8208217

Explorer et démontrer pas à pas les principes fondamentaux de l’ingénierie de la commande

FluidLab-PA Closed-Loop est une plateforme logicielle intuitive conçue pour explorer et illustrer de manière structurée les principes fondamentaux de l’ingénierie de la commande.

Le logiciel permet la mesure, la commande et la régulation de boucles de pression, de température, de débit et de niveau, en utilisant des systèmes matériels réels ou simulés tels que EduKit PA, le poste de travail MPS PA Compact, les stations MPS PA ou encore les systèmes EDS Water Management.

Objectifs pédagogiques

• Maîtriser les principes fondamentaux de l’ingénierie de la commande
• Mettre en œuvre les concepts des technologies de commande dans des situations pratiques
• Intégrer des composants matériels au sein d’un système de commande complet
• Personnaliser les paramètres (valeurs des capteurs, atténuation des signaux, modes de simulation)
• Analyser et interpréter les données de processus

Avantages

• Plateforme interactive et réaliste plongeant les apprenants dans des scénarios industriels de commande de procédés
• Visualisation avancée de systèmes complexes de régulation continue
• Engagement renforcé grâce à l’affichage graphique de la documentation et au retour d’information en temps réel
• Paramètres personnalisables favorisant un apprentissage individualisé
• Intégration transparente avec les installations matérielles pour une expérience pratique complète

Référence : 8208223

Initier les étudiants à l’ingénierie des procédés avec des systèmes réels ou simulés

FluidLab-PA Process est conçu pour offrir une introduction structurée et accessible à l’ingénierie des procédés, en s’appuyant sur des systèmes d’apprentissage réels ou simulés.

Le logiciel facilite la mise en service, l’exploitation et la surveillance de l’EduKit PA ainsi que de certains postes des systèmes MPS PA et EDS Water Management. Il favorise la compréhension des principes de l’ingénierie de commande des procédés grâce à une approche progressive et orientée vers la pratique.

Objectifs pédagogiques

• Comprendre le comportement des installations, les opérations de traitement et les différentes stratégies de commande
• Développer des compétences en mise en service afin de garantir la sécurité et l’efficacité des installations
• Surveiller l’état des machines, gérer les alarmes et analyser les écarts
• Programmer des séquences de processus à l’aide de schémas électriques, de représentations logiques et de GRAFCET

Avantages

• Formation interactive renforçant la compréhension des concepts théoriques par leur application pratique
• Interface repensée assurant une utilisation cohérente sur l’ensemble des systèmes matériels
• Basculement simple entre installations réelles et simulées, facilitant l’apprentissage à distance et l’extension des programmes sans investissement matériel supplémentaire
• Nouvelle architecture logicielle permettant l’intégration aisée d’équipements complémentaires et de mises à jour

Référence : 548687

Caractéristiques techniques

• 16 entrées/sorties numériques
• 4 entrées analogiques et 2 sorties analogiques
• 8 E/S numériques câblées chacune sur un connecteur SysLink 24 broches (conforme IEEE 488)
• L’entrée numérique 0 sur le port 1 et le port 2 peut être utilisée comme entrée compteur rapide
• Entrées compteur compatibles avec des niveaux de tension de 5 à 24 V DC
• Entrées/sorties analogiques sur connecteur Sub-D 15 broches
• Conversion analogique-numérique avec résolution 12 bits
• Fréquence d’échantillonnage : 0,5 kHz
• Communication des données via interface série RS232 ou USB
• Débit de transmission : 115,2 kbauds

Jusqu’à quatre modules EasyPort USB peuvent être interconnectés via un concentrateur USB ou via quatre ports USB distincts sur un PC. Chaque module doit disposer d’une adresse unique.

Pour l’échange de signaux entre EasyPort USB et les logiciels PC, le serveur OPC EzOPC ou le composant ActiveX EasyPort USB est disponible.

Référence : 8021637

Caractéristiques techniques

• 16 entrées/sorties numériques
• 4 entrées analogiques et 2 sorties analogiques
• 8 E/S numériques câblées chacune sur un connecteur SysLink 24 broches (conforme IEEE 488)
• L’entrée numérique 0 sur le port 1 et le port 2 peut être utilisée comme entrée compteur rapide
• Entrées compteur compatibles avec des niveaux de tension de 5 à 24 V DC
• Entrées/sorties analogiques sur connecteur Sub-D 15 broches
• Conversion analogique-numérique avec résolution 12 bits
• Fréquence d’échantillonnage : 0,5 kHz
• Communication des données via interface série RS232 ou USB
• Débit de transmission : 115,2 kbauds

Jusqu’à quatre modules EasyPort USB peuvent être interconnectés via un concentrateur USB ou via quatre ports USB distincts sur un PC. Chaque module doit disposer d’une adresse unique.

Pour l’échange de signaux entre EasyPort USB et les logiciels PC, le serveur OPC EzOPC ou le composant ActiveX EasyPort USB est disponible.

Référence : 8232218

Poste de travail de traitement

Équipements de procédé

• Tuyauterie industrielle en acier inoxydable
• Réservoir en polyéthylène – 60,6 L (16 gal US)
• Grande colonne en acrylique avec tube de barbotage et déflecteur en acier inoxydable – 30,4 L (8,0 gal US)
• Petite colonne en acrylique – 7,6 L (2,0 gal US)
• Pompe centrifuge en laiton, grande capacité – 0,75 kW (1 HP)
• Pompe centrifuge en laiton, capacité moyenne – 0,75 kW (1 HP)
• Deux variateurs de fréquence SIMATIC G120 – 0,75 kW
• Robinet à boisseau sphérique 2 voies avec levier manuel, Kv = 59 m³/h
• Robinet à boisseau sphérique à commande manuelle
• Clapet anti-retour, Kv = 9,482 m³/h
• 20 prises de pression en acier inoxydable
• Robinet à boisseau sphérique Emerson à commande pneumatique (12 mm / ½"), Kv = 5,16 (Cv = 6), plage de réglage 21–90 kPa (3–13 psi)
• Régulateur de pression proportionnel numérique Festo VPPM
• Manomètre – 0–690 kPa (0–100 psi)
• Rotamètre – 0–80 LPM (0–20 gal US/min)
• Électrodistributeur Festo VZWM – 24 V CC
• Distributeur à siège incliné piloté pneumatiquement Festo VZXF

Composants de commande

• SIMATIC IPC BX-32 avec licence et base de données SIMATIC PCS neo V6.0
• Siemens CPU410-5H
• SIMATIC ET 200SP HA IM155-6 PN
• SIMATIC ET 200SP HA BA 2xRJ45 (2 ports RJ45 PROFINET)
• SIMATIC ET 200SP HA DI 16x24VDC avec diagnostic des voies
• SIMATIC ET 200SP HA AI 16xI 2-wire HART 16 bits avec diagnostic
• SIMATIC ET 200SP HA AQ 8xI HART 16 bits avec diagnostic
• SCALANCE XC208 – commutateur Ethernet industriel administrable
• Pepperl+Fuchs PPA – commutateur Ethernet-APL / Profibus PA
• Siemens IPC BX-32A
• Écran plat 22" (IFP2200)
• Tour de signalisation configurable électroniquement, 9 segments avec module acoustique
• SITOP PSU8200 – alimentation stabilisée 24 V / 20 A
• SITOP PSE200U – module de protection électronique 4 voies

Instrumentation (Endress+Hauser)

• PTC31B manocontact (IO-Link®)
• PMD75B transmetteur de pression différentielle (haute gamme, PROFINET sur Ethernet-APL, Bluetooth®, Heartbeat Technology)
• TH15 transmetteur de température avec sonde Pt100 (HART®, Bluetooth®)
• TH55 transmetteur de température avec thermocouple type J (HART®, Bluetooth®)
• 5P3B15 débitmètre électromagnétique (HART®, WLAN, Heartbeat Technology)
• FMR51 + FHX50 transmetteur de niveau radar avec afficheur distant (Bluetooth®, Heartbeat Technology)
• PMD75B + DA63M transmetteur de pression différentielle avec collecteur 3 voies pour mesure de débit par Venturi (basse gamme, HART®, Bluetooth®, Heartbeat Technology)
• PMD75B transmetteur de pression différentielle pour mesure de niveau (basse gamme, PROFIBUS PA, Bluetooth®, Heartbeat Technology)

Commande des gaz (air)

• Festo SPAU – capteur de pression avec affichage (IO-Link®)
• Festo VEMD – débitmètre massique avec affichage et réglage dynamique (2–100 LPM, Modbus®)
• Festo MS6N – détendeurs de précision 5–255 kPa (0,7–37 psi), débit 1098 LPM (38,8 scfm)

Reference : SM-400

Référence : CP-120

Description générale

Le CP-120 est une unité complète de laboratoire et pilote conçue pour la conversion par lots de matières premières riches en amidon en éthanol. Cette installation intègre toutes les étapes du procédé : empâtage, fermentation et distillation, avec un contrôle automatisé avancé.

Fonctionnalités principales

Processus intégré

• Cuve d’empâtage avec agitation et refroidissement par double enveloppe
• Injection de vapeur pour traitement thermique
• Cuve de fermentation fermée avec contrôle thermique
• Unité de distillation avec colonne à plateaux (3 plateaux à cloche)

Système de contrôle et automatisation

• Contrôle du pH via pompes doseuses (acide et base)
• Régulation PID des températures et débits
• Automate programmable (PLC) avec écran tactile
• Logiciel d’acquisition de données via USB (Windows 8/10)

Références :

• Version Basique : 549822
• Version Avancée : 564631 (Complément)

L’EduKit-PA est une solution pédagogique complète conçue pour un apprentissage structuré et pratique de l’automatisation des procédés, de la mécatronique et des technologies liées à l’Industrie 4.0. Son architecture modulaire permet une progression pédagogique claire, des bases fondamentales jusqu’aux systèmes automatisés pilotés par logiciel.

Principaux avantages

• Introduction structurée à la mécatronique, aux techniques d’automatisation et aux concepts clés de l’Industrie 4.0
• Conception hautement modulaire permettant une montée en compétence progressive : modules individuels, postes de travail, jusqu’à l’usine pédagogique pilotée par logiciel
• Configuration flexible favorisant les modifications et extensions dans le cadre de projets pratiques
• Supports pédagogiques complets décomposant les notions complexes en unités d’apprentissage claires et progressives
• Environnement logiciel éducatif basé sur un MES (Manufacturing Execution System) développé spécifiquement pour l’enseignement
• Intégration de médias modernes tels que QR codes et contenus en réalité augmentée pour enrichir l’expérience d’apprentissage

Référence : 8094287

Présentation

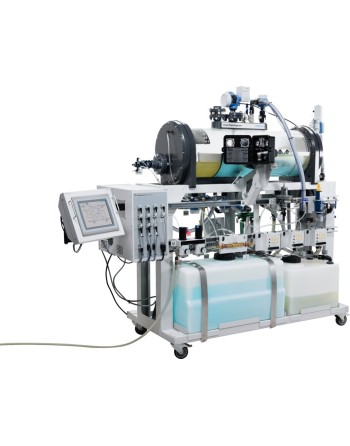

Le système de séparation triphasée Série 3535 est une solution pédagogique complète conçue pour la formation aux procédés industriels de séparation. Compact, mobile et basé sur des composants industriels réels, il permet une immersion pratique dans les techniques utilisées dans les secteurs de l’énergie et des procédés.

Points Forts

• Système mobile et compact optimisant l’espace en laboratoire
• Conception basée sur des composants industriels authentiques
• Deux configurations disponibles : système de contrôle de base et module d’instrumentation complémentaire
• Instrumentation intelligente intégrée
• Fonction d’insertion de défauts pour la formation au diagnostic
• Fonctionnement en mode automatique ou manuel

Objectifs Pédagogiques

1. Système de contrôle de base

• Comprendre les mécanismes de séparation triphasée et la conception des séparateurs
• Analyser l’influence des différents paramètres sur l’efficacité de séparation
• Régler des contrôleurs de niveau pneumatiques
• Configurer et exploiter les instruments spécifiques aux séparateurs triphasés
• Lire et interpréter des schémas de tuyauterie et d’instrumentation (P&ID)
• Développer des compétences en diagnostic et dépannage

2. Module d’instrumentation complémentaire

• Utiliser une interface homme-machine (IHM) et gérer efficacement les alarmes
• Se familiariser avec les automates programmables industriels (API/PLC)
• Installer et exploiter différents types d’instrumentation intelligente
• Découvrir le protocole de communication HART (en option)

Avantages

• Formation adaptée aux opérateurs, techniciens en instrumentation et ingénieurs
• Développement de compétences directement applicables en milieu industriel
• Manipulation d’équipements couramment utilisés dans l’industrie pétrolière et gazière
• Support pédagogique complet et structuré
• Sécurité renforcée grâce à une soupape de décharge industrielle et un disque de rupture
