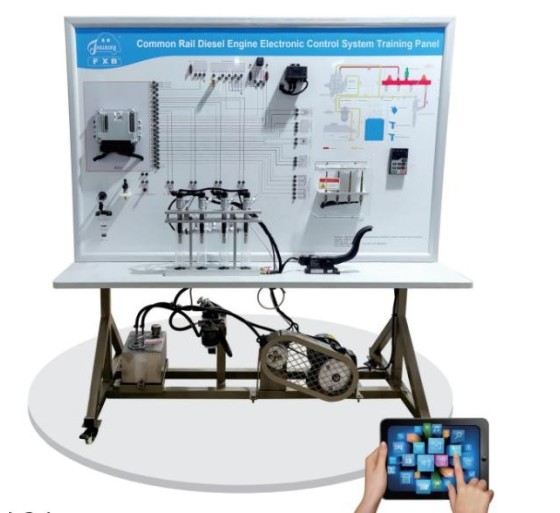

FXB-A21001 Banc Didactique de Gestion Electronique d’un Moteur Diesel Common Rail



Logo FXB Co. Ltd




Référence : FXB-A21001 Banc Didactique de Gestion Électronique d’un Moteur Diesel Common Rail




Le banc didactique FXB-A21001 est conçu pour l’apprentissage, l’étude et le diagnostic des systèmes de gestion électronique des moteurs Diesel à injection directe Common Rail. Basé sur une architecture de gestion moteur de type Bosch, il intègre des composants réels permettant d’étudier le fonctionnement des capteurs, des actionneurs, du calculateur moteur (ECU) et du circuit d’injection haute pression.

Équipé de points de mesure, d’une interface de diagnostic OBD-II et d’un système intelligent de création de pannes et d’évaluation, ce banc permet aux apprenants de développer leurs compétences en analyse des signaux, en diagnostic électronique et en recherche de défauts. Il est particulièrement adapté aux établissements d’enseignement technique, aux centres de formation professionnelle et aux organismes spécialisés dans la maintenance automobile.



Applications pédagogiques

  • Étude de l’architecture d’un système de gestion électronique d’un moteur Diesel Common Rail.
  • Identification des capteurs, des actionneurs et des circuits de commande.
  • Mesure et analyse des signaux électriques accessibles.
  • Initiation au diagnostic électronique à l’aide d’une interface OBD-II.
  • Exercices de recherche de pannes, de dépannage et d’évaluation des compétences techniques.



1. Présentation générale

Le FXB-A21001 est un équipement pédagogique destiné à l’étude et à la maintenance des systèmes de commande électronique des moteurs Diesel à injection Common Rail. Il utilise des composants réels d’un système de gestion moteur de type Bosch afin de présenter leur architecture, leurs interactions et leurs principes de fonctionnement.

Ce banc convient aux établissements d’enseignement secondaire et supérieur technique, aux centres de formation professionnelle et aux organismes de formation spécialisés en mécanique automobile, en injection Diesel et en diagnostic électronique.



2. Caractéristiques pédagogiques et fonctionnelles



2.1. Système de gestion moteur fonctionnel

  • Architecture de commande électronique d’un moteur Diesel à injection Common Rail haute pression.
  • Étude du calculateur moteur (ECU), des capteurs, des actionneurs et de leurs interactions.
  • Simulation de la rotation du vilebrequin au moyen d’un entraînement motorisé, permettant d’étudier les signaux de position et de régime moteur.
  • Démonstration des principes de commande de l’injection et du fonctionnement du circuit de carburant.
  • Étude des stratégies de commande électronique et des fonctions d’autorisation de démarrage associées à l’antidémarrage, selon la configuration installée.



2.2. Points de mesure et diagnostic

  • Bornes de mesure intégrées pour contrôler les tensions, les résistances, les courants et les signaux électriques accessibles des composants.
  • Interface de diagnostic OBD-II permettant la connexion d’un outil de diagnostic automobile compatible.
  • Lecture et effacement des codes défaut pris en charge par le calculateur et l’outil de diagnostic utilisé.
  • Système intelligent de création de pannes et d’évaluation permettant à l’enseignant de préparer des exercices de diagnostic et d’évaluer les compétences des apprenants.
  • Configuration sans fil du système de pannes au moyen d’une tablette, selon le système fourni.



2.3. Conception du panneau didactique

  • Panneau en matériau composite aluminium-plastique d’une épaisseur minimale annoncée de 4 mm.
  • Surface traitée et protégée par un revêtement adapté à une utilisation pédagogique.
  • Schéma électrique en couleur et diagramme de principe intégrés au panneau pour faciliter l’identification des composants et l’analyse du système.
  • Châssis métallique peint, équipé de roulettes avec dispositif de blocage pour faciliter le déplacement et le positionnement du banc.
  • Tablette de rangement intégrée pour accueillir les documents pédagogiques et les petits instruments de mesure.



3. Configuration de base

Le banc est fourni avec les principaux éléments suivants :

  • Un panneau de commande et de mesure avec bornes de test et schéma électrique en couleur.
  • Un calculateur de gestion moteur (ECU).
  • Un contacteur d’allumage ou de mise sous tension.
  • Une prise de diagnostic OBD-II.
  • Un réservoir de carburant d’une capacité annoncée de 10 litres.
  • Un relais de pompe à carburant.
  • Un ensemble de conduite haute pression avec rampe commune.
  • Quatre injecteurs et un ensemble de mesure du débit d’injection comprenant quatre éprouvettes graduées de 120 ml.
  • Un moteur asynchrone triphasé d’entraînement.
  • Un capteur de position du vilebrequin avec roue cible de signal.
  • Un ensemble de capteurs et d’organes de commande comprenant notamment un débitmètre d’air, des capteurs de température, une vanne de dosage du carburant, un capteur de pression de rampe, une pédale d’accélérateur, une sonde lambda, un capteur de régime moteur et une vanne EGR.
  • Une pédale d’accélérateur.
  • Un ensemble de fusibles.
  • Une tablette de commande.
  • Un système intelligent de création de pannes et d’évaluation.
  • Un châssis mobile avec roulettes à blocage.



4. Alimentation électrique et paramètres techniques

  • Alimentation externe : 220 Vca ±10 %, 50 Hz.
  • Tension de fonctionnement du système : 12 Vcc.
  • Protection contre les courts-circuits intégrée au circuit d’alimentation basse tension, selon la configuration du fabricant.
  • Dimensions indicatives (L × P × H) : 1'600 × 700 × 1'700 mm.
  • Plage de mesure du manomètre de pression de carburant : 0 à 15 kgf/cm² ou unité équivalente.
  • Plage de température de fonctionnement annoncée : -40 °C à +50 °C



5. Documentation et langue

Le banc est livré avec un manuel d’utilisation en anglais décrivant la présentation de l’équipement, les procédures de fonctionnement, la configuration des pannes et les méthodes de recherche de défauts. La langue de l’interface et du système fourni est l’anglais.



7. Remarques importantes

La configuration exacte des composants, les fonctions de diagnostic, les possibilités de simulation de l’antidémarrage et les caractéristiques électriques ou mécaniques doivent être confirmées dans la documentation technique du fabricant. La compatibilité avec les outils de diagnostic dépend du calculateur installé et des protocoles pris en charge.
