Référence : FXB-XXH013 Banc Didactique de Formation au Système ABS/ESP

Application : Volkswagen Passat

Le banc didactique FXB-XXH013 est conçu pour l’apprentissage, l’étude et le diagnostic des systèmes de freinage antiblocage ABS et de contrôle électronique de stabilité ESP. Basé sur des composants automobiles réels, il permet de visualiser le fonctionnement du système, d’étudier ses circuits hydrauliques et électriques, de mesurer les signaux des capteurs et des actionneurs, ainsi que de simuler différentes pannes.

Adapté aux établissements d’enseignement technique et professionnel, aux centres de formation et aux organismes spécialisés dans la maintenance automobile, ce banc constitue un outil pédagogique complet pour l’enseignement théorique et pratique des systèmes électroniques de sécurité du véhicule.

Fonctions pédagogiques

• Étude de l’architecture et du principe de fonctionnement des systèmes ABS et ESP.
• Visualisation des interactions entre les capteurs, le calculateur électronique, les électrovannes et la pompe hydraulique.
• Démonstration du freinage conventionnel, de la régulation ABS et de la correction électronique de stabilité ESP.
• Mesure et analyse des signaux électriques des capteurs et des actionneurs.
• Utilisation d’un outil de diagnostic compatible pour lire et effacer les codes défauts et consulter les données disponibles.
• Simulation de pannes et mise en pratique des méthodes de recherche et de résolution des dysfonctionnements.

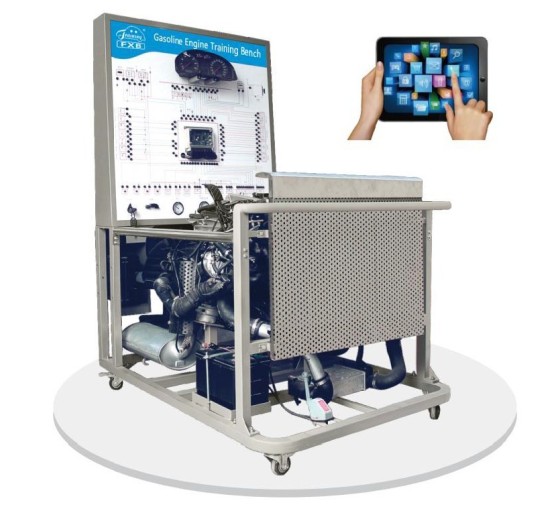

Référence : FXB-A01013 Banc didactique de formation sur moteur essence à injection multipoint

Le banc didactique FXB-A01013 est conçu à partir d’un moteur essence à gestion électronique de type Volkswagen Jetta EA211. Il permet d’étudier la structure, le fonctionnement et les systèmes de commande d’un moteur essence moderne à quatre cylindres en ligne, à quatre temps, refroidi par eau et équipé d’un système de distribution à calage variable.

Destiné aux établissements d’enseignement technique, aux centres de formation professionnelle et aux organismes de formation automobile, cet équipement permet de réaliser des travaux pratiques sur les systèmes d’injection électronique, d’allumage, de gestion moteur, de diagnostic électronique et de recherche de pannes.

Applications pédagogiques

• Étude de l’architecture et du fonctionnement d’un moteur essence à injection multipoint.
• Analyse du système d’allumage électronique et de la commande d’injection.
• Étude des capteurs et des actionneurs du système de gestion moteur.
• Mesure et interprétation des signaux électriques du calculateur moteur.
• Utilisation d’un outil de diagnostic automobile pour la lecture des codes défauts et l’analyse des données.
• Recherche de pannes, diagnostic électronique et maintenance des systèmes de gestion moteur.
• Formation pratique en mécanique automobile et en systèmes électroniques embarqués.

Référence : FXB-I02002 Banc Didactique de Climatisation Automobile Automatique

Application : Volkswagen Passat

Le banc didactique FXB-I02002 est conçu pour l’étude, la démonstration et le diagnostic des systèmes de climatisation automobile à régulation automatique, intégrant les fonctions de chauffage et de refroidissement. Basé sur un système de climatisation automobile réel et opérationnel, il permet d’analyser le fonctionnement des circuits frigorifiques, des organes de commande et du calculateur électronique de climatisation.

Équipé de manomètres, de thermomètres, de points de mesure électriques et d’un système de simulation de pannes, ce banc permet aux apprenants de réaliser des mesures de pression, de température et de signaux électriques, ainsi que des exercices de diagnostic, de détection des fuites et de manipulation du circuit frigorifique. Il est destiné aux établissements d’enseignement technique, aux centres de formation professionnelle et aux laboratoires spécialisés en maintenance automobile.

Fonctions pédagogiques

• Étude de l’architecture et du fonctionnement d’un système de climatisation automobile automatique.
• Compréhension des principes de chauffage, de refroidissement et de régulation de la température de l’habitacle.
• Analyse du fonctionnement du compresseur et des circuits haute et basse pression.
• Mesure et interprétation des pressions et des températures du circuit frigorifique.
• Mesure et analyse des signaux électriques aux bornes du calculateur de climatisation.
• Étude de l’influence de la charge en fluide frigorigène, du ventilateur de refroidissement moteur et des températures ambiante et intérieure.
• Simulation de défauts et réalisation d’exercices de diagnostic et de dépannage.
• Entraînement aux procédures de contrôle, de maintenance et de recherche de fuites.

Référence : FXB-F01001 Banc didactique de direction assistée et de suspension indépendante

Présentation du produit

Le banc didactique de direction assistée et de suspension indépendante est conçu à partir du train avant d'un véhicule Volkswagen Jetta. Il permet d'étudier et de démontrer de manière pratique la structure, le fonctionnement et les principes de fonctionnement du système de direction assistée et du système de suspension indépendante du train avant.

Ce banc pédagogique est destiné aux établissements d'enseignement technique et professionnel, aux centres de formation professionnelle ainsi qu'aux organismes spécialisés dans la formation aux métiers de l'automobile. Il constitue un support adapté aux enseignements théoriques et aux travaux pratiques portant sur les systèmes de direction et de suspension.

L'équipement permet notamment la visualisation des composants, la simulation du fonctionnement des systèmes, ainsi que la réalisation d'exercices pratiques de montage et de démontage.

Référence : FXB-G02003 Banc didactique de réglage des trains avant et arrière

Véhicule de référence : Volkswagen Passat B5

Présentation du produit

Le banc didactique FXB-G02003 est conçu pour l'étude et la mise en pratique des opérations de contrôle et de réglage de la géométrie des trains avant et arrière d'un véhicule automobile. Basé sur la Volkswagen Passat B5, il reproduit la disposition des principaux composants du système de suspension et de direction du véhicule réel, permettant ainsi aux apprenants de se familiariser avec les procédures de contrôle et de réglage préconisées par le constructeur.

Ce banc permet notamment d'étudier les principaux angles et paramètres de la géométrie des trains roulants.

Géométrie du train avant

• Angle de chasse.
• Parallélisme des roues avant.
• Hauteur de la crémaillère de direction.
• Hauteur de caisse.
• Angle inclus, résultant de l'angle d'inclinaison du pivot et de l'angle de carrossage.

Géométrie du train arrière

• Hauteur de caisse.
• Angle de poussée.
• Parallélisme des roues arrière.
• Angle de carrossage des roues arrière.

Référence : FXB-A25001 Banc Didactique des Capteurs et Actionneurs d’un Moteur Essence avec Panneau de Formation

Application véhicule : Volkswagen Passat 1.8T

1. Présentation générale

Ce banc didactique est conçu pour l’étude, la démonstration et le diagnostic du système électronique de gestion d’un moteur à essence. Basé sur les capteurs et les actionneurs d’un moteur d’origine, il permet aux étudiants de comprendre le fonctionnement des différents composants, les échanges de signaux avec le calculateur électronique moteur (ECU), ainsi que les principes de commande de l’injection et de l’allumage.

L’équipement se compose d’un banc moteur didactique et d’un panneau de formation. Les capteurs et les actionneurs sont reliés aux bornes correspondantes du panneau à l’aide de câbles de connexion, permettant d’étudier leur fonctionnement et de réaliser différentes mesures électriques.

2. Caractéristiques et fonctionnalités pédagogiques

Étude du système de gestion électronique du moteur

• Reproduction du fonctionnement du système de gestion électronique d’un moteur à essence à partir de ses capteurs et actionneurs d’origine.
• Simulation du fonctionnement du moteur à l’aide d’une roue génératrice de signaux de vilebrequin.
• Étude du fonctionnement du calculateur électronique moteur (ECU), de la pompe à carburant, des injecteurs électromagnétiques et du système d’allumage.
• Visualisation et analyse de la séquence d’allumage et d’injection à partir des signaux de vilebrequin et d’arbre à cames.
• Étude du principe de l’injection multipoint indirecte, conformément à la programmation du calculateur intégré.
• Analyse du schéma électrique interne du calculateur afin de comprendre les principes de conception des circuits électroniques de commande du moteur.

Capteurs et actionneurs intégrés

Le banc didactique comprend notamment les composants suivants :

• Capteur de position de la pédale d’accélérateur.
• Capteur de température de l’air.
• Capteur de pression absolue du collecteur d’admission.
• Débitmètre d’air massique.
• Potentiomètre de position du papillon des gaz à double piste.
• Injecteurs électromagnétiques de carburant.
• Bobines d’allumage.
• Capteur de régime et de position du vilebrequin.
• Capteur de position de l’arbre à cames.

Panneau de formation et de commande

Le panneau de formation intègre les principaux éléments nécessaires à l’étude du système de gestion moteur :

• Calculateur électronique moteur (ECU).
• Prise de diagnostic automobile.
• Tableau de bord.
• Contacteur d’allumage.
• Système d’allumage.
• Réservoir de carburant.
• Bornes de mesure et de contrôle des signaux électriques.
• Schéma électrique en couleurs, facilitant l’identification des composants et la compréhension des circuits.
• Système sans fil de simulation des pannes et d’évaluation pédagogique, piloté par tablette.

Mesures électriques et analyse des signaux

Des bornes de mesure sont prévues pour permettre l’observation et l’analyse des principaux signaux électriques du système. Les étudiants peuvent notamment :

• Mesurer la tension, le courant et la résistance électrique.
• Observer les formes d’onde des signaux des capteurs et des actionneurs à l’aide d’un instrument de mesure approprié.
• Analyser les variations des paramètres des capteurs à l’aide d’un fréquencemètre ou d’un voltmètre, selon le signal étudié.
• Mesurer la fréquence des signaux de vilebrequin et d’arbre à cames.
• Analyser les signaux liés à la position du papillon des gaz et à la position de la pédale d’accélérateur.
• Étudier les variations de la fréquence d’allumage et d’injection en fonction des conditions simulées.
• Observer l’influence de la position de la pédale d’accélérateur sur les paramètres de fonctionnement du système.

Diagnostic électronique et simulation de pannes

Le banc est équipé d’une prise de diagnostic permettant le raccordement d’un outil de diagnostic automobile compatible. Cette interface permet, selon les fonctionnalités prises en charge par le calculateur, de :

• Lire les codes défauts enregistrés dans le calculateur moteur.
• Effacer les codes défauts.
• Consulter les données et paramètres de fonctionnement transmis par le calculateur.

Le système sans fil de simulation des pannes et d’évaluation pédagogique permet à l’enseignant de programmer des défauts à l’aide d’une tablette. Les étudiants doivent ensuite identifier les anomalies, effectuer les contrôles nécessaires et déterminer leur origine. Cette fonctionnalité facilite l’évaluation des connaissances et le développement des compétences en diagnostic et en dépannage automobile.

Référence : FXB-F02002 Banc didactique de direction assistée électrique (EPS)

Présentation du produit

Ce banc didactique est conçu à partir d'un ensemble de train avant automobile de type Volkswagen Magotan. Il permet d'étudier et de démontrer la structure, le fonctionnement et les principes de commande du système de direction assistée électrique (EPS), ainsi que les éléments associés au train avant et à la suspension.

Destiné aux établissements d'enseignement technique et professionnel, aux écoles spécialisées et aux centres de formation automobile, cet équipement constitue un support pédagogique pour l'apprentissage théorique et pratique des systèmes de direction assistée électrique, de leurs composants électroniques et de leurs dispositifs de commande.

Le banc permet de visualiser le fonctionnement du système, d'effectuer des mesures électriques, de réaliser des opérations de diagnostic et de s'exercer à la recherche de pannes et à l'analyse des signaux de commande.

Référence : FXB-E04001 Banc didactique du système antiblocage des roues (ABS)

Le banc didactique FXB-E04001 est conçu pour l’étude, la démonstration et le diagnostic du système antiblocage des roues (ABS) d’un véhicule Volkswagen Jetta. Il permet de visualiser le fonctionnement du système de freinage hydraulique, de simuler les conditions de freinage avec et sans intervention de l’ABS, et de réaliser des exercices pratiques de diagnostic électrique et hydraulique.

Destiné aux établissements d’enseignement technique, aux centres de formation professionnelle et aux instituts spécialisés en maintenance automobile, cet équipement facilite l’apprentissage du fonctionnement des systèmes de freinage modernes et le développement des compétences en diagnostic et en recherche de pannes.

Fonctions pédagogiques

• Visualisation du fonctionnement du circuit de freinage hydraulique.
• Étude des procédures de purge du circuit et mesure des pressions hydrauliques.
• Simulation et comparaison du freinage conventionnel et du freinage avec intervention de l’ABS.
• Réalisation d’exercices de diagnostic et de recherche de défauts simulés.
• Mesure et analyse des signaux électriques des capteurs et du calculateur ABS.
• Développement des compétences pratiques en maintenance et en diagnostic automobile.

Référence : FXB-A12003 Tableau didactique de formation au système de démarrage et de charge automobile

Le FXB-A12003 est un équipement didactique conçu pour l’étude du système de démarrage et de charge des véhicules Volkswagen, basé sur l’architecture du Volkswagen Magotan. Il permet de comprendre le fonctionnement du démarreur, de l’alternateur et de la batterie 12 V, tout en réalisant des mesures électriques et des exercices pratiques de diagnostic. Équipé de points de test et d’un système sans fil de simulation de pannes et d’évaluation, il constitue une solution adaptée à la formation professionnelle et technique en maintenance automobile.

Applications pédagogiques

Le tableau didactique FXB-A12003 est adapté aux établissements de formation professionnelle, aux instituts techniques et aux centres de formation en maintenance automobile. Il permet notamment :

• D’étudier l’architecture et le fonctionnement du système de démarrage ;
• De comprendre le fonctionnement du système de charge de la batterie ;
• De réaliser des mesures électriques sur les circuits et les composants ;
• De s’exercer au diagnostic des défauts électriques ;
• De développer les compétences en maintenance et en dépannage automobile.

Références

• AHO14-200 : Oscilloscope Automobile Haute Résolution 12 bits, 200 MHz, 4 voies, avec Multimètre intégré

La série AHO1 de Micsig est un oscilloscope automobile haute résolution conçu pour les applications avancées de diagnostic véhicule. Doté d’un convertisseur analogique-numérique 12 bits, d’une bande passante de 200 MHz, de 4 voies analogiques, d’une fréquence d’échantillonnage en temps réel de 1 GSa/s et d’une profondeur mémoire de 110 Mpts, il offre des performances de mesure précises et fiables pour les ateliers de maintenance et les laboratoires techniques.

Grâce à son design portable ultra-fin de seulement 3,1 cm d’épaisseur, sa batterie lithium-ion haute capacité intégrée et sa recharge via USB Type-C, il est parfaitement adapté aux interventions mobiles et aux diagnostics sur site.

Son architecture logicielle double mode (automobile et usage général) ainsi que ses fonctions de test dédiées aux moteurs thermiques, capteurs, actionneurs et véhicules électriques permettent d’effectuer des diagnostics rapides et efficaces sur les véhicules thermiques et les nouvelles motorisations électriques.

Caractéristiques Techniques

• Bande passante : 200 MHz
• Nombre de voies analogiques : 4
• Fréquence d’échantillonnage : 1 GSa/s
• Temps de montée : ≤ 1,75 ns
• Profondeur mémoire : 110 Mpts
• Résolution verticale : 12 bits
• Taux de capture : jusqu’à 50 000 formes d’onde/s
• Interfaces : USB 3.0 Host, USB Type-C, LAN, HDMI
• Écran : écran tactile capacitif TFT LCD 8 pouces – 1280 × 800 pixels
• Batterie : Lithium-ion 3,7 V – 16000 mAh
• Alimentation : adaptateur DC 12 V et recharge Type-C 5 V
• Précision multimètre : 4⅚ digits
• Dimensions : 265 × 174 × 31 mm

Référence : FXB-A21002 Banc didactique de préchauffage et de postchauffage des moteurs diesel

Le banc didactique FXB-A21002 est conçu pour l’étude, la démonstration et le diagnostic des systèmes de préchauffage et de postchauffage des moteurs diesel. Basé sur une configuration de moteur diesel, il permet d’analyser les cycles de fonctionnement des bougies de préchauffage, du relais et du module de commande électronique. Équipé de bornes de mesure électrique et d’un système de simulation de pannes, il permet aux apprenants d’effectuer des mesures, de détecter des dysfonctionnements et de réaliser des exercices de diagnostic dans différentes conditions de température moteur. Il est destiné aux établissements d’enseignement technique, aux centres de formation professionnelle et aux laboratoires de maintenance automobile.

Caractéristiques et applications pédagogiques

Le banc didactique FXB-A21002 est particulièrement adapté aux formations portant sur :

• Les systèmes électriques et électroniques des moteurs diesel.
• Les circuits de préchauffage et de postchauffage.
• Le fonctionnement et le contrôle des bougies de préchauffage.
• Les relais et les modules de commande électroniques.
• Les mesures électriques et l’analyse des signaux.
• La simulation de défauts et le diagnostic des systèmes automobiles.
• Les travaux pratiques de maintenance et de dépannage automobile.

Référence : FXB-XXH054 Banc didactique de formation aux réseaux multiplexés et au diagnostic automobile

Le FXB-XXH054 est un banc didactique conçu pour l’étude, la simulation et le diagnostic des réseaux de communication multiplexés automobiles, notamment CAN et LIN, avec prise en charge de FlexRay en option. Il permet d’analyser les échanges de données entre les calculateurs électroniques, de visualiser les trames de communication en temps réel et de simuler différents défauts électriques et électroniques. Équipé de connecteurs de diagnostic OBD-II, de points de mesure et d’un synoptique des réseaux, il constitue une solution adaptée à la formation professionnelle en électronique et en diagnostic automobile.

Applications pédagogiques

Le FXB-XXH054 est destiné aux établissements de formation professionnelle, aux instituts techniques, aux centres de formation automobile et aux laboratoires spécialisés en électronique embarquée. Il permet de renforcer les compétences pratiques des apprenants dans les domaines des réseaux de communication multiplexés, de l’électronique automobile et du diagnostic des systèmes embarqués.

Référence : FXB-I19001 Panneau Didactique de Verrouillage Centralisé et de Système d’Alarme Automobile

Le panneau didactique FXB-I19001 est conçu pour l’étude du fonctionnement du verrouillage centralisé des portes et du système d’alarme automobile, sur la base d’un véhicule Volkswagen Passat B5. Il permet de réaliser des travaux pratiques sur les mécanismes de verrouillage, les signaux électriques, les dispositifs d’alarme et les procédures de diagnostic. Équipé de points de mesure accessibles et d’un système intelligent de simulation de pannes, il constitue une solution pédagogique adaptée aux établissements de formation professionnelle, aux écoles techniques et aux centres de formation en maintenance automobile.

Applications pédagogiques

Le panneau didactique FXB-I19001 est adapté aux travaux pratiques portant sur l’architecture des systèmes de sécurité automobile, le fonctionnement du verrouillage centralisé, les systèmes d’alarme, les circuits électriques associés, le diagnostic des défauts et les méthodes de dépannage. Il peut être utilisé dans les établissements de formation professionnelle, les écoles techniques, les instituts de technologie et les centres de formation en maintenance automobile.

Référence : FXB-I14009 Banc didactique de formation au système d’essuie-glace automobile

Le banc didactique FXB-I14009 est conçu pour l’étude et la démonstration du fonctionnement des systèmes d’essuie-glace et de lave-glace automobiles. Basé sur un système de véhicule Volkswagen, il permet de mettre en œuvre les différents modes de balayage, notamment intermittent, lent et rapide, ainsi que la fonction de lavage du pare-brise. Équipé de points de mesure électrique et d’un système intelligent de simulation de pannes, il constitue une solution pédagogique adaptée aux établissements d’enseignement technique, aux centres de formation professionnelle et aux laboratoires spécialisés en maintenance automobile.

Applications pédagogiques

Le banc didactique FXB-I14009 est particulièrement adapté aux formations portant sur :

• Les systèmes électriques et électroniques automobiles.
• Les systèmes d’essuie-glace et de lave-glace.
• Les capteurs de pluie et les commandes multifonctions.
• Les circuits électriques de commande et les actionneurs automobiles.
• Les méthodes de mesure, de diagnostic et de dépannage électrique.
• Les travaux pratiques de maintenance automobile.

Référence : FXB-I10008 Banc didactique de formation au système de commande des portes automobiles

Le banc didactique FXB-I10008 est conçu pour l’étude, la démonstration et le diagnostic des systèmes de commande des portes automobiles. Basé sur une configuration de véhicule Volkswagen, il intègre des éléments fonctionnels permettant d’étudier les rétroviseurs électriques, le verrouillage centralisé, les lève-vitres électriques et le système antivol. Équipé de points de mesure, d’indicateurs LED et d’un système intelligent de simulation de pannes, il constitue une solution pédagogique adaptée aux établissements d’enseignement technique et professionnel ainsi qu’aux centres de formation en maintenance automobile.

Applications pédagogiques

Le banc didactique FXB-I10008 est particulièrement adapté aux formations portant sur :

• Les systèmes électriques et électroniques automobiles.
• Le verrouillage centralisé et les systèmes de commande des portes.
• Les lève-vitres et les rétroviseurs électriques.
• Les circuits de commande et les actionneurs automobiles.
• Les méthodes de mesure, de diagnostic et de dépannage électrique.
• Les travaux pratiques de maintenance automobile.

Référence : FXB-XXH055 Banc didactique de multiplexage automobile et de simulation CAN-BUS

Le FXB-XXH055 est un banc didactique destiné à l’étude du multiplexage automobile et du fonctionnement du réseau CAN-BUS à l’aide de composants automobiles fonctionnels d’origine. Il permet d’analyser les échanges de données entre les différents systèmes électroniques du véhicule, notamment la gestion moteur, le combiné d’instruments, l’éclairage et le diagnostic. Équipé de modules fonctionnels, de faisceaux de câblage et de dispositifs d’éclairage automobile, il constitue un support pratique pour la formation en électronique embarquée, en architecture des réseaux automobiles et en diagnostic électrique.

Applications pédagogiques

Le FXB-XXH055 est adapté aux établissements de formation professionnelle, aux instituts techniques et aux centres de formation spécialisés en maintenance automobile et en électronique embarquée.

Il permet notamment :

• D’étudier les principes du multiplexage automobile ;
• De comprendre l’architecture et le fonctionnement du réseau CAN-BUS ;
• D’analyser les échanges de données entre les différents modules électroniques ;
• D’étudier le fonctionnement des systèmes d’éclairage commandés électroniquement ;
• D’identifier les composants et les interconnexions du système électrique ;
• De comprendre les interactions entre la gestion moteur, le combiné d’instruments et les fonctions de diagnostic ;
• De réaliser des exercices pratiques d’analyse des circuits et des systèmes électroniques automobiles.
