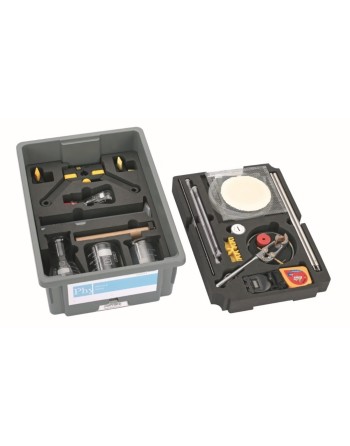

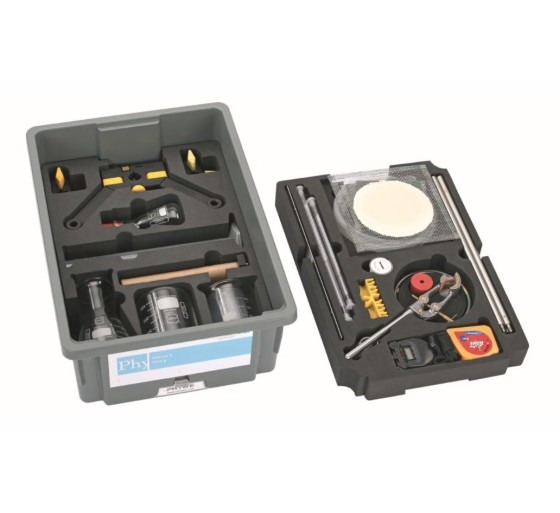

25274-88 - Coffret TESS sur la chaleur HEAT 1 – Physique avancée

Logo Phywe

Référence :

25274-88

Présentation générale

Ce set pédagogique sur la chaleur permet d’étudier les principes fondamentaux de la thermique à travers une série complète d’expériences pratiques. Il couvre des phénomènes allant de la dilatation des liquides et des gaz jusqu’à l’élévation du point d’ébullition.

Conçu pour l’enseignement de la physique avancée, cet ensemble offre une solution complète pour la réalisation d’expériences pédagogiques sur les notions de température, de transfert thermique, d’énergie thermique, de changements d’état et de solutions.

Applications pédagogiques

L’ensemble permet la réalisation de 21 expériences étudiantes couvrant les thématiques suivantes :

Équilibre thermique et mesure de la température
Dilatation thermique
Transfert de chaleur
Énergie thermique
Changements d’état
Solutions

Avantages

Ensemble complet prêt à l’emploi
Temps de préparation minimal
Réalisation simple et rapide des expériences
Descriptions numériques des expériences accessibles par QR code
Conçu en cohérence avec les programmes pédagogiques
Couverture complète des principaux thèmes de la thermique

Liste des expériences réalisables

P1042100 : Sensibilité de la peau à la chaleur
P1042200 : Équilibre thermique
P1042300 : Étalonnage d’un thermomètre
P1042500 : Dilatation des liquides et des gaz
P1042600 : Coefficient de dilatation des liquides
P1042700 : Dilatation de l’air à pression constante
P1042800 : Dilatation de l’air à volume constant
P1043300 : Convection thermique dans les liquides et les gaz
P1043600 : Isolation thermique
P1043700 : Chauffage de différentes quantités d’eau
P1043800 : Chauffage de différents liquides
P1044000 : Température de mélanges liquides
P1044100 : Capacité thermique du calorimètre
P1044500 : Variation de volume lors de la fusion de la glace
P1044700 : Chaleur latente de fusion de la glace
P1044800 : Chaleur d’évaporation de l’eau
P1044900 : Chaleur de condensation de l’eau
P1045100 : Évaporation
P1045200 : Chaleur de dissolution
P1045300 : Abaissement du point de congélation
P1045400 : Élévation du point d’ébullition

13 autres expériences peuvent être réalisées grâce au coffret complémentaire HEAT 2, référence 15275-88

Caractéristiques techniques

L’ensemble est fourni dans une boîte de rangement robuste et empilable contenant tous les composants de base nécessaires à la réalisation des expériences.

La boîte est équipée d’un insert en mousse sur mesure permettant de protéger les composants et de vérifier rapidement la complétude de l’équipement.

Contenu de livraison

Boîte de rangement robuste et empilable
Insert en mousse de protection
Composants pédagogiques nécessaires aux 21 expériences
Descriptions numériques des expériences avec accès par QR code

Contenu du Coffret*

- 1x 02001-00 Pied statif variable
- 1x 02031-00 Tige en acier inox 18/8, l = 250 mm, d = 10 mm
- 2x 02043-00 Noix double
- 1x 02089-01 Fil de pêche, d = 0.7 mm, l = 5 m
- 1x 04404-01 Couvercle pour calorimètre
- 1x 04404-10 Tige agitatrice
- 1x 04450-00 Bobine de chauffage avec douilles
- 1x 05961-00 Support tube en verre avec pince
- 1x 09936-00 Mètre-ruban, l = 2 m
- 1x 33287-01 Toile métallique 160 x 160 mm, avec céramique
- 1x 36011-01 Becher forme basse 100ml plastique
- 1x 46055-00 Becher boro3.3 400ml forme basse
- 1x 46152-00 Erlenmeyer col large, boro 3.3., 250 ml
- 1x 36629-01 Eprouvette graduée, 100 ml, plastique
- 1x 37715-00 Pince universelle
- 1x 38005-10 Thermomètre, -10...+110 °C, l = 230 mm
- 1x 38833-00 Spatule à cuillère en PA, l = 180 mm
- 1x 39258-01 Bouchon caoutchouc , d 32 / 26mm, 1 trou
- 1x 39258-02 Bouchon caoutchouc , d 32 / 26mm, 2 trous
- 2x 39296-00 Tuyau de silicone, d.i. 7 mm
- 1x 64701-00 Pipette avec capuchon
- 2x 04404-20 Feuille de feutre, 100 x 100 mm
- 2x 07361-04 Fil de connexion, 32 A, 500 mm, bleu
- 1x 37701-01 Anneau de support d=100 mm avec noix double
- 1x 46054-00 Becher boro3.3 250ml forme basse
- 1x 38005-02 Thermomètre pour TD, -10...+110 C
- 1x 24025-00 Chronomètre numérique, 24 h / 0,01 s / 1 s
- 1x 04256-00 Thermomètre non gradué
- 2x 331590 Tige support, 300 mm
- 1x MAU-EK17 Fiole Erlenmeyer, lit de bouchon, 100 mlSB 29
  - * Liste donnée à titre indicatif, non exhaustive, susceptible d’évoluer en fonction des avancées technologiques.

Référence 25274-88

Références spécifiques

Téléchargement

25274-88 - Spécifications Neutres EN

Téléchargement (1.16KB)

25274-88 - Spécifications Neutres FR

Téléchargement (1.38KB)

P1042100 Heat sensitivity of the skin

Téléchargement (1.11MB)

P1042200 Thermal equilibrium

Téléchargement (1.03MB)

P1042300 Calibration of a thermometer (thermometer model)

Téléchargement (1.44MB)

P1042500 Expansion of liquids and gases

Téléchargement (1.88MB)

P1042600 Expansion coefficient of liquids

Téléchargement (1.01MB)

P1042700 Expansion of air at constant pressure

Téléchargement (1.66MB)

P1043300 Thermal convection in liquids and gases

Téléchargement (1.12MB)

P1043600 Thermal insulation

Téléchargement (1.38MB)

P1043700 Heating different quantities of water

Téléchargement (1.01MB)

P1043800 Heating various liquids

Téléchargement (1.07MB)

P1044000 Temperature of mixed liquids

Téléchargement (1.75MB)

P1044100 Heat capacity of the calorimeter

Téléchargement (1.04MB)

P1044500 Volume change during the melting of ice

Téléchargement (197.21KB)

P1044700 Latent heat of fusion of ice

Téléchargement (385.21KB)

P1044800 Heat of evaporation of water

Téléchargement (398.08KB)

P1044900 Heat of condensation of water

Téléchargement (460.46KB)

P1045100 Evaporation

Téléchargement (411.52KB)

P1045200 Heat of solution

Téléchargement (311.46KB)

P1045300 Freezing point depression (freezing mixture)

Téléchargement (1.25MB)
