TE-107 - Banc d'étude Convection et Rayonnement



Logo ADF Didactic

Référence : TE-107

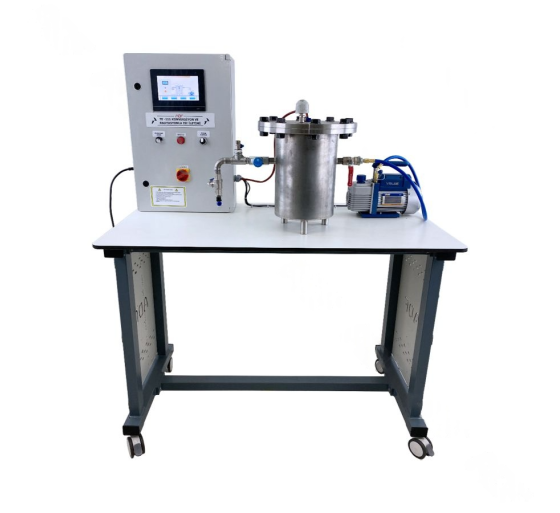

Le TE-107 est un banc pédagogique avancé permettant d’analyser et de différencier les mécanismes de transfert thermique par convection et rayonnement dans des conditions réelles.

🔍 Description

Dans les systèmes thermiques réels, les transferts de chaleur s’effectuent simultanément par conduction, convection et rayonnement. Le TE-107 permet d’isoler et d’étudier spécifiquement les contributions individuelles de la convection et du rayonnement.

Le système est basé sur un cylindre métallique chauffé placé au centre d’une enceinte sous pression. La température de surface du cylindre est régulée, tandis que des capteurs mesurent les températures et les conditions de pression.

⚙️ Fonctionnalités principales

  • Étude des transferts thermiques par convection et rayonnement
  • Fonctionnement sous vide ou en pression positive
  • Comparaison des transferts thermiques avec différents gaz (air, azote, hélium, CO₂)
  • Réduction des pertes par conduction grâce à une suspension optimisée
  • Contrôle précis de la température du cylindre chauffant
  • Acquisition et analyse des données via logiciel dédié

🧪 Expérimentations possibles

  • Analyse du transfert thermique en vide (rayonnement dominant)
  • Étude du transfert thermique en présence de gaz (convection)
  • Comparaison entre différents gaz
  • Influence de la pression sur les mécanismes de transfert thermique



📊 Instrumentation

  • 1 capteur de température sur cylindre
  • 1 capteur de puissance
  • 1 capteur de pression Pirani (vide)
  • 1 capteur de pression piézorésistif (pression positive)
  • Affichage numérique des mesures
  • Transmission des données via Ethernet

💻 Logiciel

Logiciel ADF pour acquisition et analyse des données sous Windows.

📐 Caractéristiques techniques

Élément chauffant

  • Puissance : 40 W
  • Surface de rayonnement : ~61 cm²

Enceinte sous pression

  • Pression : -1 à +1,5 bar
  • Volume : 11 L

Pompe à vide

  • Puissance : 250 W
  • Débit nominal : 5 m³/h
  • Pression finale : 3 × 10⁻³ mbar

Plages de mesure

  • Vide : 0,5 × 10⁻³ à 1000 mbar
  • Pression : -1 à +1,5 bar (relatif)
  • Température : 0 à 250 °C
  • Puissance : 0 à 23 W

🔌 Alimentation

  • 230V, 50Hz, monophasé
  • 230V / 120V, 60Hz, monophasé

📦 Conditions d’utilisation

  • Air comprimé : minimum 1,5 bar
  • PC recommandé (Windows)

✅ Conformité

Produit conforme aux exigences des directives européennes (marquage CE) :

  • Directive Machines 2006/42/CE
  • Directive Basse Tension 2014/35/UE
  • Directive CEM 2014/30/UE
  • Directive RoHS 2011/65/UE
