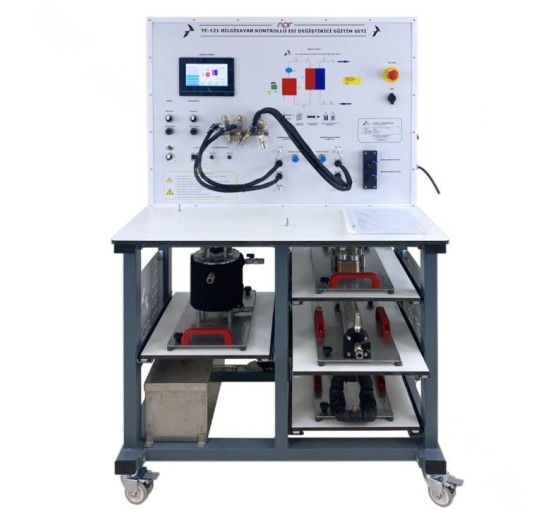

TE-121 - Banc d’Étude des Échangeurs de Chaleur

Logo ADF Didactic

Référence : TE-121

Description Générale

Le TE-121 est un équipement didactique conçu pour l’étude des échangeurs de chaleur en laboratoire. Il permet aux étudiants de comprendre les principes de fonctionnement, la construction et les performances thermiques des différents types d’échangeurs utilisés dans l’industrie.

Applications Pédagogiques

Études et Expérimentations

Étude du fonctionnement des échangeurs de chaleur
Analyse des performances thermiques
Compréhension des transferts de chaleur
Évaluation des pertes thermiques

Types d’Échangeurs Étudiés

Échangeur à calandre et tubes
Échangeur à plaques
Échangeur air/eau
Échangeur tube dans tube
Échangeur à cuve agitée avec chemise

Modules Inclus

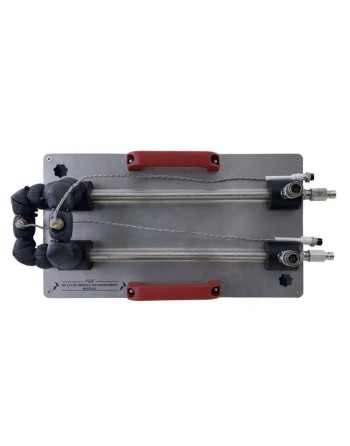

TE-121.01 – Module échangeur tubulaire

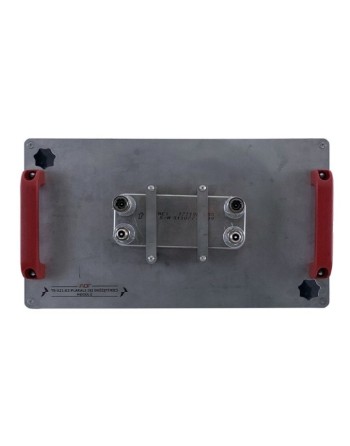

TE-121.02 – Module échangeur à plaques
TE-121.03 – Module échangeur calandre et tubes

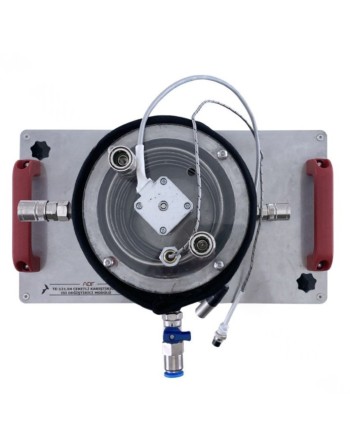

TE-121.04 – Module échangeur à cuve agitée

Fonctionnalités

Détermination de la puissance thermique transférée
Mesure des coefficients de transfert thermique
Analyse des pertes de chaleur
Étude sous différents régimes de fonctionnement

Caractéristiques Techniques

Structure

Châssis en aluminium robuste
Système hydraulique avec tuyauterie, vannes et raccords

Équipements Intégrés

Échangeur à calandre et tubes
Échangeur à plaques
Échangeur air/eau et tube dans tube
Chauffe-eau électrique
Pompes de circulation
Système de mesure complet
Unité électronique de contrôle

Alimentation Électrique

Puissance : 2.5 kW
Tension : 220V ±10%
Fréquence : 50 Hz
Câble d’alimentation : Standard européen

Dimensions et Poids

Hauteur : 700 mm
Largeur : 600 mm
Profondeur : 700 mm

Livraison

Équipement fourni complet, prêt à l’utilisation, entièrement compatible en termes de conception et de fonctionnalités pour les travaux pratiques en laboratoire.

Référence TE-121

Fiche technique

NDP (Système Harmonisé): 90230010
Délai de livraison du produit après confirmation de la commande: 4 à 6 mois

Références spécifiques

Téléchargement

TE-121 - Spécifications Neutres EN

Téléchargement (902B)

TE-121 - Spécifications Neutres FR

Téléchargement (1.06KB)
