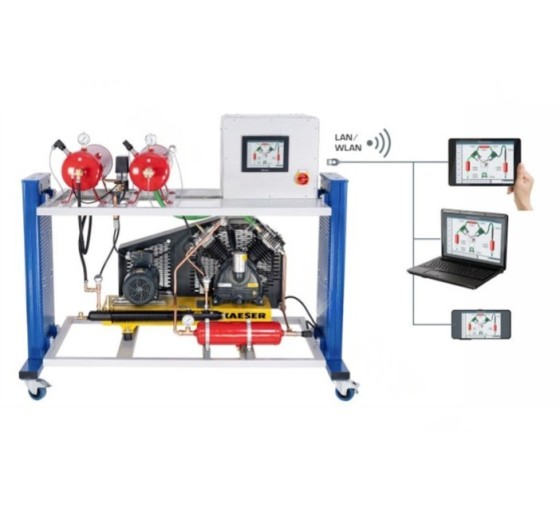

TFM-500 – Cycles Thermodynamiques des Machines Alternatives
Référence : TFM-500
Description générale
Le TFM-500 est un banc didactique complet dédié à l’étude des cycles thermodynamiques des machines alternatives, notamment les systèmes de production d’air comprimé. Il permet d’analyser le fonctionnement d’un compresseur bi-étagé et de visualiser les processus de compression via un diagramme p-V.
Applications
Ce système est utilisé dans :
- La formation technique et universitaire
- L’étude des systèmes pneumatiques industriels
- Les laboratoires de génie énergétique et mécanique
- La démonstration des cycles thermodynamiques
Fonctionnalités principales
- Étude des caractéristiques d’un compresseur bi-étagé
- Visualisation du processus de compression (diagramme p-V)
- Mesure des pressions, températures et puissance électrique
- Détermination du débit volumique d’aspiration
- Refroidissement intermédiaire via réservoir inter-étage
- Interface utilisateur intuitive avec écran tactile
- Contrôle via automate programmable (PLC)
- Supervision à distance via routeur intégré (jusqu’à 10 appareils)
- Enregistrement des données sur mémoire USB interne
Structure du système
Compression
Compresseur à piston à deux étages avec cylindres en V assurant une compression progressive de l’air.
Refroidissement
Refroidissement intermédiaire entre les étages via un réservoir dédié pour améliorer l’efficacité thermodynamique.
Stockage et sécurité
Réservoirs sous pression avec soupapes de sécurité, pressostat, vanne de décharge et silencieux.
Caractéristiques techniques
Compresseur
- Type : bi-étagé
- Configuration : 2 cylindres en V
- Puissance : 3 kW
- Vitesse : 710 tr/min
- Débit d’aspiration : 250 L/min
- Débit utile : 202 L/min à 12 bar
- Pression de service : 12 bar
- Pression maximale : 35 bar
Réservoirs
- Réservoir d’aspiration : 20 L
- Intercooler (après 1er étage) : 5 L
- Réservoir final (après 2ème étage) : 20 L
- Pression nominale : 16 bar
Mesures
- Pression différentielle : 0 – 25 mbar
- Pression : 0 – 1,5 bar / 0 – 16 bar
- Température : 0 – 200 °C
- Puissance : 0 – 3500 W
Alimentation électrique
- 400 V – 50 Hz – triphasé
- 400 V – 60 Hz – triphasé
- 230 V – 60 Hz – triphasé
- Option UL/CSA disponible
Dimensions et poids
- Dimensions (L x l x H) : 1770 x 800 x 1520 mm
- Poids : environ 304 kg
Conformité et sécurité
- Conformité CE
- Directive Machines 2006/42/CE
- Directive Basse Tension 2014/35/UE
- Directive Compatibilité Électromagnétique 2014/30/UE
- Directive Équipements sous pression (PED) 2014/68/UE
