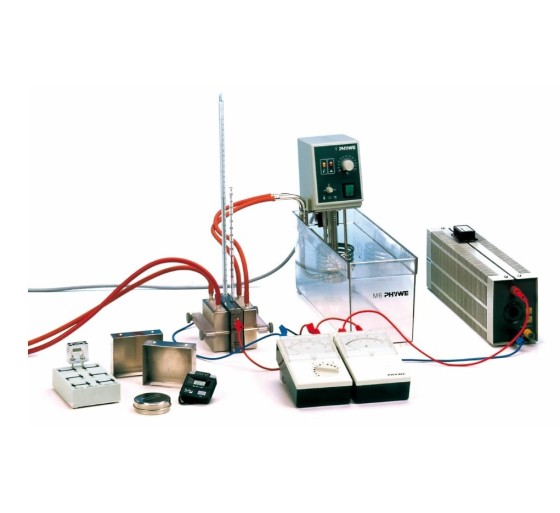

P2410700 – Thermogénérateur à semi-conducteurs – Effet Seebeck
Référence : P2410700
Principe
Dans un thermogénérateur à semi-conducteurs, la tension à vide et le courant de court-circuit sont mesurés en fonction de la différence de température appliquée. Ces mesures permettent de déterminer le coefficient de Seebeck, la résistance interne ainsi que le rendement de conversion énergétique du thermogénérateur.
Avantages
- Conception ouverte permettant de comprendre précisément le fonctionnement du dispositif et ses applications.
- Instruments individuels dédiés à chaque fonction, sans système "boîte noire".
- Les principaux éléments du montage expérimental peuvent également être utilisés pour étudier l’effet Peltier.
Objectifs expérimentaux
- Mesurer la tension à vide U0 et le courant de court-circuit Is pour différentes différences de température, puis déterminer le coefficient de Seebeck.
- Mesurer le courant et la tension pour une différence de température constante et différentes résistances de charge, puis déterminer la résistance interne Ri à partir des valeurs mesurées.
- Déterminer le rendement de conversion énergétique à partir de la quantité de chaleur consommée et de l’énergie électrique produite par unité de temps.
Équipement requis
- 1× 04366-00 Thermogénérateur avec 2 bains d’eau
- 2× 04366-01 Échangeur de chaleur pour fluides
- 1× 03747-00 Pâte thermoconductrice, 60 g
- 1× 06000-00 Boîte de connexion
- 1× 06112-03 Rhéostat à curseur, 33 Ω, 160 W
- 2× 07122-00 Multimètre numérique 3 1/2 digits avec thermocouple NiCr-Ni
- 1× 24025-00 Chronomètre numérique, 24 h / 0,01 s / 1 s
- 1× 08493-93 Thermostat à immersion Alpha A, 100 °C, 230 V
- 1× 08493-02 Kit externe pour thermostat Alpha A
- 1× 08487-02 Cuve pour thermostat en Makrolon, 6 l
- 1× 38056-00 Thermomètre de laboratoire, −10 °C à +110 °C
- 1× 38034-00 Thermomètre de laboratoire, −10 °C à +50 °C
- 1× 06055-20 Résistance 2 Ω, 5 %, 2 W, boîtier G1
- 1× 06055-10 Résistance 1 Ω, 2 %, 2 W, boîtier G1
- 1× 06055-50 Résistance 5 Ω, 5 %, 2 W, boîtier G1
- 1× 06056-10 Résistance 10 Ω, 2 %, 2 W, boîtier G1
- 4× 39282-00 Tubes en caoutchouc, diamètre intérieur 6 mm
- 3× 07361-01 Fils de connexion, 32 A, 500 mm, rouge
- 2× 07361-04 Fils de connexion, 32 A, 500 mm, bleu
- 2× 47516-01 Raccords pour tuyau, diamètre 6–10 mm
