Fiabilité et conformité en toute sécurité

La série GPT-9800 est conçue pour offrir des tests de sécurité fiables et conformes aux normes. Basée sur une puissance AC maximale de 200VA, chaque modèle est optimisé pour différents types de tests :

• GPT-9801 : test AC, 200 VA
• GPT-9802 : tests AC et DC, 200 VA
• GPT-9803 : 3-en-1 – tests AC, DC et résistance d’isolement, 200 VA
• GPT-9804 : 4-en-1 – tests AC, DC, résistance d’isolement et liaison à la terre, 200 VA

• GPT-9901A : test AC, 500 VA
• GPT-9902A : tests AC et DC, 500 VA
• GPT-9903A : 3-en-1 – tests AC, DC et résistance d’isolement, 500 VA
• GPT-9904 : 4-en-1 – tests AC, DC, résistance d’isolement et liaison à la terre, 500 VA

L’amplificateur PWM haute efficacité réduit l’impact des fluctuations de tension d’entrée et assure des mesures précises et stables. Ces testeurs couvrent toutes les fonctions principales pour la conformité aux normes IEC, EN, UL, CSA, GB, JIS, et autres réglementations de sécurité.

Interface et ergonomie

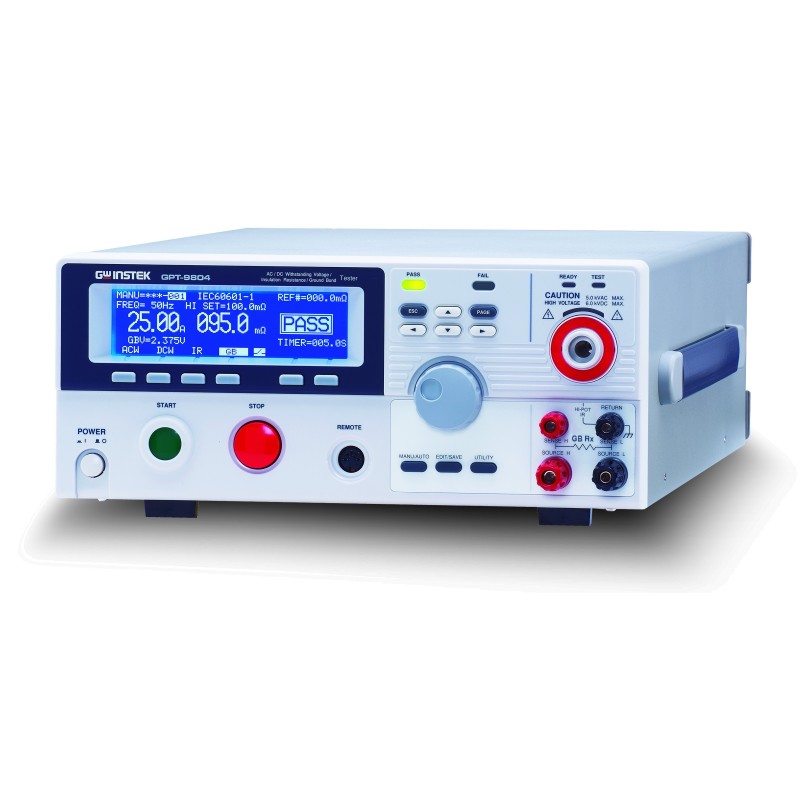

La série GPT-9000 adopte un design simple et intuitif : panneau clair, écran LCD haute résolution et indicateurs LED colorés. Tous les tests principaux, y compris AC (5 kV), DC (6 kV), résistance d’isolement (50–1000 V DC) et liaison à la terre (AC 32A max.), sont réalisés avec une sortie stable et une précision de mesure élevée. Les durées de test, temps de montée et limites de déclenchement sont entièrement ajustables.

Fonctions avancées

• Fonction “Sweep” pour visualiser les résultats test par test et générer des graphiques de tendance
• Coupure automatique de la tension et décharge du DUT après test pour garantir la sécurité
• Détection de circuit ouvert pour les tests de liaison à la terre
• Mémorisation de 100 configurations pour tests séquentiels ou individuels
• Contrôle à distance via bornier avant et ports I/O arrière
• Interfaces RS-232C, USB et GPIB (optionnel) pour contrôle et enregistrement sur PC

Fonction de balayage unique pour l'analyse des caractéristiques du DUT

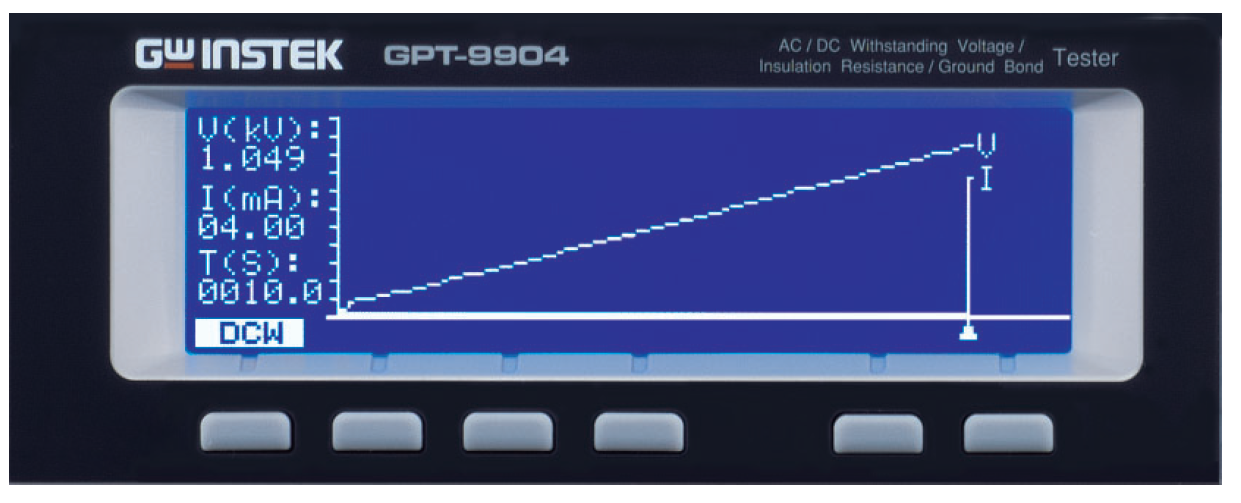

La série GPT-9000 dispose d'une fonction de balayage unique qui affiche le graphique des résultats de test du dispositif sous test (DUT). Les mesures sont enregistrées point par point en fonction de la tension ou du courant appliqué et de la durée du test (temps de montée + temporisation), permettant de suivre l'évolution des paramètres.
Les utilisateurs peuvent déplacer un curseur sur le graphique pour connaître la valeur mesurée à un moment précis ou à une valeur spécifique de la source appliquée. Cette fonctionnalité permet de suivre l'évolution du courant ou de la résistance tout au long du test, plutôt que de ne disposer que d'une valeur finale.

Sortie haute efficacité et grande stabilité

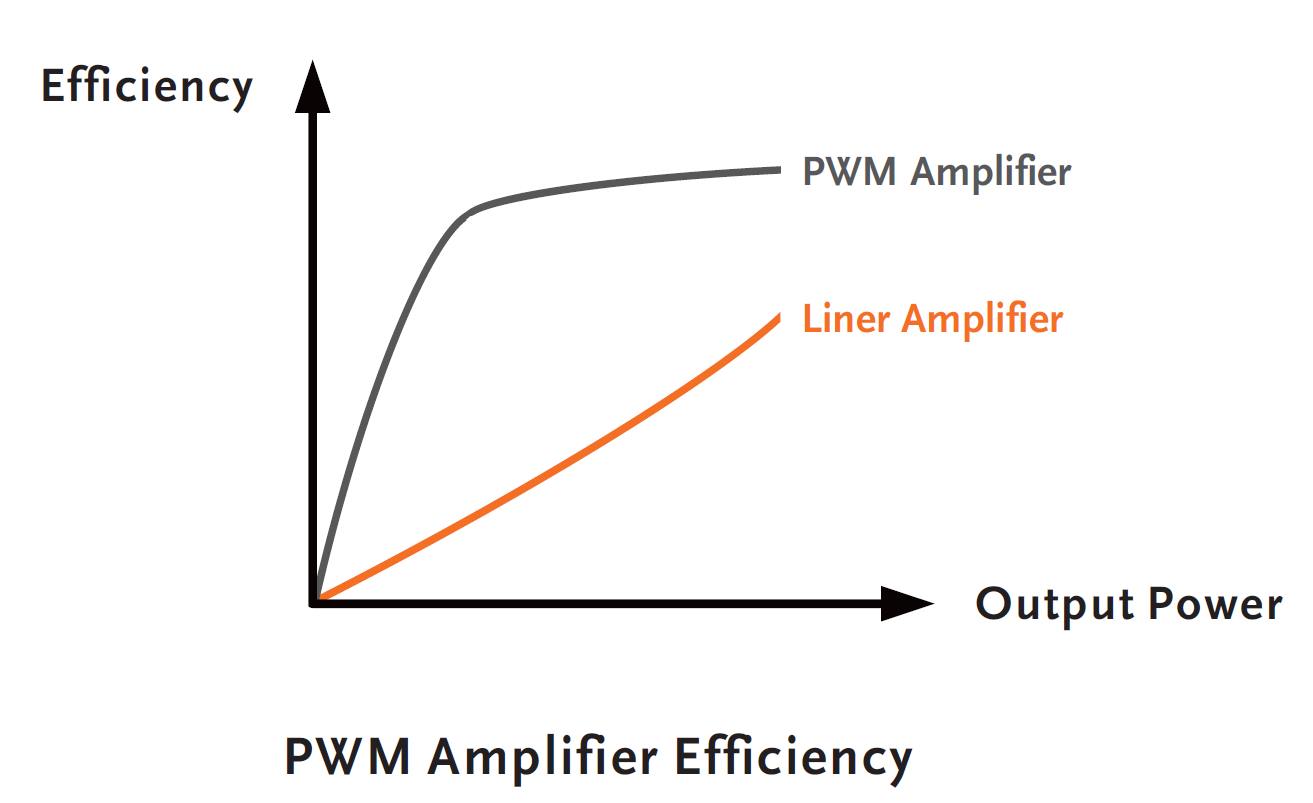

Contrairement aux testeurs classiques utilisant un transformateur à tension variable et un amplificateur de classe AB, la série GPT-9900 intègre un amplificateur PWM à haute efficacité, offrant jusqu'à 98 % de rendement. Cela réduit la perte d'énergie sous forme de chaleur et limite l'élévation de température à l'intérieur du boîtier, améliorant ainsi la fiabilité et la durée de vie de l'appareil.
De plus, l'amplificateur PWM est moins sensible aux fluctuations de la tension d'entrée, garantissant une sortie haute tension stable avec une régulation inférieure à 1 % pour des tests précis du DUT.

Performance de test haute précision et haute résolution

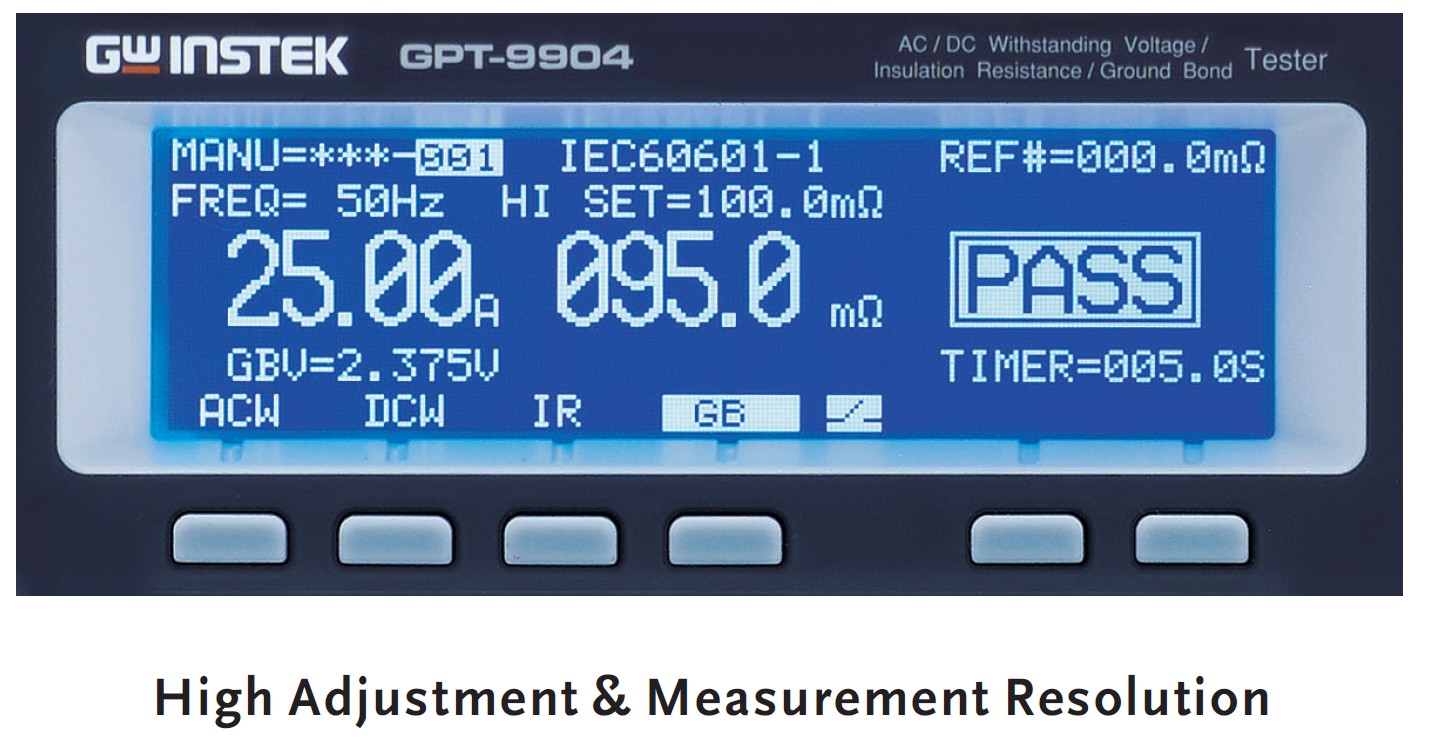

La série GPT-9000 permet un réglage fin de la tension d'essai (AC 5 kV / DC 6 kV) par pas de 2 V, et la mesure du courant avec une résolution de 1 μA et une précision de ±(1,5 % + 30 μA), idéale pour détecter de faibles fuites.
La tension pour les mesures de résistance d'isolement peut être ajustée par pas de 50 V sur une plage de 50 V à 1 kV, avec une précision de ±(10 % de la lecture + 1 compte) pour 2000 MΩ / 9,999 GΩ et ±(15 % de la lecture + 1 compte) pour 50 GΩ, offrant flexibilité et fiabilité.
La série fournit également 6 Vc.a. et 3–32 A pour les tests de liaison à la terre, avec détection de circuit ouvert pour vérifier la bonne connexion avant le début du test.

Sécurité intégrale pendant les tests

Dès la mise sous tension, les fonctions de protection de l'opérateur et du DUT sont activées. Un auto-test vérifie le bon fonctionnement avant tout test. Lors de l'appui sur "Start", un voltage de détection (~50 V) s'applique pendant 100 ms pour identifier tout court-circuit avant d'appliquer la haute tension.

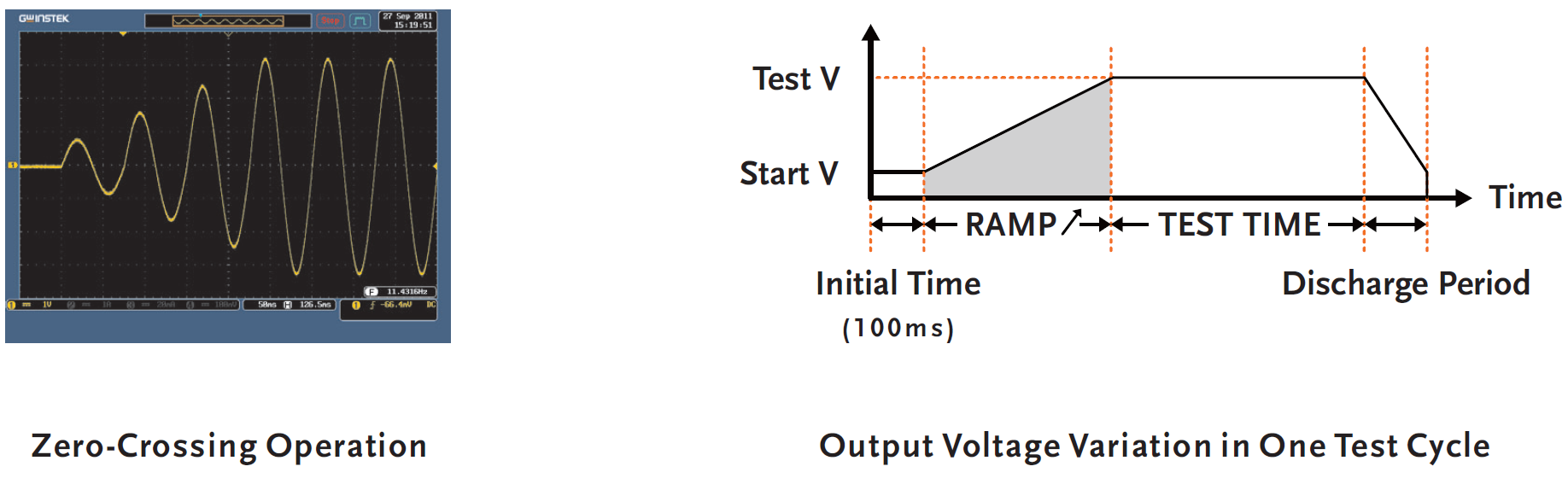

Le démarrage en zéro croissant de la tension et le temps de montée réglable (0,1 s à 999,9 s) minimisent les risques de dommages au DUT. Tout écart détecté interrompt automatiquement la sortie pour garantir sécurité et précision.

Protections multiples pour l'opérateur

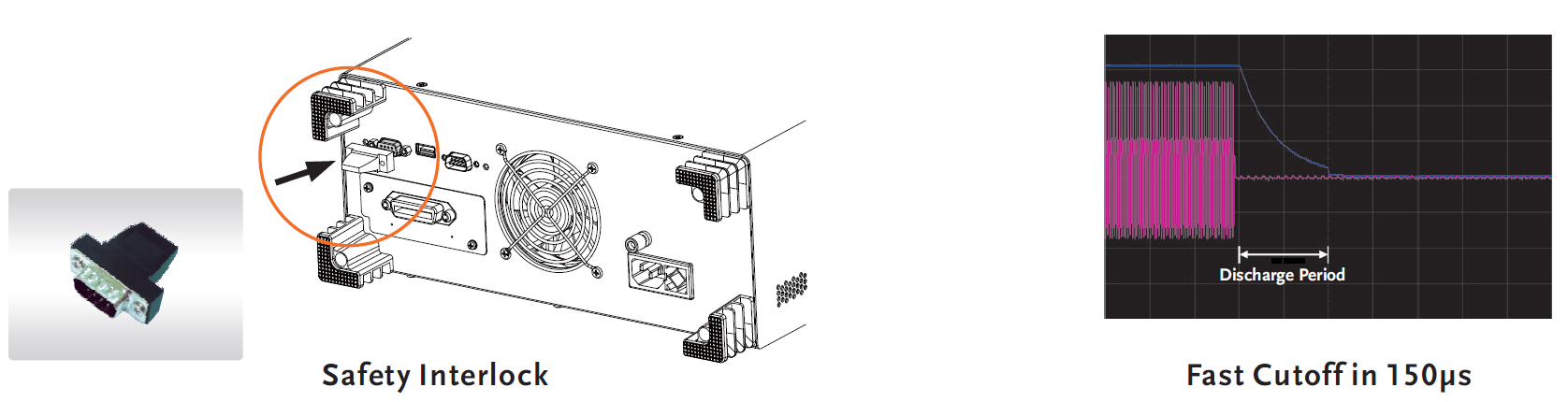

L'interverrouillage empêche la sortie de tension sans clé dédiée. Les entrées du port Signal I/O peuvent être reliées à un détecteur de sécurité, désactivant la sortie en cas d’intrusion. La série GPT-9900 coupe rapidement la sortie HV (150 μs) à la fin du test ou en cas d’anomalie et décharge automatiquement la tension aux bornes du DUT.

Interface utilisateur intuitive

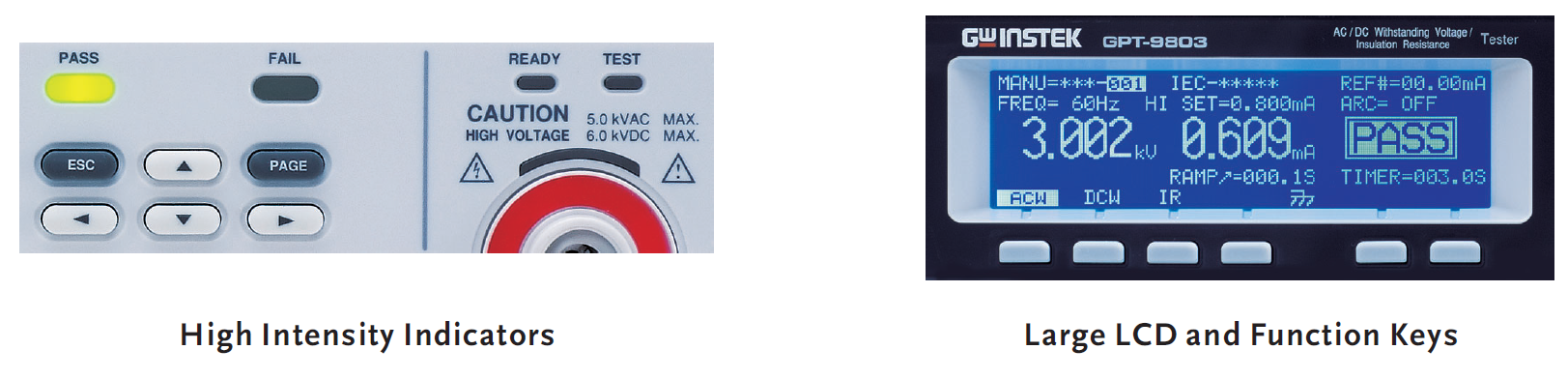

L’écran LCD 240 × 64 affiche les paramètres, les mesures et les résultats (PASS / FAIL) de manière lisible. Des indicateurs LED colorés alertent l’opérateur sur l’état du testeur, et les touches de fonction facilitent la configuration des tests.

Tests manuels et automatisés simplifiés

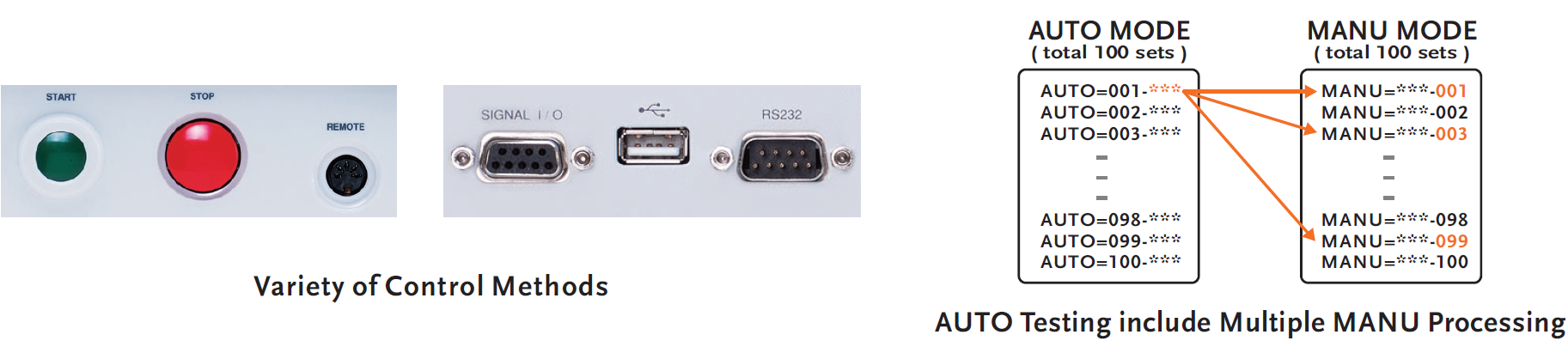

La série GPT-9000 permet de stocker jusqu'à 100 conditions de test, chacune avec un nom unique de 12 caractères, facilitant les tests répétitifs ou automatisés.
La commande peut se faire via le panneau avant, un terminal distant, le port Signal I/O pour PLC, ou via RS-232C et USB (GPIB en option), simplifiant la récupération des données de test.

Références de commande

• GPT-9801 : Testeur AC, 200 VA
• GPT-9802 : Testeur AC et DC, 200 VA
• GPT-9803 : Testeur AC, DC et résistance d’isolement, 200 VA
• GPT-9804 : Testeur AC, DC, résistance d’isolement et liaison à la terre, 200 VA

• GPT-9901A : Testeur AC, 500 VA
• GPT-9902A : Testeur AC et DC, 500 VA
• GPT-9903A : Testeur AC, DC et résistance d’isolement, 500 VA
• GPT-9904 : Testeur AC, DC, résistance d’isolement et liaison à la terre, 500 VA

Accessoires inclus

• Cordon d’alimentation x1
• Clé d’interverrouillage x1
• Câble bornier de contrôle GHT-119 x1
• Fils de test GHT-114 x1 pour GPT-9803/9802/9801
• Fils de test GHT-114 x1, GTL-215 x1 pour GPT-9804

Options et accessoires

• GPT-9KG1 : Carte GPIB
• GPT-9KR1 : Carte RS-232
• GSB-01 : Boîte de commutation multiplex 8CH H.V
• GSB-02 : Boîte de commutation multiplex 6CH H.V / 2CH G.B.
• GHT-113 : Pistolet de test haute tension (~1000 mm)
• GHT-117 / GHT-117 (EU) : Boîte adaptateur haute tension
• GHT-118 / GHT-118 (EU) : Boîte adaptateur haute tension / liaison à la terre
• GHT-121 : Fils de test haute tension (~3000 mm)
• GHT-205 : Sonde de test haute tension (~1100 mm)
• GTL-232 : Câble RS232C, 9 broches, ~2000 mm
• GTL-247 : Câble USB A-A, ~1800 mm
• GTL-248 : Câble GPIB, ~2000 mm
• GRA-417 : Kit d’installation 19” 4U
