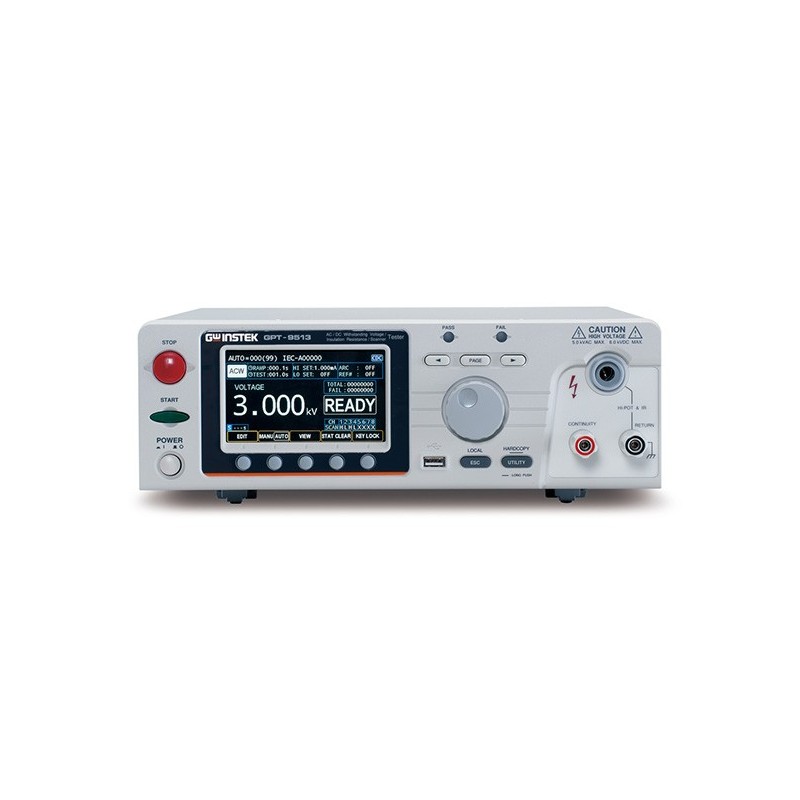

GW Instek présente la série GPT-9500, une nouvelle génération de testeurs de tension de tenue multicanaux. Cette série comprend deux modèles, chacun équipé d’un scanner intégré à 8 canaux, et répond aux principales normes de sécurité internationales telles que IEC, EN, UL, CSA, GB et JIS.

Conçue pour les tests de routine des composants électroniques et des composants bobinés, la série GPT-9500 combine trois fonctions essentielles dans un seul instrument : test de tenue en tension AC (jusqu’à 5 kV), test de tenue en tension DC (jusqu’à 6 kV) et mesure de résistance d’isolement (jusqu’à 1000 V).

L’architecture de l’appareil respecte les exigences de la norme IEC-61010-2-034 et repose sur une plateforme de sortie AC de 150 VA. Selon le modèle, la configuration des canaux permet différents types de tests :

• GPT-9513 : les 8 canaux peuvent être configurés en H, L ou X. Ce modèle est particulièrement adapté aux composants bobinés tels que les transformateurs, permettant des tests multipoints sur un même composant.
• GPT-9503 : les 8 canaux peuvent être configurés en H ou X. Il est principalement destiné aux composants électroniques généraux, tels que les composants passifs, pour des tests haute tension entre deux points.

L’écran LCD couleur de 4,3 pouces affiche clairement toutes les informations de mesure et offre une interface utilisateur intuitive facilitant la configuration des paramètres et l’utilisation quotidienne. Le mode de test automatique permet l’affichage des résultats sous forme de tableau, évitant de changer d’écran pour consulter les résultats complets.

La série intègre également une fonction de comptage statistique permettant d’obtenir rapidement le nombre total de tests réalisés ainsi que le nombre d’échecs (NO-GO) sans nécessiter de compteur externe.

Les connexions des canaux de balayage sont situées à l’arrière de l’appareil, offrant une installation plus esthétique en rack et améliorant la sécurité en évitant tout contact accidentel avec les sorties haute tension pendant les tests. Une fonction de détection de déconnexion est également intégrée afin d’éviter toute erreur de mesure due à un câble débranché.

Parmi les autres fonctionnalités figurent l’import/export des paramètres via clé USB pour une duplication rapide des configurations sur plusieurs stations de test, la fonction de démarrage à zéro pour protéger les dispositifs testés contre les surtensions instantanées, ainsi qu’un système d’interverrouillage matériel pour connecter des dispositifs de sécurité externes.

L’appareil dispose également d’entrées/sorties de signal ainsi que d’interfaces RS-232C et USB permettant le contrôle externe, la supervision et l’acquisition des données de mesure.

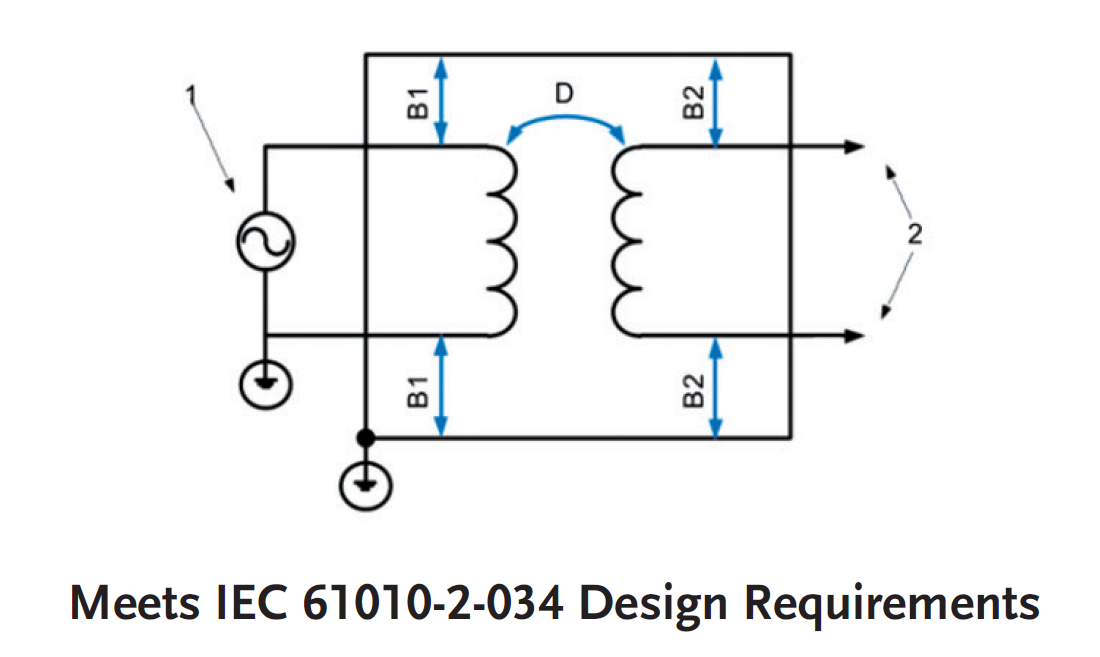

Conforme aux exigences de conception IEC 61010-2-034

Le GPT-9500 est le premier testeur hipot multicanal au monde conforme à la norme IEC 61010-2-034 (exigences de sécurité pour les équipements électriques de mesure, de contrôle et de laboratoire – exigences particulières pour les équipements de mesure de résistance d’isolement et les équipements de test de rigidité diélectrique).

En plus de cette conformité, l’appareil intègre plusieurs dispositifs de sécurité, notamment une double isolation pour les tensions d’entrée et de sortie, un mécanisme d’avertissement sécurisé lors de la sortie haute tension ainsi qu’un système de décharge automatique après le test. Ces fonctionnalités garantissent une protection optimale de l’utilisateur pendant l’utilisation.

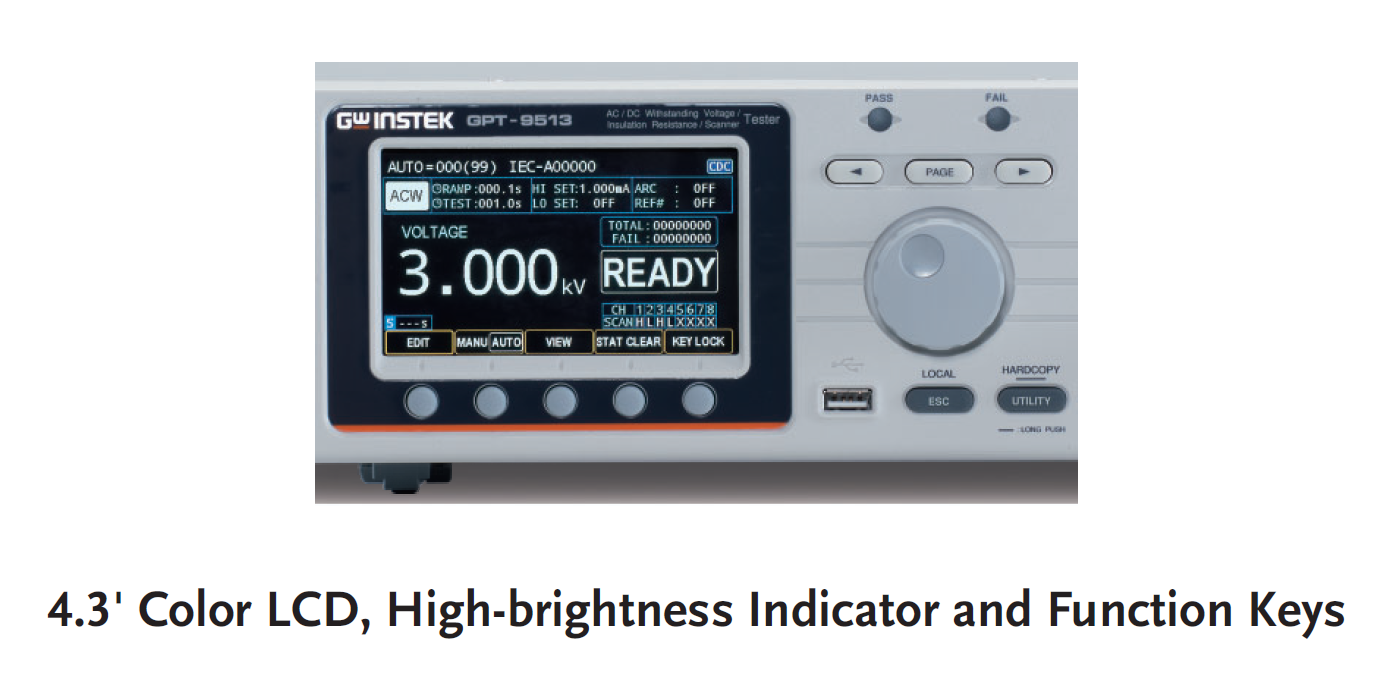

Interface utilisateur conviviale

Le GPT-9500 a été conçu pour offrir une utilisation simple et intuitive. Les touches de fonction situées au bas de l’écran LCD permettent de modifier rapidement les modes de test. Les utilisateurs peuvent également ajuster les valeurs de mesure à l’aide du bouton rotatif, améliorant ainsi la rapidité et la facilité d’utilisation.

Les indicateurs d’état situés sur le panneau avant se mettent à jour en temps réel selon les informations affichées à l’écran. Cela permet aux utilisateurs de surveiller facilement l’état du test tout en réduisant les risques d’erreur ou de mauvaise manipulation. Par exemple, lorsque la sortie est active, le témoin de haute tension clignote en continu.

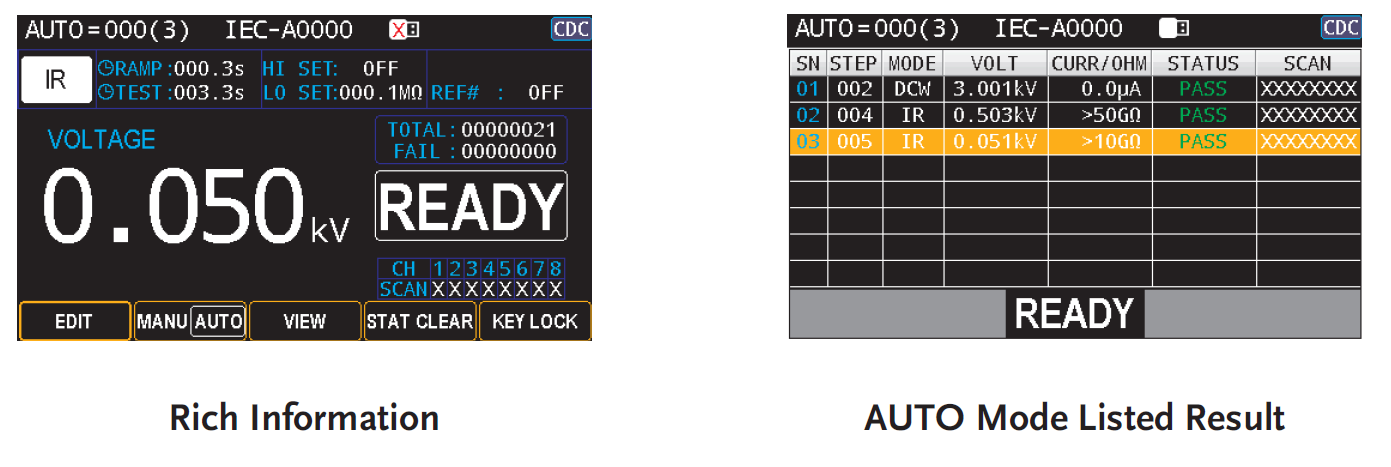

Présentation complète des informations

Le grand écran LCD affiche clairement et simultanément la tension de test, les paramètres du test, l’état du test, les valeurs mesurées ainsi que le résultat de l’évaluation.

L’écran permet également d’afficher le statut d’utilisation des canaux ainsi que les statistiques de test, incluant le nombre total de tests réalisés et le nombre d’échecs (FAIL). Les utilisateurs peuvent ainsi accéder à toutes les informations essentielles sans changer d’écran ni connecter un compteur externe.

De plus, le mode AUTO prend en charge un affichage sous forme de tableau, facilitant grandement l’observation et l’analyse des résultats.

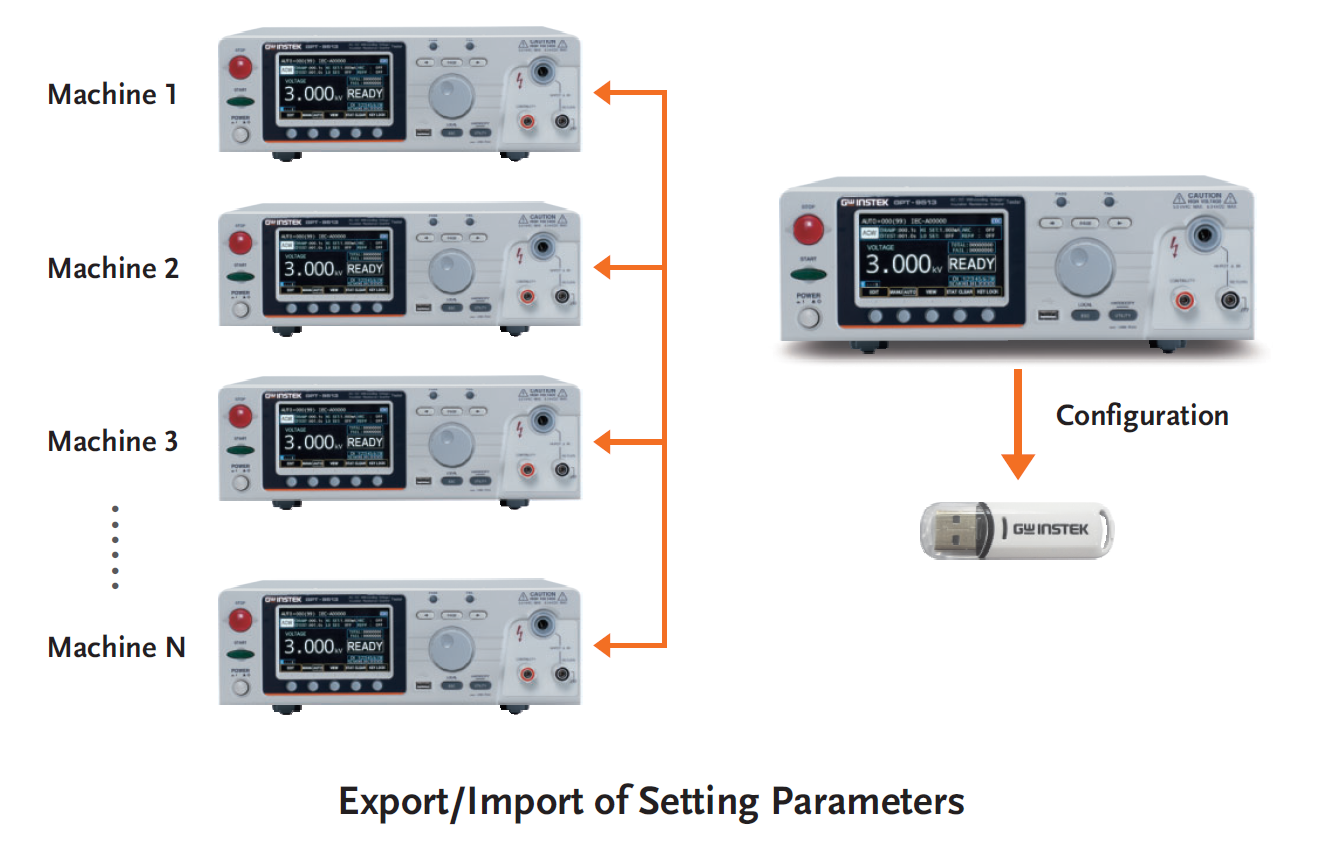

Duplication pratique des paramètres

La série GPT-9500 permet l’exportation et l’importation des paramètres de configuration via une clé USB. Une fois les paramètres configurés sur un appareil, ils peuvent être copiés rapidement vers plusieurs testeurs sur les lignes de production.

Cette fonctionnalité améliore considérablement l’efficacité des tests en production tout en réduisant les erreurs pouvant survenir lors de la saisie manuelle répétée des paramètres.

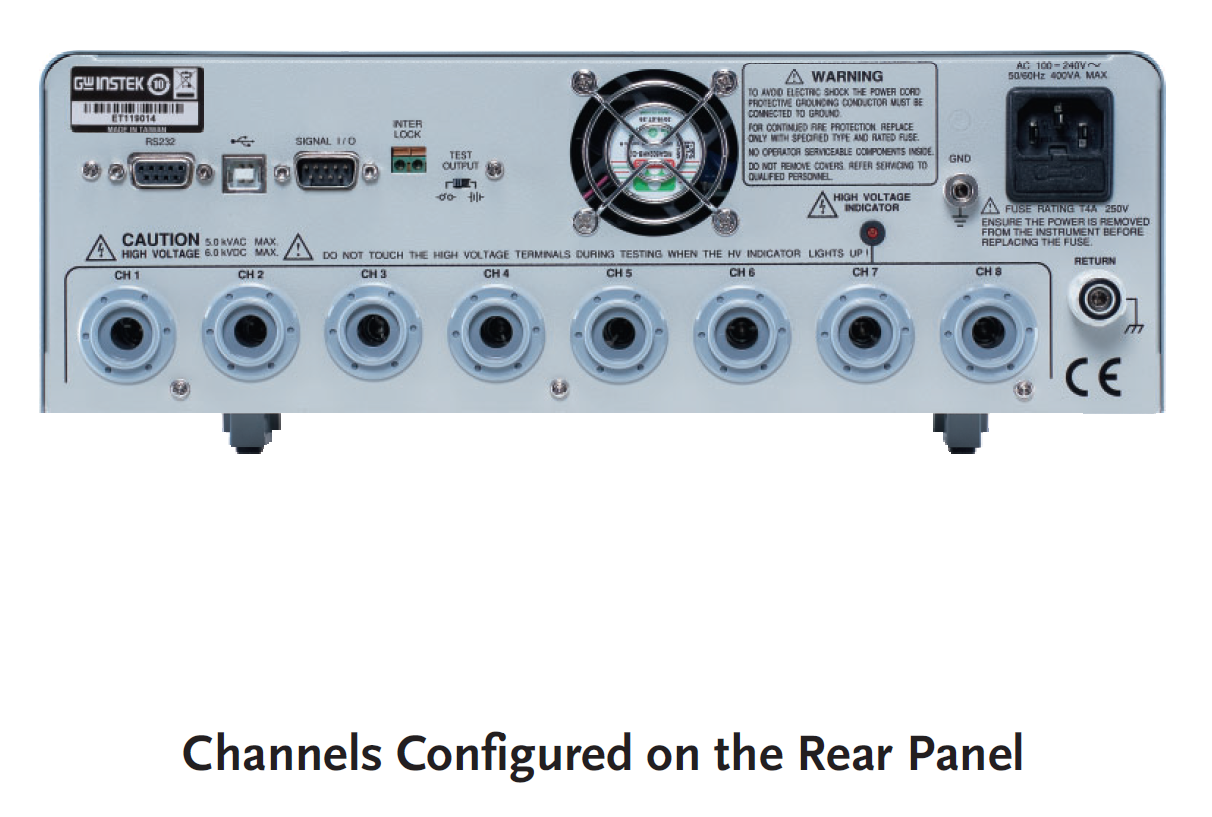

Mécanisme d’exportation et d’importation des données de configuration

Les sorties des différents canaux de la série GPT-9500 sont situées à l’arrière de l’appareil. Cette conception améliore non seulement l’organisation et l’esthétique du système, mais réduit également les risques de contact accidentel avec les connexions.

Chaque canal intègre également une fonction de détection de déconnexion afin d’éviter l’exécution de tests invalides lorsque les connexions ne sont pas correctement établies.

Informations de commande

• GPT-9503 – Testeur Hipot multicanal 150 VA, configuration des canaux H ou X
• GPT-9513 – Testeur Hipot multicanal 150 VA, configuration des canaux H, L ou X

Accessoires inclus

• Cordon d’alimentation ×1
• Câble de test GHT-115 ×1
• Câble de test GHT-116B ×1
• Câble de test GHT-116R ×8

Accessoires optionnels

• GHT-122 – Câble de test haute tension (≈ 3000 mm)
• GHT-123R – Câble de test haute tension rouge (≈ 3000 mm)
• GTL-236 – Câble RS-232C, 9 broches F-M (≈ 2000 mm)
• GTL-246 – Câble USB type A-B (≈ 1200 mm)
• GRA-446 – Kit de montage en rack 19" (4U)
