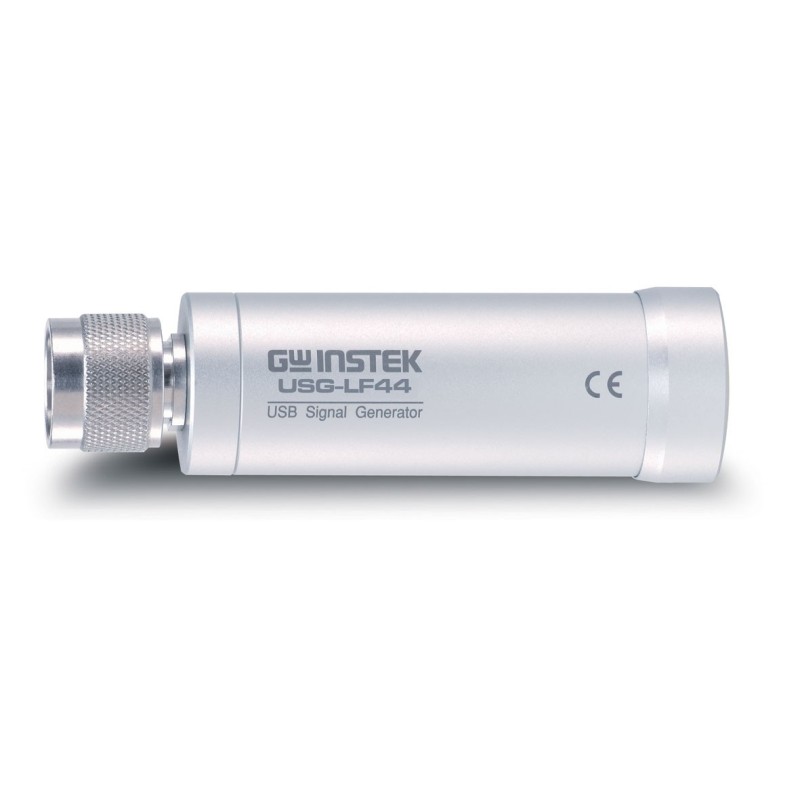

USG-LF44 - Générateur de signaux RF
Références
- USG-LF44 : Générateur de signaux RF
Caractéristiques principales
Le USG-LF44 est un générateur de signaux RF compact et polyvalent, conçu pour les applications de test en laboratoire, l’enseignement et le développement de systèmes RF. Il fournit des signaux continus (CW) stables sur une large plage de fréquences, adaptés aux mesures et aux opérations de calibration RF.
- Plage de fréquences : 34,5 MHz à 4,4 GHz
- Plage de puissance de sortie : –30 dBm à 0 dBm
- Type de signal : Onde continue (CW), sans modulation
- Modes de fonctionnement :
- Fréquence fixe
- Balayage de fréquence
- Saut de fréquence
- Balayage de puissance
- Bruit de phase : –107 dBc/Hz à 100 kHz d’écart
- Résolution en fréquence : 10 kHz
- Interface USB : Alimentation et pilotage via connexion USB PC
- Logiciel PC : Compatible avec différents systèmes d’exploitation
Le USG-LF44 constitue une solution flexible et économique pour les environnements de test RF nécessitant une génération de signal fiable et une intégration simple avec un ordinateur.
USG-Series – Générateurs de signaux RF compacts USB
par GW Instek
GW Instek présente la nouvelle série USG de générateurs de signaux RF, composée de cinq modèles destinés à répondre à différents besoins applicatifs. Compacte et alimentée via USB, cette gamme couvre une plage de fréquences de 35 MHz à 4,4 GHz, offrant une solution flexible pour les laboratoires, l’enseignement et le développement RF.
La série USG fournit des signaux continus (CW) stables, sans fonction de modulation. Son atténuateur électronique intégré permet un réglage de la puissance de sortie de –30 dBm à 0 dBm. Plusieurs modes de fonctionnement sont disponibles :
- Fréquence fixe
- Balayage de fréquence
- Saut de fréquence
- Balayage de puissance
Grâce à une limitation optimisée de la bande de fréquence, la série USG offre de meilleures performances en termes de suppression d’harmoniques.
Les résultats de test du modèle USG-LF44 illustrent un balayage simultané en fréquence et en puissance couvrant 35 MHz à 4,4 GHz et –30 dBm à 0 dBm. La trace jaune correspond à la mesure en maintien maximal (Max Hold), tandis que la trace rose représente le signal de sortie.
Pilotage PC et mobile
Le CD-ROM fourni inclut un logiciel PC dédié développé sous architecture Java. L’installation préalable de Java est requise pour utiliser l’application USG. Le logiciel est compatible avec plusieurs systèmes d’exploitation, notamment Windows, Linux et macOS, via l’interface USB.
Une application mobile USG est également disponible pour smartphones et tablettes sous Android 4.0 ou version ultérieure. La connexion s’effectue via un câble USB-OTG. L’application est téléchargeable sur le Google Play Store.
Intégration avec analyseur de spectre
Le générateur USG peut être utilisé comme générateur de poursuite avec l’analyseur de spectre GSP-730 afin de réaliser des mesures de type analyseur de réseau scalaire.
Le CD-ROM inclut également le logiciel Primary RF permettant le contrôle du USG et du GSP-730 depuis un PC sous Windows. L’installation du logiciel NI-488.2 est requise avant celle du logiciel Primary RF.
Accessoires standards
- Câble USB
- CD-ROM avec logiciel USG/li>
- Logiciel Primary RF (pour GSP-730)
- Manuel utilisateur
Accessoires en option
- ADP-003 – Adaptateur 50 Ohm N (F) vers SMA (F)
- GTL-303 – Câble RF SMA 50 Ohm (600 mm)
USG-LF44
Data sheet
- Plage de fréquences
- 35 MHz ~ 4400 MHz
- Plage de puissance de sortie
- -30 dBm ~ 0 dBm
- Interfaces
- USB
- Poids
- ~100 g
