AFG-4000 Series – Largeur de bande de 25 MHz à 250 MHz
La série AFG-4000 est la première gamme de générateurs de fonctions arbitraires de GW Instek équipée d’un grand écran tactile de 8 pouces. Elle répond à des besoins variés en génération de signaux grâce à des largeurs de bande comprises entre 25 MHz et 250 MHz.

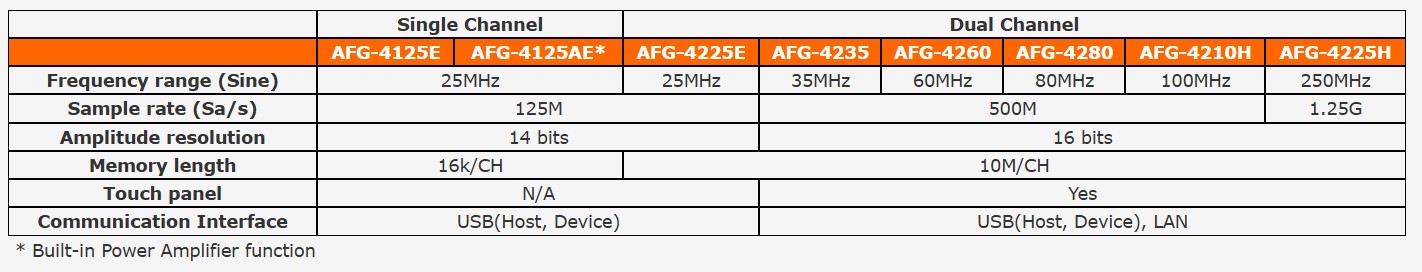

Les modèles simple voie proposent une bande passante de 25 MHz, tandis que les modèles double voie sont disponibles en 25 MHz, 35 MHz, 60 MHz, 80 MHz, 100 MHz et 250 MHz. L’ensemble de la série offre une résolution en fréquence de 1 µHz et intègre des formes d’onde standards telles que sinus, carré, triangle, impulsion, bruit et harmonique.
Performances et taux d’échantillonnage
- Modèle 250 MHz : 1,25 GSa/s
- Modèles 35 MHz à 100 MHz : 500 MSa/s
- Modèles 25 MHz : 125 MSa/s
Résolution verticale :
- 35 MHz à 250 MHz : 16 bits
- 25 MHz : 14 bits
Profondeur mémoire :
- Modèles double voie 25 MHz à 250 MHz : 10 Mpts par voie
- Modèles simple voie 25 MHz : 16 kpts avec fonction d’édition de formes d’onde arbitraires
La série comprend également 146 formes d’onde arbitraires intégrées.
Fonctions double voie
Les modèles double voie proposent :
- Couplage de fréquence
- Couplage d’amplitude
- Suivi (tracking) entre voies
Ces fonctionnalités permettent une configuration rapide et précise des signaux corrélés.
Fonctions de modulation complètes
La série AFG-4000 prend en charge :
- AM, DSB-AM, FM, PM, PWM
- ASK, PSK, BPSK, QPSK
- FSK, 3FSK, 4FSK, OSK
- Modulation par somme (SUM)
Fonctions standards supplémentaires :
- Balayage (Sweep)
- Rafale (Burst)
- Compteur
Le modèle AFG-4125AE intègre un amplificateur de puissance délivrant jusqu’à 10 W, avec un gain de 10× et une tension maximale de 22 V. L’entrée/sortie indépendante de l’amplificateur couvre une bande passante de 5 Hz à 100 kHz, adaptée aux signaux audio et autres applications spécifiques.
Interface tactile intuitive

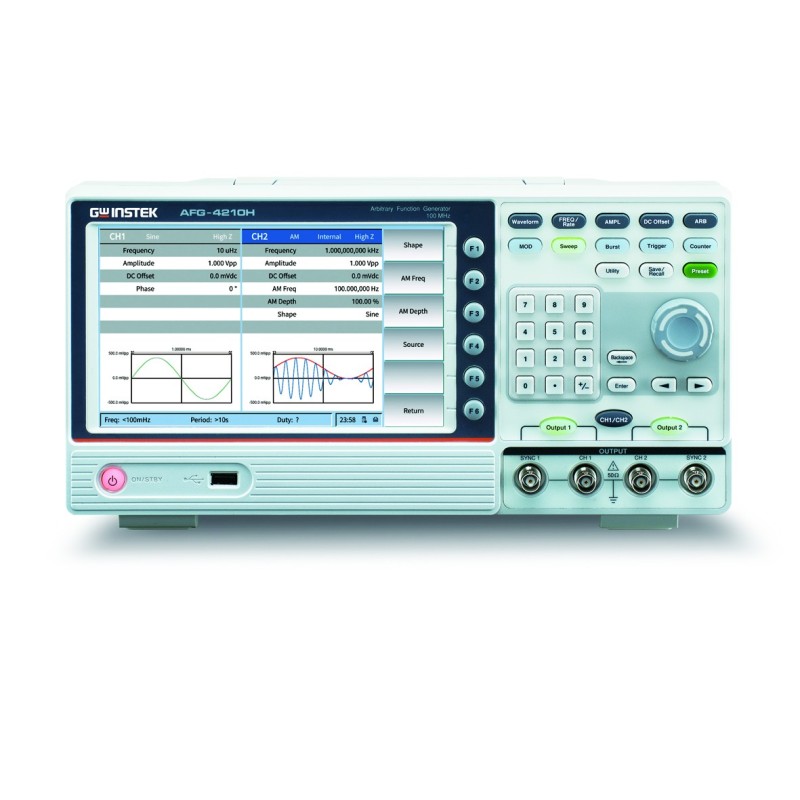

La série est équipée d’un écran TFT LCD haute résolution de 8 pouces. Les modèles supérieurs à 35 MHz disposent de la fonction tactile multipoint, facilitant la saisie des paramètres.
Il suffit de toucher les paramètres tels que fréquence, amplitude ou offset DC pour afficher une fenêtre de saisie numérique. Les valeurs peuvent être entrées via l’écran tactile ou le clavier en face avant.
Grâce à son grand écran, son interface tactile et ses nombreuses formes d’onde intégrées, la série AFG-4000 offre un contrôle précis et intuitif.
Interfaces
- Modèles 25 MHz (AFG-4125E / 4125AE / 4225E) : USB Host & USB Device
- Modèles 35 MHz à 250 MHz : USB Host, USB Device et LAN
La série AFG-4000 constitue une solution performante et ergonomique pour les applications de génération de signaux en enseignement, R&D et production.
