GDM-9052 - Multimètre numérique à double mesure

Présentation

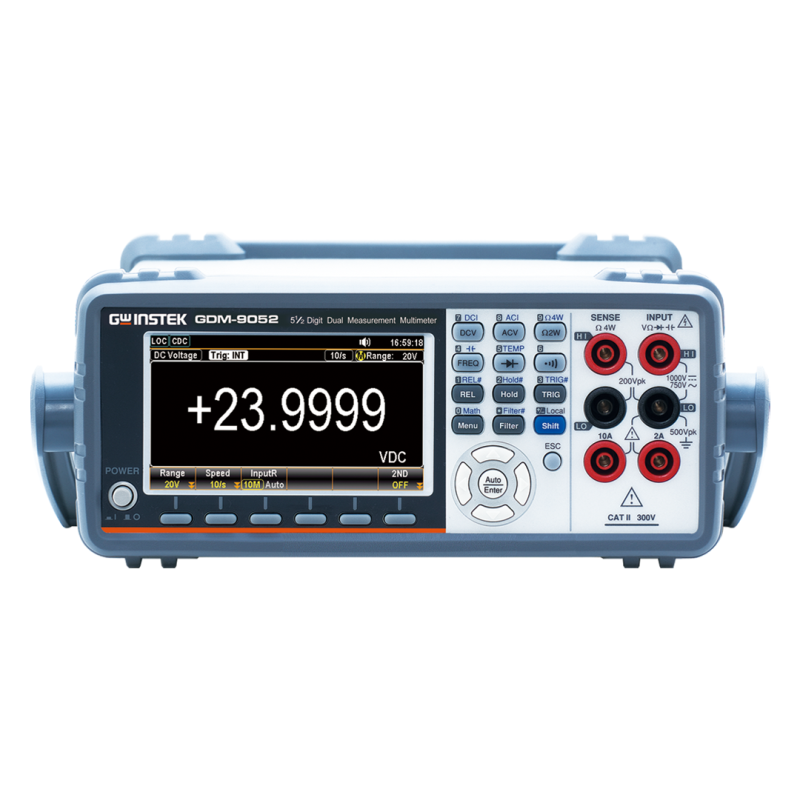

Le GW Instek GDM-9052 Dual Measurement Digital Multimeter est un multimètre numérique haute précision à 5½ digits, conçu pour les applications de laboratoire, d’enseignement et d’environnement industriel. Développé par GW Instek, il remplace les modèles GDM-8351 et GDM-8352 de la même catégorie.

L’appareil dispose d’un écran LCD graphique de 4,3 pouces, d’une résolution maximale de 239 999 points et d’une précision de base en tension continue de 0,012 %, garantissant une mesure fiable et une visualisation claire des données. Grâce à ses interfaces USB et RS-232C, il permet également une connexion simple à un ordinateur pour le contrôle à distance et l’acquisition de données.

Mesure par Identification Automatique (A.I.)

La fonction A.I. (Automatic Identification) offre une expérience de mesure fluide en détectant automatiquement la fonction de mesure appropriée.

Contrairement aux modes AUTO traditionnels qui se limitent au changement de gamme, cette technologie permet d’identifier automatiquement :

• la tension
• la résistance
• les diodes
• la continuité

Cela évite toute sélection manuelle et simplifie considérablement les opérations de mesure.

Capacités de mesure

En plus des fonctions de mesure essentielles :

• Tension AC/DC
• Courant AC/DC
• Tension et courant AC+DC
• Résistance 2 fils / 4 fils
• Fréquence
• Température
• Test de continuité
• Test de diode

le GDM-9052 intègre également la mesure de capacité, offrant ainsi des possibilités d’analyse élargies.

L’instrument prend également en charge la mesure True RMS, garantissant des résultats précis pour les signaux AC complexes.

Fonctions mathématiques avancées

Afin de répondre aux besoins des tests en production, des expériences pédagogiques et des laboratoires de mesure, le GDM-9052 propose plusieurs fonctions mathématiques avancées :

• Enregistrement Max / Min
• Mesures dB et dBm
• Fonction Compare
• Maintien de lecture (Hold)
• Calculs mathématiques : MX+B, 1/X, %

Ces fonctions permettent aux ingénieurs et techniciens d’effectuer des analyses directement depuis l’appareil.

Interface Digital I/O et contrôle externe

L’interface Digital I/O intégrée offre des possibilités étendues de contrôle externe.

En plus de fournir les signaux de sortie utilisés par la fonction de comparaison, elle permet également aux utilisateurs de configurer individuellement chaque broche de sortie. En mode personnalisé, l’interface I/O peut être utilisée comme un système de contrôle numérique simple, facilitant l’intégration avec des équipements externes sans nécessiter de matériel supplémentaire complexe.

Contrôle à distance et connectivité

Pour les systèmes de test automatisés et le contrôle à distance, le GDM-9052 propose :

• une interface RS-232C
• une interface USB

Lors de l’utilisation de l’USB, l’utilisateur peut choisir entre :

• le mode USBCDC
• le mode USBTMC

Le mode USBTMC permet de contrôler l’instrument via USB de la même manière qu’avec une interface GPIB, évitant ainsi l’utilisation de câbles GPIB coûteux.

Accessoires inclus

• 1x Notice de sécurité
• 1x Cordon d’alimentation
• 1x Jeu de cordons de mesure GTL-207A

Accessoires optionnels

• GTL-205A – Adaptateur de sonde de température avec thermocouple type K (~1000 mm)
• GTL-232 – Câble RS-232, 9 broches F-F (~2000 mm)
• GTL-246 – Câble USB type A-B (~1200 mm)
• GDM-TL1 – Jeu de cordons de mesure pour multimètres
• GSC-014 – Étui de transport souple pour accessoires
• GRA-422 – Kit de montage rack 19" 2U
• GRA-454 – Kit de montage rack 19" 2U pour un ou deux appareils
