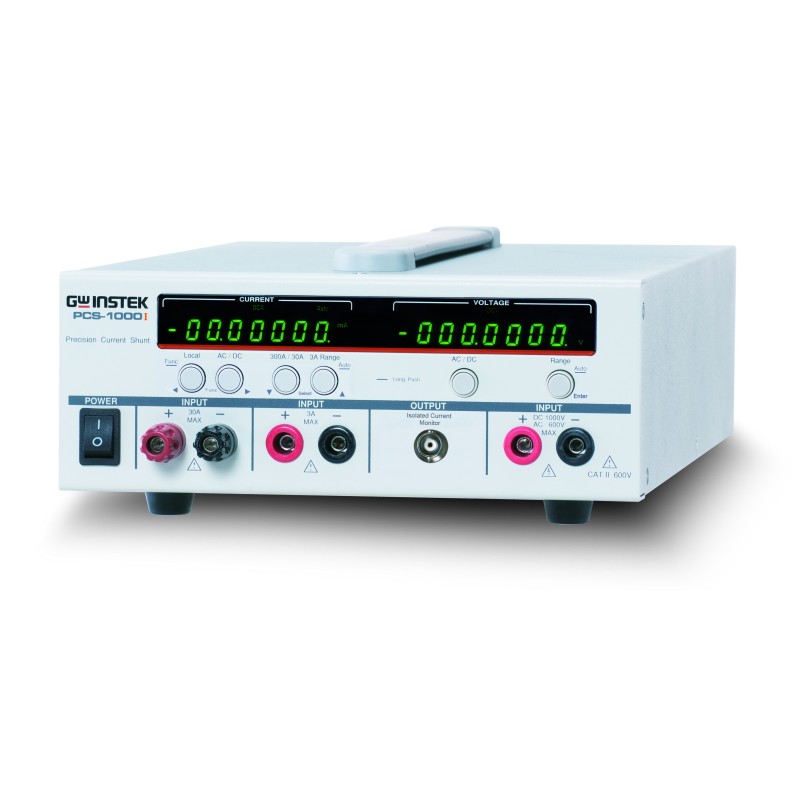

Le PCS-1000I de GW Instek est un shunt de courant AC/DC haute précision à sortie isolée, qui reprend la fonction de mesure simultanée tension-courant du PCS-1000. Il dispose de cinq résistances shunt indépendantes pour couvrir différents niveaux de courant (30 mA à 300 A), garantissant des mesures précises pour tous types d’instruments et alimentations.

Grâce à ses ADC 24 bits et à des composants électroniques à faible coefficient thermique, le PCS-1000I reste précis même lors de variations de température. La sélection automatique du niveau de mesure optimal permet d’obtenir la meilleure résolution sans intervention manuelle, ce qui simplifie et accélère les opérations.

Le PCS-1000I offre une sortie BNC isolée, compatible avec un oscilloscope, pour observer directement les variations de courant sans utiliser de sonde externe. Cette isolation garantit l’exactitude des mesures, même si l’oscilloscope n’a pas de canaux isolés.

Les interfaces USB et GPIB permettent un contrôle à distance, tandis que les commandes SCPI offrent la possibilité de lire et gérer les mesures directement depuis un PC.

Mesure simultanée de tension et de courant

Le PCS-1000I permet de mesurer simultanément le courant et la tension avec une résolution maximale de 6½ digits. L’installation est simple et ne nécessite aucun instrument supplémentaire par rapport aux testeurs conventionnels.

Cinq résistances shunt pour une mesure optimisée

Le PCS-1000I utilise cinq résistances shunt indépendantes pour sélectionner automatiquement le niveau de mesure optimal. Cette configuration offre une résolution supérieure à celle d’un shunt unique. Sur la plage 30 mA, la résolution atteint 0,01 μA, idéale pour les mesures de très faibles courants.

Contrôle à distance

Le PCS-1000I fournit des interfaces USB et GPIB pour un contrôle à distance. Les commandes SCPI permettent de lire les valeurs mesurées via un PC et de piloter la séquence de mesure. La connexion en série avec le DUT et le branchement parallèle de l’entrée de tension permettent d’effectuer des mesures simultanées tension/courant facilement.

Sortie de courant isolée

La sortie BNC isolée du PCS-1000I peut être connectée directement à un oscilloscope. Cette isolation évite les erreurs de mesure liées à la masse commune des entrées analogiques des oscilloscopes classiques.

Fonction de sélection automatique de plage

En maintenant la touche Auto, le PCS-1000I sélectionne automatiquement la plage offrant la meilleure résolution, économisant ainsi du temps et simplifiant les opérations.

Comparaison de connexion

La mesure simultanée courant-tension du PCS-1000I est plus simple que celle des instruments conventionnels, sans besoin d’instruments supplémentaires, et garantit une précision maximale.

Informations de commande

• PCS-1000I – Shunt de courant haute précision à sortie isolée

Accessoires inclus

• Guide de démarrage rapide x1
• Manuel utilisateur (CD) x1
• Cordon d’alimentation AC x1 (selon la région)
• Sonde avec pince crocodile GTL-105A x1
• Sonde banane GTL-207A x1
• Câble USB GTL-240 x1
• Kit d’accessoires de base PCS-001

Accessoires optionnels

• GRA-419-J : Kit de montage en rack (JIS)
• GRA-419-E : Kit de montage en rack (EIA)
