Références

• GDS-912 : Oscilloscope 100 MHz, 2 voies
• GDS-912G : Oscilloscope 100 MHz, 2 voies, intégrant un générateur de fonctions 25 MHz.

Caractéristiques principales

• Bande passante : 100 MHz
• Taux d’échantillonnage : jusqu’à 1 GS/s
• Nombre de voies : 2
• Temps de montée : ≤ 3,5 ns
• Limitation de bande passante : 20 MHz
• Résolution verticale (A/N) : 8 bits
• Tension d’entrée maximale : ≤ 300 Vrms
• Base de temps : de 2 ns/div à 1000 s/div
• Profondeur mémoire : 20 Mpts
• Affichage : écran LCD 7 pouces (800 × 480)
• Interface de communication : USB 2.0 (Hôte / Périphérique)

Générateur de Signaux intégré (GDS-912G)

• Fréquence maximale : 25 MHz
• Formes d’ondes standard : sinusoïdale, carrée, rampe, impulsionnelle et arbitraire

Références :

GDS-2104A Oscilloscope 100 MHz, 4 voies

GDS-2204A Oscilloscope 200 MHz, 4 voies

GDS-2304A Oscilloscope 300 MHz, 4 voies

Avantages techniques

• Bande passante : 300 MHz, 200 MHz et 100 MHz avec 4 voies d’entrée
• Taux d’échantillonnage : 2 GSa/s en temps réel, jusqu’à 100 GSa/s en temps équivalent
• Longueur d’enregistrement : 2 Mpts
• Amplificateur vertical : 1 mV/div à 10 V/div
• Base de temps : 1 ns/div à 100 s/div
• Taux de rafraîchissement des formes d’onde : 80 000 wfms/s pour une capture précise des signaux
• Écran : LCD TFT haute résolution de 8 pouces (800 × 600)
• Fonctions mémoire avancées : mémoire segmentée et recherche de formes d’onde pour optimiser l’efficacité de l’enregistrement
• Navigation dans les signaux : fonction zoom, lecture/pause pour un examen rapide des formes d’onde
• Mesures automatiques : 36 fonctions offrant de multiples options de mesure
• Modules optionnels : analyseur logique 8 ou 16 voies, générateur de fonctions
• Interfaces standard : USB
• Interfaces optionnelles : LAN / GPIB
• Analyse de bus : CAN/LIN évolutive, avec fonctions avancées de logique, d’enregistrement, de DVM et extension H

Références

• MPO-2202P : 200 MHz, 2 voies – Version Pro
• MPO-2204P : 200 MHz, 4 voies – Version Pro

Oscilloscope multifonction programmable

Caractéristiques principales

• Bande passante : 200 MHz
• Automatisation avancée : prise en charge de scripts Python pour le contrôle et l’automatisation des mesures
• Déclenchement et décodage des bus série : I²C, SPI, UART, CAN, LIN
• Décodage étendu : CAN FD, FlexRay, USB 2.0 (pleine vitesse), USB Power Delivery, I²S
• Enregistrement longue durée : suivi et capture des variations de signal jusqu’à 1'000 heures
• Fonction de stockage réseau intégrée
• Analyseur de spectre avec affichage spectrogramme
• Générateur de fonctions arbitraires intégré : 25 MHz, 2 voies
• Multimètre numérique intégré
• Alimentation stabilisée intégrée :
  • Sortie double canal
  • Tension réglable en continu de 1 V à 20 V
  • Pas de réglage : 0,1 V
• Interfaces de communication : LAN, USB Host / USB Device
• Affichage : écran couleur TFT 8 pouces, résolution WVGA 800 × 480

Références :

GDS-2102E Oscilloscope 100 MHz, 2 voies

GDS-2104E Oscilloscope 100 MHz, 4 voies

GDS-2202E Oscilloscope 200 MHz, 2 voies

GDS-2204E Oscilloscope 200 MHz, 4 voies

Avantages techniques

• Largeur de bande de 100 MHz ou 200 MHz, avec 2 ou 4 voies selon le modèle
• Taux d’échantillonnage en temps réel jusqu’à 1 Gé/s
• Profondeur de mémoire de 10 Mpts par voie, associée à la technologie d’affichage avancée des formes d’onde VPO (Visual Persistence Oscilloscope)
• Taux de rafraîchissement élevé jusqu’à 120'000 formes d’onde par seconde (wfms/s) pour une visualisation précise des événements transitoires
• Écran LCD TFT WVGA de 8 pouces, offrant une excellente lisibilité et un confort d’utilisation optimal
• Analyse FFT jusqu’à 1 M point, permettant une résolution élevée dans le domaine fréquentiel
• Filtres numériques passe-haut et passe-bas intégrés pour un traitement avancé du signal
• Mémoire segmentée jusqu’à 29'000 segments, avec fonctions de recherche de formes d’onde pour une capture et une analyse efficaces des événements rares
• Fonctions avancées de déclenchement et de décodage des bus série : I²C, SPI, UART, CAN et LIN
• Fonction d’enregistrement des données permettant de surveiller l’évolution des signaux sur une durée pouvant atteindre 100 heures
• Stockage des données à distance via Internet, facilitant le partage et l’analyse hors site

Références :

GDS-3352A Oscilloscope 350 MHz, 2 voies

GDS-3354A Oscilloscope 350 MHz, 4 voies

GDS-3652A Oscilloscope 650 MHz, 2 voies

GDS-3654A Oscilloscope 650 MHz, 4 voies

GDS-3102A Oscilloscope 1 GHz, 2 voies

GDS-3104A Oscilloscope 1 GHz, 4 voies

Avantages techniques

• Large bande passante de 1 GHz, 650 MHz ou 350 MHz, avec configuration à deux ou quatre voies, pour une analyse précise des signaux haute fréquence.
• Taux d’échantillonnage élevé : jusqu’à 5 GSa/s en temps réel sur une voie et 2,5 GSa/s en temps réel sur l’ensemble des voies, garantissant une acquisition fidèle des signaux rapides et transitoires.
• Profondeur de mémoire étendue de 200 Mpts par voie, permettant l’enregistrement et l’analyse détaillée de formes d’onde longues et complexes.
• Taux de rafraîchissement élevé atteignant 200'000 formes d’onde par seconde (wfm/s), facilitant la détection des événements sporadiques et rares.
• Écran LCD TFT couleur de 10,2 pouces (800 × 480), offrant une visualisation confortable et claire des signaux et des mesures.
• Fonctions avancées de recherche de signaux, optimisant l’exploitation de la longueur d’enregistrement et accélérant l’identification des événements pertinents.
• 38 fonctions de mesure automatiques, proposant un large éventail d’outils d’analyse pour une évaluation rapide et fiable des signaux.
• Mode d’acquisition haute résolution, améliorant la précision des mesures et réduisant le bruit pour une analyse plus fine.
• Fonctions de déclenchement et de décodage des bus série I²C, UART, CAN et LIN, idéales pour les applications embarquées et industrielles.
• Analyseur de spectre double canal intégré (DC à 2,5 GHz) avec affichage spectrogramme, permettant une analyse simultanée dans les domaines temporel et fréquentiel.
• Générateur de signaux arbitraires intégré, 25 MHz, deux voies, pour la génération de formes d’onde personnalisées et les tests fonctionnels.
• Options avancées disponibles :
  • Ensemble de 13 mesures dédiées à l’analyse de puissance
  • Analyseur logique 16 voies (MSO) pour l’analyse combinée des signaux analogiques et numériques

Informations de commande

• GDP-025 – Sonde différentielle haute tension 25 MHz
• GDP-050 – Sonde différentielle haute tension 50 MHz
• GDP-100 – Sonde différentielle haute tension 100 MHz

Caractéristiques principales

• Bandes passantes disponibles : 25 MHz, 50 MHz et 100 MHz
• Mesure de tension différentielle jusqu’à 7 000 V (GDP-050 / GDP-100)
• Mesure de tension différentielle jusqu’à 1 400 V (GDP-025)
• Options d’atténuation flexibles adaptées à de nombreuses applications
• Conception modulaire avec connecteurs de sonde interchangeables, permettant une grande polyvalence et une adaptation facile à différents environnements de test

Applications

• Conception d’alimentations électriques
• Évaluation de composants de puissance
• Conception de convertisseurs de puissance
• Mesures flottantes et applications haute tension

Références :

• MSO22-070 2 voies, 70 MHz
• MSO22-100 2 voies, 100 MHz
• MSO22-200 2 voies, 200 MHz
• MSO22-350 2 voies, 350 MHz
• MSO22-500 2 voies, 500 MHz
• MSO24-070 4 voies, 70 MHz
• MSO24-100 4 voies, 100 MHz
• MSO24-200 4 voies, 200 MHz
• MSO24-350 4 voies, 350 MHz
• MSO24-500 4 voies, 500 MHz

Optimisez l’espace de votre laboratoire sans compromettre les performances. Avec seulement 38 mm d’épaisseur et un poids inférieur à 1,8 kg, la Série 2 MSO est un oscilloscope à signaux mixtes complet doté d’un écran tactile intuitif.

Il offre des performances de mesure en temps réel dans un format compact, comparable à une tablette. Que ce soit en laboratoire, en salle de cours ou sur le terrain, il répond avec précision et fiabilité aux défis de mesure les plus exigeants.

Voies d’entrée analogiques

2 ou 4 entrées analogiques

Bande passante

70 MHz, 100 MHz, 200 MHz, 350 MHz ou 500 MHz

Fréquence d’échantillonnage

• 2,5 Géch./s (demi-voies)
• 1,25 Géch./s (toutes les voies)

Longueur d’enregistrement

10 millions de points par voie

Résolution verticale

• CAN 8 bits
• Jusqu’à 16 bits en mode haute résolution

Déclenchements standards

Front, largeur d’impulsion, impulsion parasite (runt), délai d’attente, logique, établissement et maintien (setup & hold), temps de montée/descente, bus parallèle

Fonctions d’analyse standards

• Curseurs : signal, barres verticales, barres horizontales, combinées
• Mesures : 36 mesures automatiques
• Tracés : mode XY, test de masque (Pass/Fail)
• Mathématiques : opérations arithmétiques, FFT, éditeur d’équations avancé
• Recherche : basée sur tout critère de déclenchement

Affichage

• Écran couleur TFT 10,1” (25,6 cm)
• Résolution WXGA (1280 × 800)
• Écran tactile capacitif multipoint

Connectivité

• Port USB 2.0 périphérique
• Port USB 2.0 hôte
• LAN Ethernet 10/100 Base-T

Commande à distance :
Visualisation et contrôle à distance via réseau grâce à VNC (Virtual Network Computing).

Fixation & Sécurité

• Interface VESA 100 × 100 mm
• Verrou de sécurité Kensington

Sondes fournies :
Une sonde passive TPP0200 200 MHz 10:1 par voie

Options disponibles

Déclenchement et décodage série :
I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN, SENT

Voies numériques :
16 entrées numériques

Générateur de fonctions arbitraires

• Génération jusqu’à 50 MHz
• Formes d’onde : arbitraire, sinusoïdale, carré, impulsion, rampe, triangle, CC, gaussienne, lorentzienne, montée/descente exponentielle, sinc, bruit, demi-sinus, cardiaque

Générateur de motifs numériques

• 4 bits
• Modes utilisateur, manuel et bascule

Voltmètre numérique

• Mesures RMS DC+AC, DC, AC sur 4 digits
• Compteur de fréquence 5 digits

Compteur de fréquence de déclenchement :
Résolution 8 digits

Batterie

• Double emplacement avec remplacement à chaud
• Jusqu’à 8 heures d’autonomie typique (avec deux batteries)

Outils collaboratifs (option) :

TekDrive™
Stockage et partage cloud des signaux, configurations et captures d’écran au sein de votre équipe.

TekScope™
Contrôle de base de l’instrument et transfert des signaux vers PC. Analyse hors ligne avancée (décodage protocolaire, mesures automatisées, etc.).

Références :

GDS-1102B Oscilloscope 100 MHz, 2 voies

GDS-1104B Oscilloscope 100 MHz, 4 voies

GDS-1202B Oscilloscope 200 MHz, 2 voies

Avantages techniques

• Bande passante de 200 MHz et 100 MHz pour les modèles à 2 voies
• Bande passante de 100 MHz pour le modèle à 4 voies
• Taux d’échantillonnage maximal de 1 GSa/s
• Profondeur de mémoire maximale de 10 Mpts par voie
• Écran LCD WVGA de 7 pouces (800 × 480)
• Affichage en dégradé de 256 couleurs pour une meilleure visualisation et analyse des formes d’onde
• Fonctions avancées de déclenchement et de décodage des bus série : I²C, SPI, UART, CAN et LIN
• Analyse fréquentielle FFT avec une longueur de trace jusqu’à 1 Mpt
• Fonction Zero Key pour un réglage rapide du temps horizontal, de la tension verticale et du déclenchement
• Design extérieur compact et innovant, idéal pour les laboratoires et les applications mobiles

Références

• MSO-2102EA : Oscilloscope 100 MHz, 2 voies, intégrant un analyseur logique 16 voies et un générateur de fonctions 25 MHz à 2 voies.
• MSO-2104EA : Oscilloscope 100 MHz, 4 voies, intégrant un analyseur logique 16 voies et un générateur de fonctions 25 MHz à 2 voies.
• MSO-2202EA : Oscilloscope 200 MHz, 2 voies, intégrant un analyseur logique 16 voies et un générateur de fonctions 25 MHz à 2 voies.
• MSO-2204EA : Oscilloscope 200 MHz, 4 voies, intégrant un analyseur logique 16 voies et un générateur de fonctions 25 MHz à 2 voies.

Avantages techniques

• Bande passante de 100 MHz ou 200 MHz, avec 2 ou 4 canaux selon le modèle.
• Les oscilloscopes de la série MSO-2000EA intègrent un analyseur logique 16 voies ainsi qu’un générateur de formes d’onde arbitraires 25 MHz à deux voies.
• Taux d’échantillonnage en temps réel de 1 Géch/s par canal pour les modèles à 2 voies ; 1 Géch/s maximum pour les modèles à 4 voies.
• Profondeur de mémoire maximale de 10 Mpts et technologie avancée d’affichage des formes d’onde VPO.
• Taux de rafraîchissement pouvant atteindre 120'000 formes d’onde par seconde (wfm/s).
• Écran LCD TFT WVGA de 8 pouces pour une visualisation claire et détaillée.
• Logiciel gratuit d’analyse de la réponse en fréquence inclus.
• FFT jusqu’à 1 M de points pour des mesures de haute résolution dans le domaine fréquentiel.
• Fonctions de filtrage passe-haut, passe-bas et passe-bande intégrées.
• Jusqu’à 29 000 segments de mémoire avec fonction de recherche avancée de formes d’onde.
• Fonctions complètes de déclenchement et de décodage des bus série : I²C, SPI, UART, CAN et LIN.
• Fonction d’enregistrement de données longue durée, permettant le suivi des signaux jusqu’à 100 heures.
• Fonction de stockage réseau pour une intégration facilitée dans les environnements de travail connectés.

Références

• GCP-300 : Sonde de courant, 400 A, DC à 300 kHz
• GCP-500 : Sonde de courant, 200 A, DC à 500 kHz
• GCP-1000 : Sonde de courant, 70 A, DC à 1 MHz

Références :

• TMDP0200 25x/250x, 750 V, 200 MHz, TekVPI
• THDP0200 50x/500x, 1'500 V, 200 MHz, TekVPI
• THDP0100 100x/1000x, 6'000 V, 100 MHz, TekVPI
• P5200A 50x/500x, 1'300 V, 50 MHz, BNC
• P5202A 20x/200x, 640 V, 100 MHz, TekProbe
• P5205A 50x/500x, 1'300 V, 100 MHz, TekProbe
• P5210A 100x/1000x, 5'600 V, 50 MHz, TekProbe

Description Générale

Les sondes différentielles haute tension constituent une solution professionnelle et sécurisée pour la mesure de signaux électriques à haute tension dans des environnements exigeants. Conçues pour offrir précision, fiabilité et sécurité, elles permettent d’effectuer des mesures différentielles sur des circuits flottants tout en utilisant des oscilloscopes référencés à la masse.

Caractéristiques Techniques Principales

Performances Clés

• Bande passante : jusqu’à 200 MHz
• Tension différentielle maximale : jusqu’à 6'000 V (DC + crête AC)
• Tension en mode commun : jusqu’à 2'300 V RMS

Fonctionnalités Avancées

• Indicateur de dépassement de plage (Overrange)
• Certification de sécurité
• Atténuation commutable
• Limitation de bande passante commutable

Applications

• Mesures sur circuits flottants
• Conception d’alimentations à découpage
• Conception de variateurs moteurs
• Conception de ballasts électroniques
• Conception d’écrans CRT
• Conception et maintenance de convertisseurs de puissance
• Évaluation de dispositifs de puissance

Références

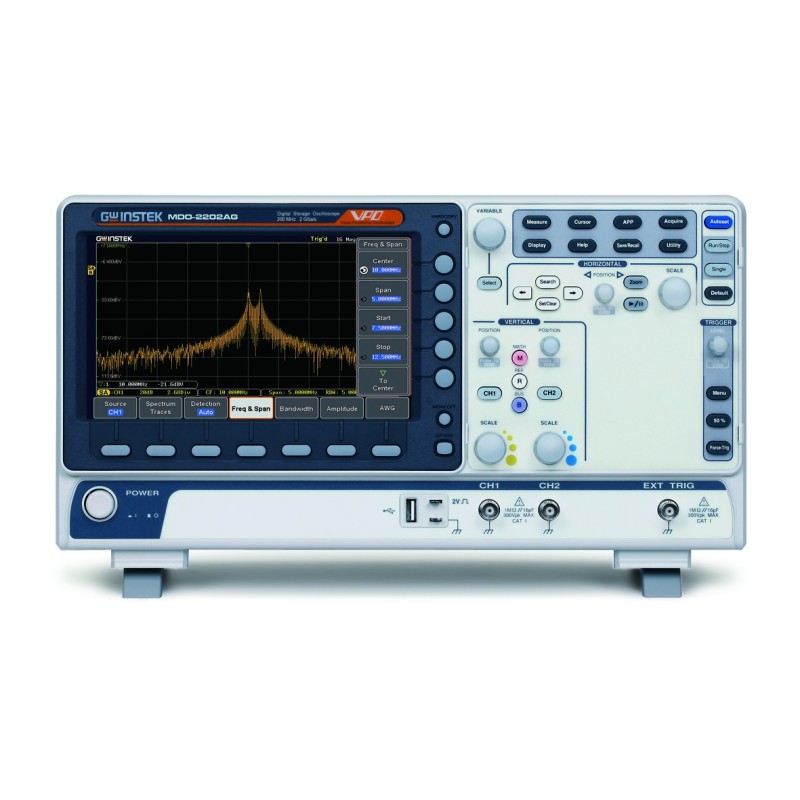

• MDO-2102EG – Oscilloscope 100 MHz, 2 voies, avec Analyseur de Spectre et Générateur de Fonctions 25 MHz à 2 voies
• MDO-2104EG – Oscilloscope 100 MHz, 4 voies, avec Analyseur de Spectre et Générateur de Fonctions 25 MHz à 2 voies
• MDO-2202EG – Oscilloscope 200 MHz, 2 voies, avec Analyseur de Spectre et Générateur de Fonctions 25 MHz à 2 voies
• MDO-2204EG – Oscilloscope 200 MHz, 4 voies, avec Analyseur de Spectre et Générateur de Fonctions 25 MHz à 2 voies
• MDO-2102EX – Oscilloscope 100 MHz, 2 voies, avec Analyseur de Spectre, Générateur de Fonctions 25 MHz à 2 voies, multimètre numérique et alimentation stabilisée
• MDO-2104EX – Oscilloscope 100 MHz, 4 voies, avec Analyseur de Spectre, Générateur de Fonctions 25 MHz à 2 voies, multimètre numérique et alimentation stabilisée
• MDO-2202EX – Oscilloscope 200 MHz, 2 voies, avec Analyseur de Spectre, Générateur de Fonctions 25 MHz à 2 voies, multimètre numérique et alimentation stabilisée
• MDO-2204EX – Oscilloscope 200 MHz, 4 voies, avec Analyseur de Spectre, Générateur de Fonctions 25 MHz à 2 voies, multimètre numérique et alimentation stabilisée

Avantages techniques

• Bandes passantes disponibles : 100 MHz et 200 MHz, avec 2 ou 4 voies
• Taux d’échantillonnage en temps réel 1 Gé/s par voie
• Profondeur de mémoire de 10 Mpoints par canal, avec technologie d’affichage des formes d’onde VPO
• Taux de rafraîchissement des signaux jusqu’à 120'000 wfms/s
• Écran LCD TFT WVGA 8 pouces pour une visualisation claire et détaillée
• Logiciel gratuit d’analyse de la réponse en fréquence
• FFT jusqu’à 1 Mpoint, offrant une haute résolution pour l’analyse fréquentielle
• Filtres numériques intégrés : passe-haut, passe-bas et passe-bande
• 29 000 mémoires segmentées et fonctions avancées de recherche de formes d’onde
• Déclenchement et décodage des bus série : I²C, SPI, UART, CAN et LIN
• Fonction d’enregistrement des données, permettant le suivi des signaux pendant 1 000 heures
• Fonction de stockage en réseau pour une gestion efficace des données
• Fonction de test de masque pour la validation rapide des signaux
• Analyseur de Spectre intégré, DC à 500 MHz
• Générateur de Fonctions 2 voies, 0,1 Hz à 25 MHz, 200 Mé/s, 14 bits
• Forme d'ondes : Sinus, Carrée, Impulsion, Rampe, Continue, Bruit, Sinc, Gaston, Lorentz, Montée exponentielle, Descente exponentielle, Haversine, Cardiaque

Multimètre et Alimentation intégrés (Série MDO-2000EX)

• Multimètre 6'000 points RMS vrai
• Alimentation stabilisée variable 0 à 5 V, 1 A, variation continue par pas de 0,1 V
