GDB-03 - Kit de formation et d’apprentissage pour oscilloscope

Le kit de formation et d’apprentissage pour oscilloscope GDB-03 est une solution pédagogique complète, spécialement conçue pour l’enseignement pratique et la démonstration des oscilloscopes. Il est entièrement compatible avec les oscilloscopes des séries GDS-3000, GDS-2000A, MSO-2000A et GDS-2000E.

Ce kit permet aux utilisateurs de maîtriser efficacement les fonctions fondamentales et avancées des oscilloscopes numériques à mémoire (DSO). Grâce à des procédures de formation structurées et à des scénarios de signaux inspirés de situations réelles, les utilisateurs acquièrent une expérience pratique des techniques de mesure essentielles ainsi que des fonctions d’analyse avancées couramment utilisées sur les oscilloscopes modernes haute performance.

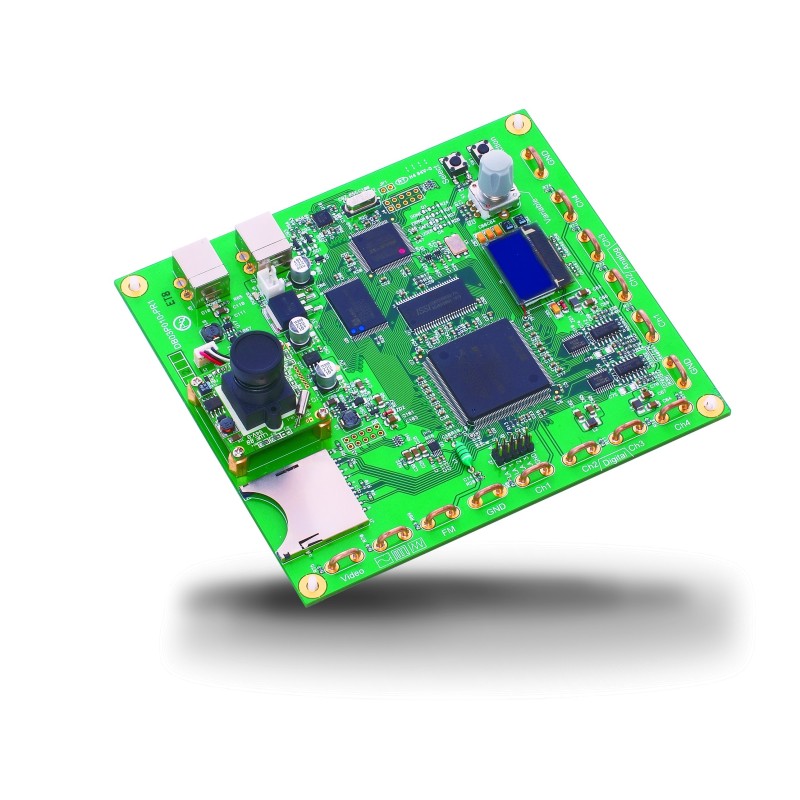

Au cœur du GDB-03 se trouve une carte générateur de signaux polyvalente, capable de produire une large gamme de formes d’ondes reproduisant des conditions de mesure réelles. Associé à un programme de formation complet, le GDB-03 permet aux utilisateurs de développer les compétences et la confiance nécessaires pour exploiter efficacement un oscilloscope dans des environnements éducatifs, en laboratoire ou professionnels.

Aperçu du programme de formation

Formation de base à l’oscilloscope

• Lab 1 : Connexion et visualisation d’une forme d’onde
• Lab 2 : Compensation de la sonde (signal carré 1 kHz)
• Lab 3 : Réglage de l’échelle et de la position de la forme d’onde (signal carré)
• Lab 4 : Mesure manuelle d’une forme d’onde (signal carré : compteur de fréquence, mesure par curseurs)
• Lab 5 : Mesures automatiques (incluant la fonction bruit ; mesures automatiques et par curseurs)
• Lab 6 : VPO (signal VPO, modes couleur et niveaux de gris)
• Lab 7 : Fonction Autoset (ajustement automatique à l’écran, priorité AC)
• Lab 8 : Plage automatique
• Lab 9 : Sauvegarde des données à l’aide de la fonction de copie d’écran (hardcopy)

Formation avancée à l’oscilloscope

• Lab 1 : Mesures automatiques avec fenêtrage (gating)
• Lab 2 : Utilisation du mode Peak Detect
• Lab 3 : Mesure de signaux basse vitesse
• Lab 4 : Analyse de signaux bruités
• Lab 5 : Fonction de zoom temporel
• Lab 6 : Mesure de signaux transitoires
• Lab 7 : Formes d’onde de Lissajous et mesure de phase
• Lab 8 : Déclenchement sur impulsions aberrantes (Runt trigger)
• Lab 9 : Déclenchement vidéo
• Lab 10 : Déclenchement sur fronts montant et descendant
• Lab 11 : Déclenchement sur largeur d’impulsion
• Lab 12 : Fonction Hold-off
• Lab 13 : Fenêtre fractionnée 1
• Lab 14 : Fenêtre fractionnée 2
• Lab 15 : Analyse de signaux UART
• Lab 16 : Analyse de signaux I²C
• Lab 17 : Analyse de signaux SPI
• Lab 18 : Analyse de signaux CAN
• Lab 19 : Analyse de signaux LIN
