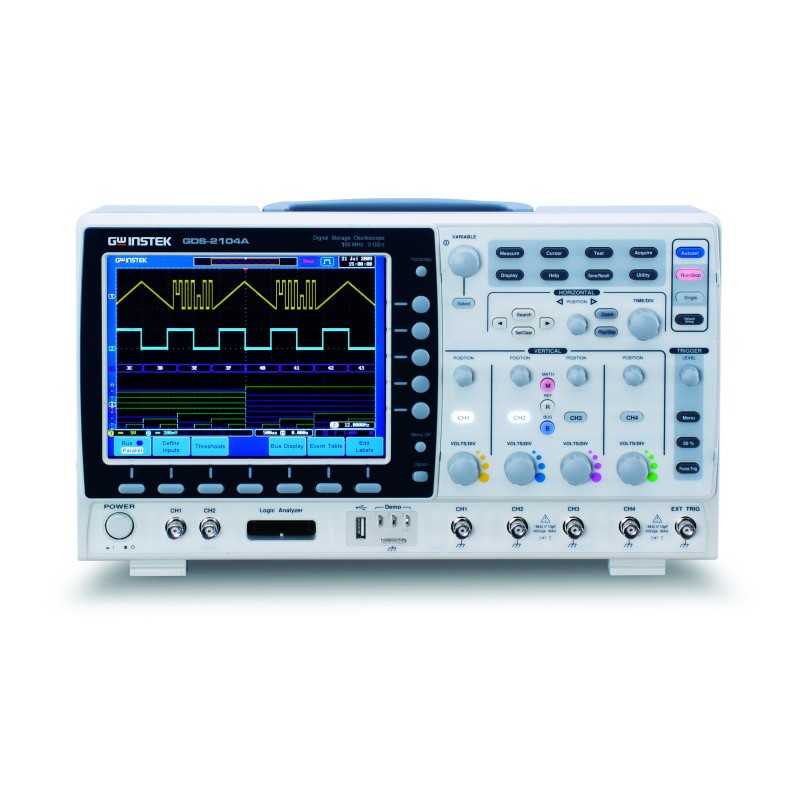

GDS-2000A Series - Oscilloscope 100/200/300 MHz, 4 voies

Name: GDS-2000A Series - Oscilloscope 100/200/300 MHz, 4 voies
Brand: GW Instek
SKU: GDS-2000A Series

Références :

GDS-2104A Oscilloscope 100 MHz, 4 voies

GDS-2204A Oscilloscope 200 MHz, 4 voies

GDS-2304A Oscilloscope 300 MHz, 4 voies

Avantages techniques

Bande passante : 300 MHz, 200 MHz et 100 MHz avec 4 voies d’entrée
Taux d’échantillonnage : 2 GSa/s en temps réel, jusqu’à 100 GSa/s en temps équivalent
Longueur d’enregistrement : 2 Mpts
Amplificateur vertical : 1 mV/div à 10 V/div
Base de temps : 1 ns/div à 100 s/div
Taux de rafraîchissement des formes d’onde : 80 000 wfms/s pour une capture précise des signaux
Écran : LCD TFT haute résolution de 8 pouces (800 × 600)
Fonctions mémoire avancées : mémoire segmentée et recherche de formes d’onde pour optimiser l’efficacité de l’enregistrement
Navigation dans les signaux : fonction zoom, lecture/pause pour un examen rapide des formes d’onde
Mesures automatiques : 36 fonctions offrant de multiples options de mesure
Modules optionnels : analyseur logique 8 ou 16 voies, générateur de fonctions
Interfaces standard : USB
Interfaces optionnelles : LAN / GPIB
Analyse de bus : CAN/LIN évolutive, avec fonctions avancées de logique, d’enregistrement, de DVM et extension H

Bande Passante: 100 MHz

Taux d’échantillonnage en temps réel de 2 GSa/s et bande passante jusqu’à 300 MHz

L’oscilloscope numérique à mémoire série GDS-2000A propose des configurations jusqu’à 4 voies et plusieurs options de bande passante : 100 MHz, 200 MHz et 300 MHz. Chaque modèle offre un taux d’échantillonnage en temps réel maximal de 2 GSa/s et un taux d’échantillonnage en temps équivalent jusqu’à 100 GSa/s.

Équipé d’un écran LCD TFT haute résolution de 8 pouces (800 × 600), d’une plage verticale de 1 mV/div à 10 V/div et d’une base de temps de 1 ns/div à 100 s/div, le GDS-2000A permet de visualiser avec précision des formes d’onde complexes, même pour des signaux difficiles ou très rapides.

Longueur d’enregistrement de 2 Mpts, mémoire segmentée et fonctions de recherche

La série GDS-2000A dispose d’une longueur d’enregistrement de 2 Mpts par voie, complétée par des fonctionnalités avancées telles que la mémoire segmentée et la recherche de formes d’onde.

La mémoire segmentée peut être divisée en 2048 sections, permettant de capturer uniquement les événements d’intérêt et d’ignorer les signaux non pertinents, optimisant ainsi l’efficacité de l’enregistrement.
La fonction de recherche de formes d’onde permet de localiser et de marquer automatiquement les sections qui répondent à des conditions définies par l’utilisateur, directement dans l’ensemble de la mémoire.
La fenêtre de zoom et le bouton Play/Pause facilitent la navigation rapide à travers toutes les formes d’onde affichées, offrant un contrôle total et précis sur l’analyse des signaux.

Accessoires standards

Manuel utilisateur sur CD
Câble d’alimentation
Sondes passives commutables (10:1 / 1:1) :
- GTP-150A-2, 150 MHz pour GDS-2104A (1 par voie)
- GTP-250A-2, 250 MHz pour GDS-2204A (1 par voie)
- GTP-350A-2, 350 MHz pour GDS-2304A (1 par voie)
