GRF-1300A – Système de formation RF et communications

Le GRF-1300A est conçu comme accessoire optionnel de l’analyseur de spectre GSP-730 et constitue une plateforme complète dédiée aux travaux pratiques en communications RF.

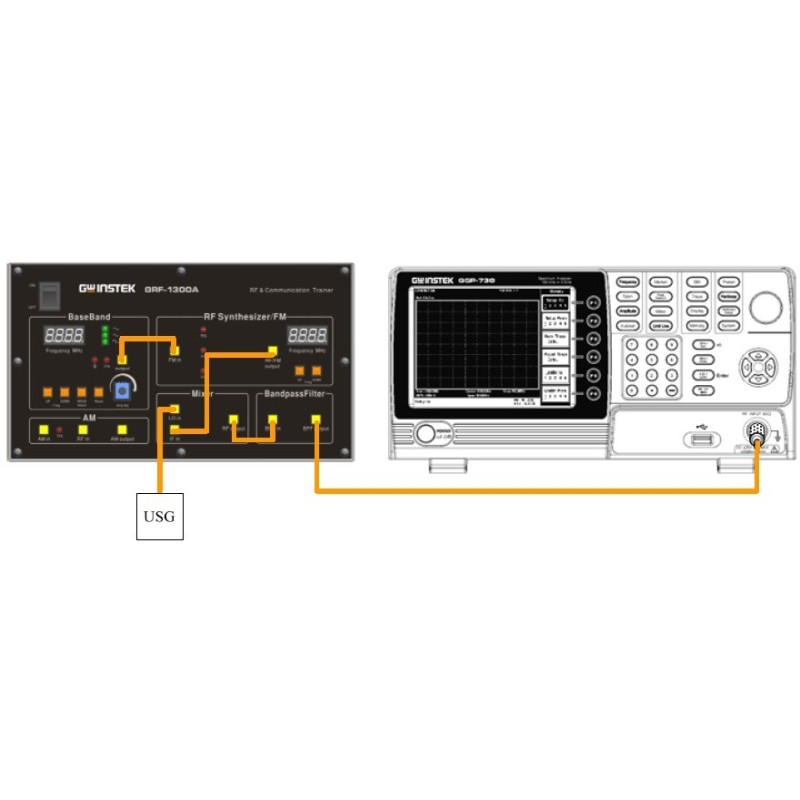

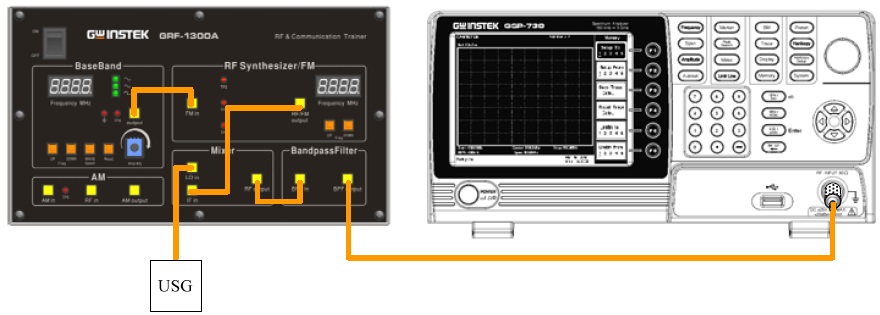

Évolution du modèle GRF-1300, le GRF-1300A intègre désormais un mélangeur et un filtre passe-bande, permettant des démonstrations plus avancées. Associé au GSP-730 et à un générateur de signaux USG-LF, le système permet de réaliser des mesures de type analyseur de réseau scalaire, facilitant la compréhension des caractéristiques des mélangeurs et des filtres.

La combinaison du générateur USG-LF et de la fonction mélangeur du GRF-1300A permet de produire des signaux modulés AM et FM à 2,4 GHz. Le filtre passe-bande intégré purifie le signal de sortie en éliminant les harmoniques et signaux parasites générés lors de la conversion de fréquence.

Solution clé en main pour les formations RF et Communications

Configuration complète de laboratoire :

• GSP-730, Analyseur de spectre 3 GHz ×1
• USG-LF, Générateur de signaux RF ×1
• GRF-1300A, Système de formation RF ×1
• ADP-003, Adaptateur N vers SMA ×1

GSP-730 – Analyseur de spectre 3 GHz

Accessoires standards :

• Guide de démarrage rapide ×1
• Manuel utilisateur (CD) ×1
• Cordon d’alimentation ×1

GRF-1300A – Système de formation RF et communications

Accessoires standards :

• Manuel d’expérimentation (version étudiant) ×1
• Cordon d’alimentation ×1
• CD-ROM avec présentations PowerPoint et logiciel Primary RF ×1
• Câbles RF ×6
• Antennes ×2
• Adaptateur N vers SMA ×1

Option :

• GBK-002 – Manuel d’expérimentation (version enseignant)
• USG-LF44 – Générateur de signaux RF

USG-LF – Générateur de signaux RF

Accessoires standards :

• Câble USB ×1
• CD-ROM avec logiciel USG, logiciel Primary RF et manuel utilisateur ×1

Téléchargements gratuits

• Logiciel Primary RF (contrôle à distance)
• Programme Java USG
