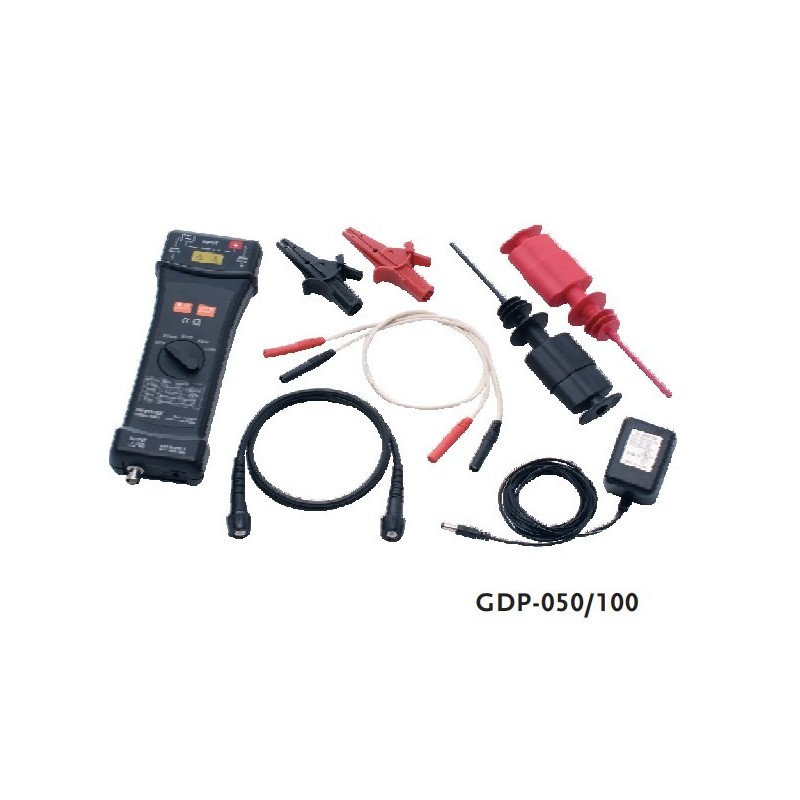

  • GDP-050 / GDP-100
Sondes différentielle à haute tension

GDP-Series - Sondes différentielle à haute tension



Logo GW Instek




Informations de commande

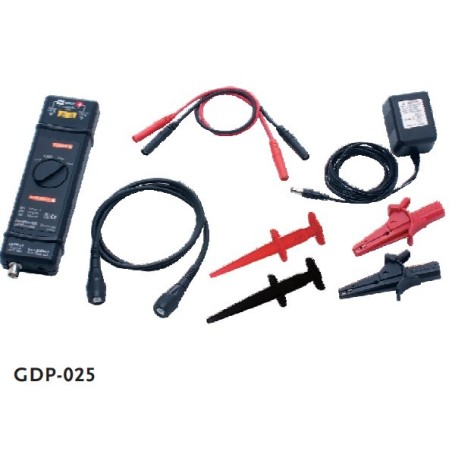

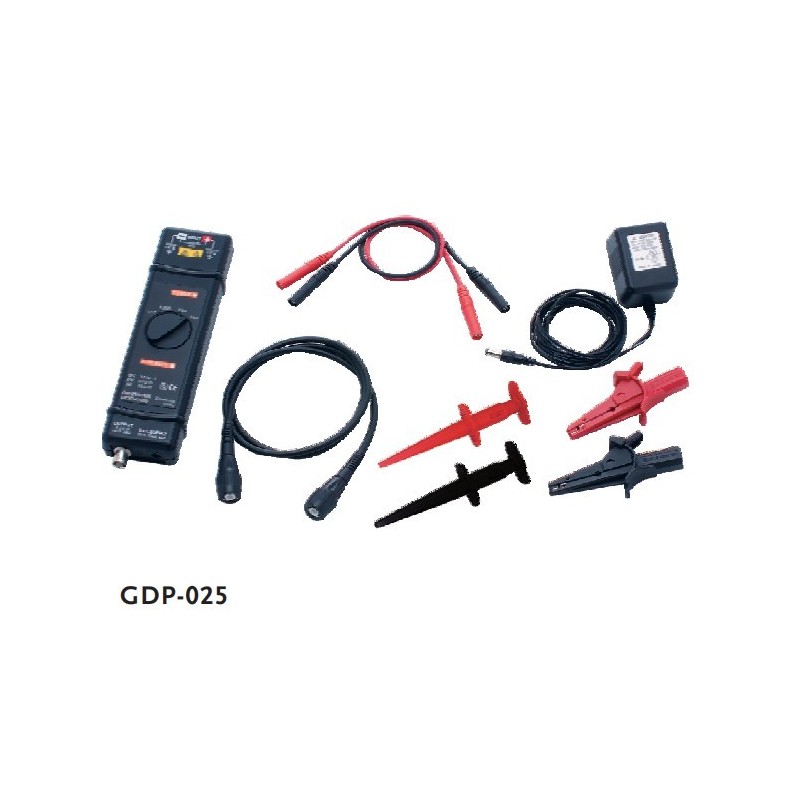

  • GDP-025 – Sonde différentielle haute tension 25 MHz
  • GDP-050 – Sonde différentielle haute tension 50 MHz
  • GDP-100 – Sonde différentielle haute tension 100 MHz

Caractéristiques principales

  • Bandes passantes disponibles : 25 MHz, 50 MHz et 100 MHz
  • Mesure de tension différentielle jusqu’à 7 000 V (GDP-050 / GDP-100)
  • Mesure de tension différentielle jusqu’à 1 400 V (GDP-025)
  • Options d’atténuation flexibles adaptées à de nombreuses applications
  • Conception modulaire avec connecteurs de sonde interchangeables, permettant une grande polyvalence et une adaptation facile à différents environnements de test

Applications

  • Conception d’alimentations électriques
  • Évaluation de composants de puissance
  • Conception de convertisseurs de puissance
  • Mesures flottantes et applications haute tension



Bande Passante: DC ~ 25 MHz
Tension: 1'400 V

GW Innstek GDP Series High Voltage diffrential probes



La série de sondes GDP offre des bandes passantes de 25 MHz, 50 MHz et 100 MHz, permettant aux utilisateurs d’effectuer en toute sécurité des mesures haute tension sur des circuits flottants.

Ces sondes différentielles haute tension convertissent les signaux flottants en signaux de faible tension référencés à la masse, pouvant ainsi être affichés facilement et en toute sécurité sur tout oscilloscope à masse commune.

Les modèles GDP-025 / GDP-050 / GDP-100 disposent de réglages d’atténuation sélectionnables par l’utilisateur, offrant une grande polyvalence et permettant leur utilisation dans un large éventail d’applications.

Chaque sonde est fournie avec des accessoires de pointe, facilitant les mesures sur des composants de petite ou grande taille, y compris dans des espaces restreints ou difficiles d’accès.

De plus, les modèles GDP-025 / GDP-050 / GDP-100 intègrent un indicateur de surcharge qui avertit l’utilisateur lorsque le signal d’entrée dépasse la plage dynamique de la sonde, garantissant ainsi une utilisation fiable et sécurisée.
