Référence

FCS3000 Logiciel de simulation de pile à combustible

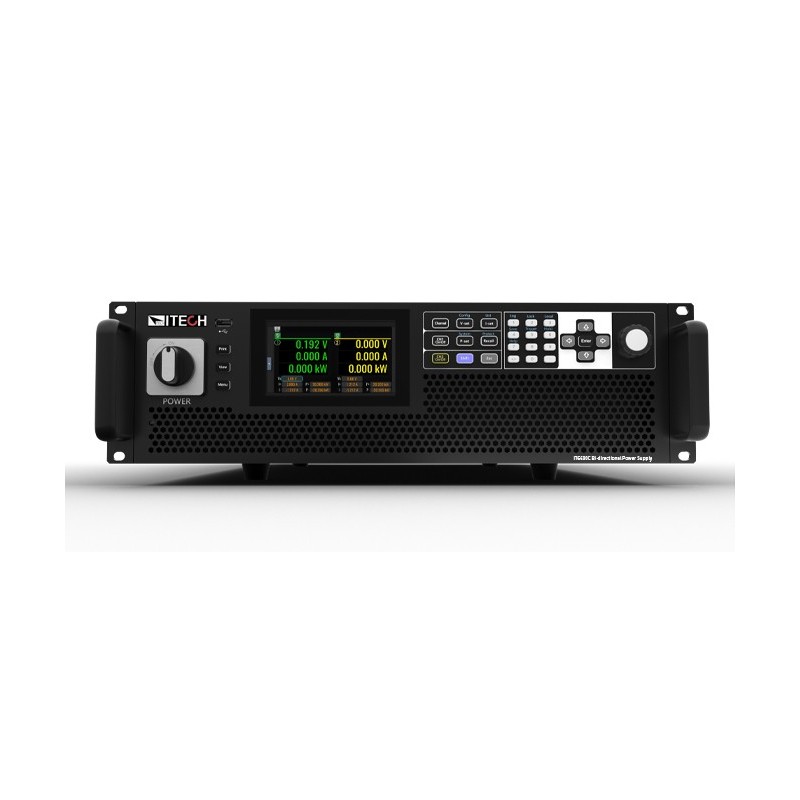

Le logiciel FCS3000, associé à l’alimentation DC bidirectionnelle IT6000C et au système d’alimentation régénératif IT6000B, permet de simuler avec précision la courbe de polarisation d’un empilement (stack) de pile à combustible.

Le système prend en charge une tension de sortie jusqu’à 2250 V et une puissance extensible jusqu’à 1152 kW, répondant ainsi aux exigences des applications de simulation de piles à combustible haute puissance.

Le FCS3000 est conçu pour remplacer les piles à combustible réelles en laboratoire et fournir une plateforme de simulation performante et flexible pour la recherche sur l’énergie hydrogène et les systèmes de propulsion hybrides.

En supprimant l’utilisation de stacks physiques, il permet de réduire les coûts d’essai, de simplifier la mise en place des bancs de test et d’éviter la dégradation des performances liée aux essais répétés sur des systèmes réels.

Grâce à son interface intuitive et à ses fonctions complètes de génération de rapports, le FCS3000 fournit un support de données fiable pour les travaux expérimentaux et la recherche théorique.

Caractéristiques principales

• Sortie automatique large plage avec tension jusqu’à 2250 V
• Puissance de simulation extensible jusqu’à 1152 kW
• Courbe de polarisation de pile à combustible personnalisable (jusqu’à 4096 points programmables)
• Importation de fichiers .csv pour simulation personnalisée
• Fonctions d’enregistrement et d’exportation des données
• Interface graphique avec affichage en temps réel de la tension, du courant et de la puissance de sortie

Références (pour T6500C/IT6000B/IT6000C/IT-M3600)

SAS1000 Logiciel de simulation de champ photovoltaïque

SAS1000L Logiciel de simulation de champ photovoltaïque ≤15kW)

SAS1000M Logiciel de simulation de champ photovoltaïque (multi-voies)

ITECH lance sa dernière solution de simulation photovoltaïque haute vitesse et haute performance. Associé à des alimentations DC de forte puissance, le logiciel SAS1000/L permet de reproduire avec précision les courbes I-V des champs photovoltaïques, avec une tension maximale de 2250 V et une puissance système extensible jusqu’à 10 MW.

La solution offre un temps de réponse rapide, une excellente précision de contrôle, une grande répétabilité ainsi qu’une stabilité et une exactitude élevées. Elle intègre des modèles conformes aux normes EN 50530, Sandia National Laboratories PV model, NB/T 32004, CGC/GF004 et CGC/GF035.

L’utilisateur peut configurer facilement les réglementations de test, les matériaux, les paramètres Vmp, Pmp et autres, afin de simuler les caractéristiques des courbes I-V et de générer automatiquement des rapports d’essai. Cette solution est idéale pour les tests statiques et dynamiques des performances MPPT des onduleurs photovoltaïques.

Caractéristiques principales

• Sortie automatique large plage, tension jusqu’à 2250 V
• Puissance extensible jusqu’à 10 MW
• Modèle mathématique intégré pour la simulation précise des courbes I-V
• Simulation de différentes technologies de cellules solaires (monocristallin, polycristallin, couches minces), avec paramétrage du Fill Factor
• Simulation des courbes I-V en fonction de la température et de l’irradiation
• Simulation des conditions d’ombrage (nuages, arbres, etc.)
• Tests d’efficacité MPPT statiques et dynamiques
• Programmes de test intégrés conformes aux normes EN 50530, Sandia National Laboratories PV model, NB/T 32004, CGC/GF004 et CGC/GF035, avec génération automatique de rapports
• Interface logicielle graphique avec affichage en temps réel de l’état MPPT
• Programmation automatique de jusqu’à 100 courbes I-V via les paramètres Voc, Isc, FF, Pm, etc.
• Gestion de courbes 100 × 128 points et programmation haute résolution jusqu’à 4096 points
• Réglage de l’impédance de sortie
• Paramétrage indépendant des transitions de modes avec temps de montée et descente ajustables
• Commutation bidirectionnelle du courant sans interruption, adaptée aux simulations rapides de charge/décharge
• Conformité intégrée aux normes DIN 40839 et ISO 16750-2
• Interfaces standard USB, RS232, GPIB et LAN (compatible LXI)
• Prise en charge jusqu’à 20 alimentations solaires pour tests MPPT multi-canaux

Applications

• Conception et validation des circuits et algorithmes MPPT des onduleurs photovoltaïques
• Vérification de la plage de tension MPP et de la plage MPP à pleine charge
• Validation de l’efficacité statique de poursuite du point de puissance maximale
• Tests dynamiques MPPT conformes aux normes EN 50530, Sandia National Laboratories PV model, NB/T 32004, CGC/GF004 et CGC/GF035
• Vérification de la tension de démarrage, de la tension d’entrée maximale, du courant d’entrée maximal et autres paramètres électriques
• Validation des performances MPPT en conditions d’ombrage partiel
• Tests de protection des bornes DC (OVP, OPP)
• Validation des centres de contrôle micro-réseaux et des systèmes de stockage d’énergie photovoltaïque
• Vérification des performances MPPT du lever au coucher du soleil
• Mesure du rendement global et du rendement de conversion des onduleurs en association avec l’analyseur de puissance IT9100
