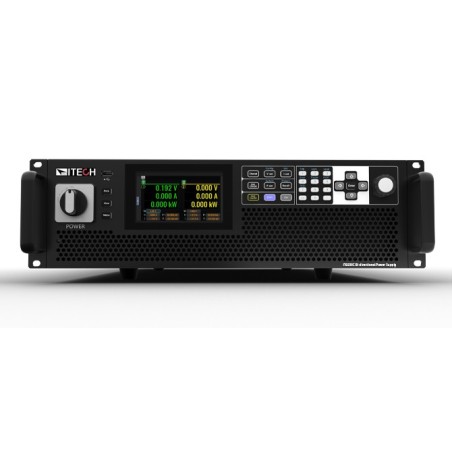

IT6600C Series - Alimentation CC Programmable Birectionnelle Graphique
La série IT6600C est une alimentation en courant continu programmable bidirectionnelle de nouvelle génération, dotée d’une interface graphique avancée. Son écran tactile et son interface utilisateur intuitive (GUI) simplifient la configuration des paramètres et l’édition des formes d’onde, améliorant ainsi l’efficacité et le confort d’utilisation.
Basée sur la technologie SiC (carbure de silicium) de troisième génération, une unité 3U délivre jusqu’à 21 kW par canal en configuration double canal. Lorsque les deux canaux indépendants sont connectés en série ou en parallèle, la puissance totale peut atteindre 42 kW. Grâce à sa large plage de fonctionnement, un seul IT6600C peut remplacer 3 à 5 alimentations conventionnelles, ce qui en fait une solution idéale pour les applications nécessitant des tensions élevées ou des courants importants.
Au-delà de sa fonction d’alimentation, l’IT6600C peut également être utilisé comme charge électronique performante. Il peut fournir de l’énergie en mode source ou fonctionner comme charge électronique régénérative, absorbant l’énergie et la réinjectant proprement sur le réseau afin d’optimiser l’efficacité énergétique.
La série IT6600C offre une solution performante pour les essais complexes de forte puissance dans les secteurs de l’automobile, du stockage d’énergie, de l’industrie et des énergies renouvelables. Elle constitue un outil fiable pour les environnements de R&D, de validation et de production.
Caractéristiques principales
- Conception bidirectionnelle, intégrant alimentation et charge électronique dans une seule unité
- Haute densité de puissance : jusqu’à 42 kW dans un format compact 3U
- Architecture double canal indépendante, configurable en série ou en parallèle
- Régénération d’énergie à haut rendement
- Fonction maître-esclave avec équilibrage de courant ; extensible jusqu’à 10 MW en parallèle
- Écran tactile 5 pouces avec interface graphique intuitive
- Temps de réponse dynamique ≤ 200 µs
- Temps de montée ≤ 1 ms
- Haute précision ≤ 0,03 % + 30 mA
- Interfaces de communication intégrées :
- USB (USB-TMC / USB-VCP)
- LAN (Raw Socket / Modbus-TCP / Profinet / VNC / VXI-11 / Web / Telnet)
- CAN 2.0B (CANopen / CAN 2.0)
- Digital I/O
- Interfaces en option : GPIB / EtherCAT / Analogique & RS232
Fonctions principales
- Modes prioritaires CC/CV
- Fonction simulateur de batterie en option*¹
- Test de batterie avec modes charge et décharge
- Simulation précise des caractéristiques I-V des panneaux solaires en Si, GaAs et autres technologies
- Logiciel intégré de simulation multi-canaux de champs photovoltaïques
- Simulation de pile à combustible en option*²
- Fonction List permettant la simulation dynamique de conditions de fonctionnement avec des dizaines de millions de points
- Formes d’onde intégrées conformes aux normes IEC 61000-4-17 et IEC 61000-4-29
- Neuf courbes de tension automobile standard intégrées, dont LV123, LV148 et ISO 21498-2
- Impédance de sortie réglable
- Fonction de redondance permettant de surveiller chaque unité ou armoire afin de garantir la stabilité de la sortie globale
*¹ Logiciel optionnel de simulation de batterie BSS2000
*² Logiciel optionnel de simulation de pile à combustible FCS3000
Densité de puissance de référence sur le marché
L’alimentation bidirectionnelle DC IT6600C fournit jusqu’à 42 kW en mode source et charge dans un châssis compact 3U.
Cette densité de puissance exceptionnelle permet de disposer d’une véritable solution de test haute performance sur table (benchtop), tout en répondant parfaitement aux exigences des systèmes intégrés soumis à de fortes contraintes d’encombrement.
Conception intégrée 2-en-1
La IT6600C intègre intelligemment une alimentation bidirectionnelle et une charge électronique régénérative au sein d’un même équipement, permettant une fourniture et une absorption continues du courant.
- En mode alimentation, elle délivre une puissance stable et précise.
- En mode charge, elle peut absorber jusqu’à 100 % du courant nominal.
En mode "Load Only", elle prend en charge les modes CR, CC et CW, offrant ainsi une grande flexibilité pour différents scénarios de test.
Cette conception intégrée permet non seulement un gain d’espace significatif, mais également une réduction notable de la consommation d’énergie et des coûts d’exploitation.
Double canal indépendant
Une unité 3U de l’IT6600C dispose de deux canaux indépendants, chacun capable de fournir jusqu’à 21 kW.
Chaque canal bénéficie d’une isolation complète ainsi que de fonctions de contrôle et de mesure indépendantes :
- Le canal 1 (Ch1) peut fonctionner en mode source
- Le canal 2 (Ch2) peut fonctionner en mode charge
Les deux canaux peuvent également être connectés en série ou en parallèle afin d’étendre la plage de sortie et de répondre à une grande variété d’exigences de test.
