Présentation
Le pétrole brut est un mélange complexe d’huile, d’eau et de gaz hydrocarbures qui doit être séparé avant son acheminement vers une raffinerie. La mesure précise du rapport gaz/pétrole est essentielle, car elle influence directement les performances de production. Ces opérations fondamentales sont réalisées à l’aide d’un séparateur, le plus courant étant le séparateur horizontal triphasé. Leur exploitation optimale nécessite du personnel qualifié, capable d’assurer l’exploitation et le diagnostic des installations.
Une solution pédagogique sûre et performante

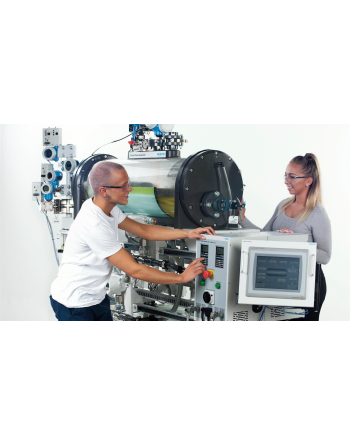

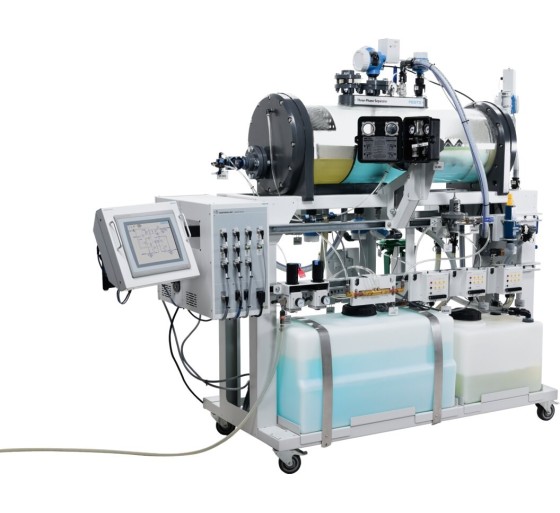

Le système de séparation triphasée est conçu pour reproduire fidèlement les conditions industrielles dans un environnement pédagogique sécurisé. Il peut fonctionner comme un séparateur de production avec des régulations pneumatiques de niveau de base, ou comme un système avancé intégrant des instruments dédiés à la caractérisation du pétrole brut.
Ce système s’inscrit dans une plateforme modulaire de formation, combinant des composants industriels de haute qualité avec des supports pédagogiques complets, favorisant un apprentissage progressif en instrumentation et en contrôle des procédés.
Visualisation des procédés et des écoulements
Le système permet de démontrer de manière concrète les principes fondamentaux de la séparation du pétrole, notamment :
- L’effet de la gravité
- L’influence de l’épaisseur des couches et de la viscosité
- L’impact du temps de rétention
- Les différences de densité entre phases
- L’influence de la pression du réservoir
- Le ratio huile/eau/gaz
Le séparateur intègre les zones standards utilisées dans l’industrie :
- Zone d’entrée
- Zone de distribution des flux
- Zone de séparation gravitaire
- Zone de sortie
Un mélangeur en ligne génère une émulsion réaliste composée d’eau, d’air et d’huile afin de simuler le pétrole brut. Le processus de séparation devient ainsi immédiatement observable.
La cuve en acrylique transparent ainsi que les tuyauteries en PVC clair permettent une visualisation directe des écoulements et des composants internes, notamment :
- Plaque de déviation
- Plaque perforée
- Plaques coalescentes
- Plaque de déversoir
- Démisteur
Cette transparence améliore significativement la compréhension des phénomènes physiques et du rôle de chaque élément du système.
Expérience interactive en mesure et contrôle
Le système intègre une instrumentation intelligente utilisée à la fois pour la mesure et pour l’optimisation du procédé, contribuant à réduire les coûts d’exploitation tout en améliorant la sécurité.
Les apprenants bénéficient d’une expérience pratique avec des technologies industrielles, incluant :
- Système de contrôle distribué (DCS) pour la supervision des procédés
- Automate programmable industriel (API/PLC)

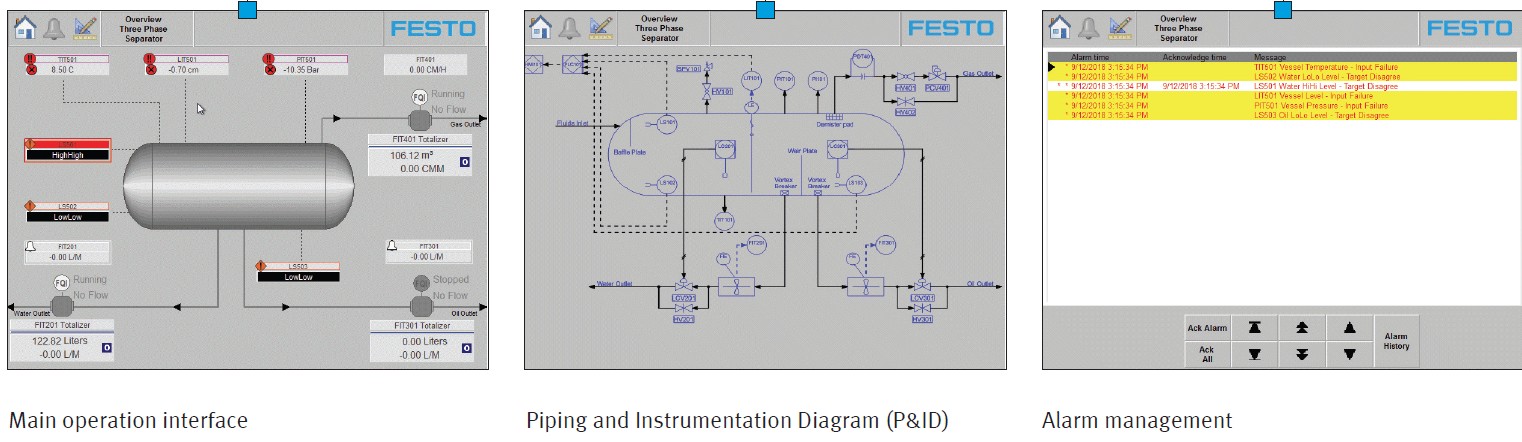

- Interface homme-machine (IHM) pour l’acquisition de données et la gestion des alarmes
- Variateurs de vitesse pour le contrôle des débits et des pressions
- Mesure du débit de gaz par pression différentielle
Le système permet également l’insertion de défauts, facilitant les exercices de diagnostic et de maintenance.

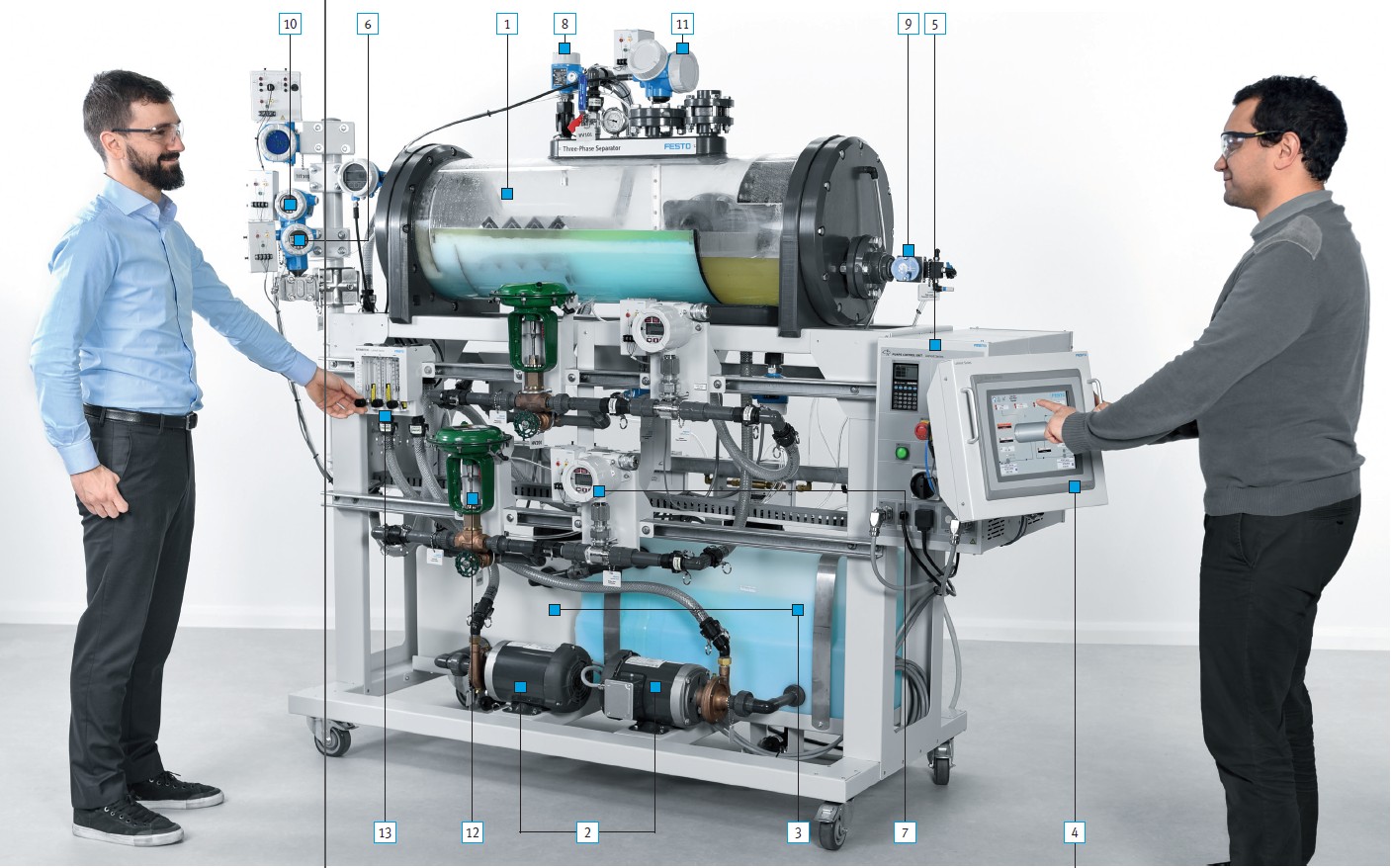

Composants principaux
- Cuve de séparation horizontale
- Pompes centrifuges
- Réservoirs d’huile et d’eau
- Terminal IHM industriel avec API intégré
- Variateurs de fréquence
- Transmetteur de pression différentielle
- Débitmètres à turbine
- Détecteurs de niveau à fourche vibrante
- Régulateurs pneumatiques de niveau et d’interface
- Transmetteur de pression (protocole HART)
- Transmetteur de niveau radar guidé multiparamètre
- Vannes de régulation pneumatiques
- Rotamètres réglables pour huile, eau et air
Équipements optionnels
- Débitmètre massique Coriolis (HART)
- Transmetteur de température (HART)
- Débitmètre électromagnétique (HART)
- Logiciel de configuration avec modem de communication
Dimensions
Dimensions globales approximatives (L x l x H) :
260 x 125 x 199 cm
