La série IT6600C est une alimentation en courant continu programmable bidirectionnelle de nouvelle génération, dotée d’une interface graphique avancée. Son écran tactile et son interface utilisateur intuitive (GUI) simplifient la configuration des paramètres et l’édition des formes d’onde, améliorant ainsi l’efficacité et le confort d’utilisation.

Basée sur la technologie SiC (carbure de silicium) de troisième génération, une unité 3U délivre jusqu’à 21 kW par canal en configuration double canal. Lorsque les deux canaux indépendants sont connectés en série ou en parallèle, la puissance totale peut atteindre 42 kW. Grâce à sa large plage de fonctionnement, un seul IT6600C peut remplacer 3 à 5 alimentations conventionnelles, ce qui en fait une solution idéale pour les applications nécessitant des tensions élevées ou des courants importants.

Au-delà de sa fonction d’alimentation, l’IT6600C peut également être utilisé comme charge électronique performante. Il peut fournir de l’énergie en mode source ou fonctionner comme charge électronique régénérative, absorbant l’énergie et la réinjectant proprement sur le réseau afin d’optimiser l’efficacité énergétique.

La série IT6600C offre une solution performante pour les essais complexes de forte puissance dans les secteurs de l’automobile, du stockage d’énergie, de l’industrie et des énergies renouvelables. Elle constitue un outil fiable pour les environnements de R&D, de validation et de production.

Caractéristiques principales

• Conception bidirectionnelle, intégrant alimentation et charge électronique dans une seule unité
• Haute densité de puissance : jusqu’à 42 kW dans un format compact 3U
• Architecture double canal indépendante, configurable en série ou en parallèle
• Régénération d’énergie à haut rendement
• Fonction maître-esclave avec équilibrage de courant ; extensible jusqu’à 10 MW en parallèle
• Écran tactile 5 pouces avec interface graphique intuitive
• Temps de réponse dynamique ≤ 200 µs
• Temps de montée ≤ 1 ms
• Haute précision ≤ 0,03 % + 30 mA
• Interfaces de communication intégrées :
  • USB (USB-TMC / USB-VCP)
  • LAN (Raw Socket / Modbus-TCP / Profinet / VNC / VXI-11 / Web / Telnet)
  • CAN 2.0B (CANopen / CAN 2.0)
  • Digital I/O
• Interfaces en option : GPIB / EtherCAT / Analogique & RS232

Basée sur la technologie avancée SiC (carbure de silicium), la série IT7900P constitue une solution complète et polyvalente pour les essais de puissance. Elle peut fonctionner comme :

• Simulateur de réseau
• Amplificateur de puissance quatre quadrants
• Charge électronique AC/DC régénérative quatre quadrants

Grâce à son fonctionnement complet en quatre quadrants et à sa capacité de régénération, l’énergie est réinjectée vers le réseau, réduisant la consommation électrique et les coûts de dissipation thermique tout en répondant aux exigences environnementales.

Sa conception compacte, modulaire et hautement efficace permet d’atteindre 15 kVA dans un châssis 3U, avec une extension de puissance jusqu’à 960 kVA via configuration maître-esclave en parallèle.

L’écran tactile couleur avec interface graphique intuitive permet de définir facilement différentes formes d’onde. Les modes monophasé, triphasé, phase inversée et multi-canaux offrent une grande flexibilité pour les applications PV, ESS, EV et autres domaines de l’électronique de puissance avancée.

Caractéristiques principales

• Technologie avancée SiC
• Haute densité de puissance : jusqu’à 15 kVA en 3U
• Tension jusqu’à 350 V L-N
• Mise en parallèle maître-esclave jusqu’à 960 kVA (64 unités max. pour modèles 3U)*¹
• Régénération d’énergie à haut rendement
• Modes monophasé, triphasé, phase inversée et multi-canaux
• Extension de tension jusqu’à 200 % en mode inversé
• Modes LIST, SWEEP, Surge & Sag
• Base de données de formes d’onde intégrée
• Simulation et analyse harmonique jusqu’au 50e ordre, conforme aux normes IEC 61000-3-2 et IEC 61000-3-12
• Génération de formes d’onde arbitraires avec import CSV
• Réglage d’angle de phase 0–360°
• Interfaces USB / CAN / LAN / Digital I/O ; GPIB / Analog & RS232 en option
• Fonctions de protection complètes
• Protocoles CANopen, Modbus, LXI, SCPI pris en charge

Fonctions en mode source

• Simulateur de réseau régénératif & source AC/DC quatre quadrants
• Fréquence : 16–2400 Hz*⁴
• Fonction amplificateur de puissance pour applications PHiL
• Mode test d’îlotage avec réglages R, L, C, puissance active et réactive*⁷
• Modes AC / DC / AC+DC / DC+AC
• Multi-canaux : test simultané de 1 à 3 DUTs*⁵
• Impédance de sortie programmable
• Synthèse harmonique et inter-harmonique
• Verrouillage fréquence et phase pour sortie 6 ou 12 phases
• Tests de conformité LVRT, saut de phase, variation de fréquence, injection harmonique
• Conformité IEC 61000-4-11, IEC 61000-4-13, IEC 61000-4-14, IEC 61000-4-28
• Configuration de déclenchement avancée et capture synchronisée des formes d’onde
• Logiciel optionnel pour pré-tests de conformité avionique civile et systèmes marins*³

Fonctions en mode charge

• Charge électronique AC/DC quatre quadrants régénérative
• Fréquence : 16–500 Hz
• Mode AC : CC / CP / CR / CS / CC+CR / CE
• Mode DC : CC / CR / CP / CV
• Mode AC avec ou sans redressement
• Facteur de crête ajustable : 1,414–5,0
• Déphasage réglable : **-180° à 180°***⁶
• Mode facteur de puissance unitaire
• Angle de décharge réglable : 0–359°

Notes

*¹ Pour les modèles 3U, jusqu’à 64 unités peuvent être connectées en parallèle.
*² Analyse harmonique :

• En mode source : simulation des harmoniques de tension.
• En mode charge : simulation des harmoniques de courant.
• Fréquence fondamentale ≤ 60 Hz.

*³ Logiciel optionnel pour les essais de pré-conformité selon les réglementations internationales applicables à l’avionique civile et aux systèmes électriques marins.
*⁴ En mode simulateur de réseau et simulation d’îlotage : plage de fréquence limitée à 16–150 Hz.
*⁵ Fonction multi-canaux non disponible pour les modèles monophasés.
*⁶ Lorsque la fonction de redressement est activée, la plage de réglage du déphasage est limitée par le facteur de crête sélectionné.
*⁷ Fonction test d’îlotage (réglages R, L, C, puissance active et réactive) non disponible en mode multi-canaux.

La série IT6000C est une alimentation en courant continu programmable bidirectionnelle intégrant la technologie SiC (carbure de silicium) de troisième génération. Elle combine dans une seule unité les fonctions source et charge (absorption), permettant un fonctionnement sur plusieurs quadrants.

Grâce à sa capacité de régénération, l’IT6000C réinjecte l’énergie absorbée directement sur le réseau de manière propre et maîtrisée. Cette fonctionnalité permet de réduire significativement la consommation énergétique et les besoins en refroidissement, sans perturber la stabilité du réseau électrique.

La série IT6000C offre une tension de sortie pouvant atteindre 2250 V et prend en charge le fonctionnement en parallèle en configuration maître-esclave, avec répartition équilibrée du courant. La puissance totale peut ainsi atteindre 2 MW.

Un générateur de formes d’onde intégré permet de créer des signaux arbitraires et d’importer des fichiers LIST via le port USB en façade. L’IT6000C associe fiabilité élevée, rendement optimisé et fonctions de mesure complètes et sécurisées, ce qui en fait une solution idéale pour les applications exigeantes en R&D, validation et tests industriels.

Caractéristiques principales

• Technologie SiC de troisième génération, intégrant les fonctions source et absorption dans une seule unité
• Puissance autonome jusqu’à 144 kW, extensible jusqu’à 2 MW via connexion parallèle
• Plage de tension de sortie : 0 à 2250 V
• Plage de courant de sortie :
  • 0 à 2'040 A (armoire simple)
  • 0 à 8'000 A (système en parallèle)
• Haute densité de puissance : jusqu’à 18 kW dans un format compact 3U
• Commutation fluide entre les modes source et absorption
• Rendement de régénération jusqu’à 95 %
• Interfaces standard intégrées : USB / CAN / LAN / Digital I/O
  • En option : GPIB / Analogique / RS232
• Protections complètes : OVP, ±OCP, ±OPP, OTP, protection contre la coupure d’alimentation et protection anti-îlotage
• Réglage de priorité CC/CV, avec vitesses de boucle configurables
• Pré-conformité partielle aux normes : LV123, LV148, DIN 40839, ISO 16750-2, SAE J1113-11, LV124, ISO 21848
• Utilisable comme cyclateur de batterie, avec prise en charge des modes CC / CV / CP
• Générateur de fonctions intégré pour la création de formes d’onde arbitraires
• Fonction simulateur photovoltaïque (PV) avec logiciel optionnel SAS1000
• Fonction simulateur de batterie avec logiciel optionnel BSS2000
• Multiples modes de fonctionnement avec temps de montée et de descente réglables
• Enregistrement des données via clé USB, intervalle d’échantillonnage minimal de 10 µs
• Simulation de profils dynamiques avancée, jusqu’à 10'000'000 de points

Références (pour T6500C/IT6000B/IT6000C/IT-M3600)

SAS1000 Logiciel de simulation de champ photovoltaïque

SAS1000L Logiciel de simulation de champ photovoltaïque ≤15kW)

SAS1000M Logiciel de simulation de champ photovoltaïque (multi-voies)

ITECH lance sa dernière solution de simulation photovoltaïque haute vitesse et haute performance. Associé à des alimentations DC de forte puissance, le logiciel SAS1000/L permet de reproduire avec précision les courbes I-V des champs photovoltaïques, avec une tension maximale de 2250 V et une puissance système extensible jusqu’à 10 MW.

La solution offre un temps de réponse rapide, une excellente précision de contrôle, une grande répétabilité ainsi qu’une stabilité et une exactitude élevées. Elle intègre des modèles conformes aux normes EN 50530, Sandia National Laboratories PV model, NB/T 32004, CGC/GF004 et CGC/GF035.

L’utilisateur peut configurer facilement les réglementations de test, les matériaux, les paramètres Vmp, Pmp et autres, afin de simuler les caractéristiques des courbes I-V et de générer automatiquement des rapports d’essai. Cette solution est idéale pour les tests statiques et dynamiques des performances MPPT des onduleurs photovoltaïques.

Caractéristiques principales

• Sortie automatique large plage, tension jusqu’à 2250 V
• Puissance extensible jusqu’à 10 MW
• Modèle mathématique intégré pour la simulation précise des courbes I-V
• Simulation de différentes technologies de cellules solaires (monocristallin, polycristallin, couches minces), avec paramétrage du Fill Factor
• Simulation des courbes I-V en fonction de la température et de l’irradiation
• Simulation des conditions d’ombrage (nuages, arbres, etc.)
• Tests d’efficacité MPPT statiques et dynamiques
• Programmes de test intégrés conformes aux normes EN 50530, Sandia National Laboratories PV model, NB/T 32004, CGC/GF004 et CGC/GF035, avec génération automatique de rapports
• Interface logicielle graphique avec affichage en temps réel de l’état MPPT
• Programmation automatique de jusqu’à 100 courbes I-V via les paramètres Voc, Isc, FF, Pm, etc.
• Gestion de courbes 100 × 128 points et programmation haute résolution jusqu’à 4096 points
• Réglage de l’impédance de sortie
• Paramétrage indépendant des transitions de modes avec temps de montée et descente ajustables
• Commutation bidirectionnelle du courant sans interruption, adaptée aux simulations rapides de charge/décharge
• Conformité intégrée aux normes DIN 40839 et ISO 16750-2
• Interfaces standard USB, RS232, GPIB et LAN (compatible LXI)
• Prise en charge jusqu’à 20 alimentations solaires pour tests MPPT multi-canaux

Applications

• Conception et validation des circuits et algorithmes MPPT des onduleurs photovoltaïques
• Vérification de la plage de tension MPP et de la plage MPP à pleine charge
• Validation de l’efficacité statique de poursuite du point de puissance maximale
• Tests dynamiques MPPT conformes aux normes EN 50530, Sandia National Laboratories PV model, NB/T 32004, CGC/GF004 et CGC/GF035
• Vérification de la tension de démarrage, de la tension d’entrée maximale, du courant d’entrée maximal et autres paramètres électriques
• Validation des performances MPPT en conditions d’ombrage partiel
• Tests de protection des bornes DC (OVP, OPP)
• Validation des centres de contrôle micro-réseaux et des systèmes de stockage d’énergie photovoltaïque
• Vérification des performances MPPT du lever au coucher du soleil
• Mesure du rendement global et du rendement de conversion des onduleurs en association avec l’analyseur de puissance IT9100

Référence

FCS3000 Logiciel de simulation de pile à combustible

Le logiciel FCS3000, associé à l’alimentation DC bidirectionnelle IT6000C et au système d’alimentation régénératif IT6000B, permet de simuler avec précision la courbe de polarisation d’un empilement (stack) de pile à combustible.

Le système prend en charge une tension de sortie jusqu’à 2250 V et une puissance extensible jusqu’à 1152 kW, répondant ainsi aux exigences des applications de simulation de piles à combustible haute puissance.

Le FCS3000 est conçu pour remplacer les piles à combustible réelles en laboratoire et fournir une plateforme de simulation performante et flexible pour la recherche sur l’énergie hydrogène et les systèmes de propulsion hybrides.

En supprimant l’utilisation de stacks physiques, il permet de réduire les coûts d’essai, de simplifier la mise en place des bancs de test et d’éviter la dégradation des performances liée aux essais répétés sur des systèmes réels.

Grâce à son interface intuitive et à ses fonctions complètes de génération de rapports, le FCS3000 fournit un support de données fiable pour les travaux expérimentaux et la recherche théorique.

Caractéristiques principales

• Sortie automatique large plage avec tension jusqu’à 2250 V
• Puissance de simulation extensible jusqu’à 1152 kW
• Courbe de polarisation de pile à combustible personnalisable (jusqu’à 4096 points programmables)
• Importation de fichiers .csv pour simulation personnalisée
• Fonctions d’enregistrement et d’exportation des données
• Interface graphique avec affichage en temps réel de la tension, du courant et de la puissance de sortie

Références

IT-N2121 Simulateur de générateur photovoltaïque 80 V, 25 A, 800 W

IT-N2131 Simulateur de générateur photovoltaïque 80 V, 25 A, 1500 W

IT-N2123 Simulateur de générateur photovoltaïque 150 V, 10 A, 800 W

IT-N2133 Simulateur de générateur photovoltaïque 150 V, 10 A, 1500 W

La série IT-N2100 est un simulateur de générateur photovoltaïque haute performance conçu pour reproduire avec précision le comportement réel des champs PV. Grâce à une réponse ultra-rapide des courbes I–V et à des capacités avancées de simulation, elle permet de tester avec exactitude les micro-onduleurs solaires, optimiseurs de puissance et systèmes photovoltaïques dans des conditions environnementales dynamiques.

Le système reproduit fidèlement les caractéristiques des panneaux solaires en fonction des variations de température, d’irradiance, d’ombrage et de vieillissement. Son architecture haute tension, son très faible ripple et sa rapidité de suivi MPPT en font une solution idéale pour les environnements de R&D, de validation et de production.

Caractéristiques principales

• Simulation haute précision des technologies photovoltaïques silicium, GaAs et autres
• Réponse dynamique ultra-rapide optimisée pour les tests d’efficacité MPPT
• Tension de mode commun jusqu’à 1500 V DC pour les essais en série du DUT
• Modélisation avancée des courbes I–V, y compris en conditions dynamiques et d’ombrage
• Tests intégrés conformes aux normes EN50530, Sandia, NB/T32004, CGC/GF004 et CGC/GF035 avec génération automatique de rapports
• Ajustement de courbe I–V jusqu’à 4096 points en mode table
• Génération rapide de courbe I–V par méthode à quatre points (Voc, Isc, Vmp, Imp)
• Contrôle synchrone multi-canaux
• Très faible ondulation et haute précision de mesure
• Protections complètes : OVP, OCP, OPP, OTP
• Format compact 2U demi-rack
• Interface graphique HD 4,3” avec affichage en temps réel du suivi MPPT
• Interfaces LAN, USB et E/S numériques compatibles SCPI

La série IT-N2100 constitue une solution fiable, flexible et conforme aux normes pour la validation avancée des systèmes photovoltaïques.

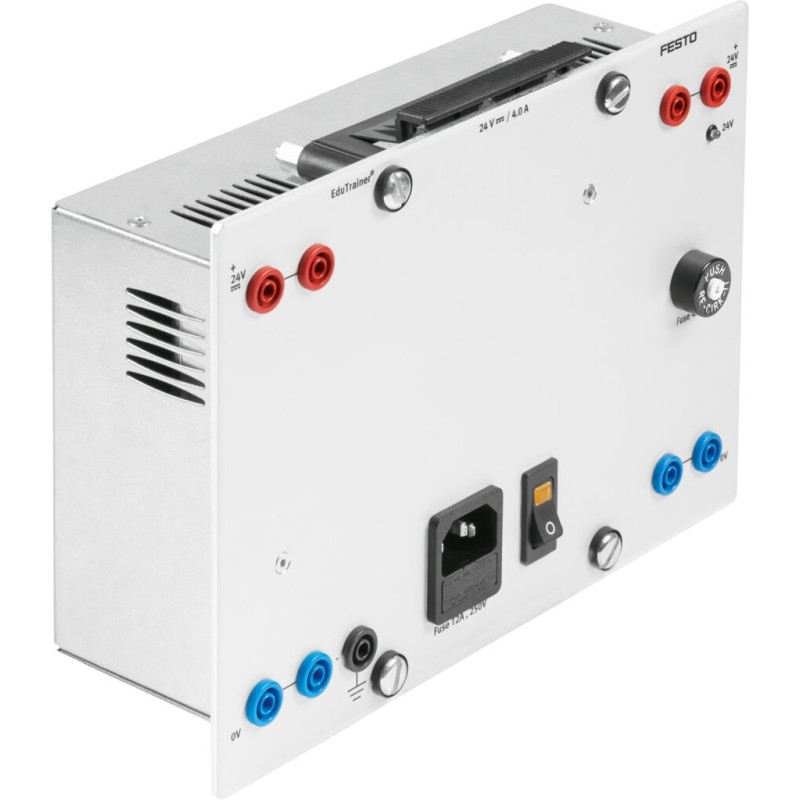

Référence : 162417

Caractéristiques

• Entièrement protégée contre les surcharges et les courts-circuits
• Bornes 4mm de sécurité
• Tension d’entrée : 85 – 265 V AC (47 – 63 Hz)
• Tension de sortie : 24 Vcc,
• Courant de sortie : 4 A max.
• Dimensions : 75 x 155 x 235 mm

Livré avec câble secteur
