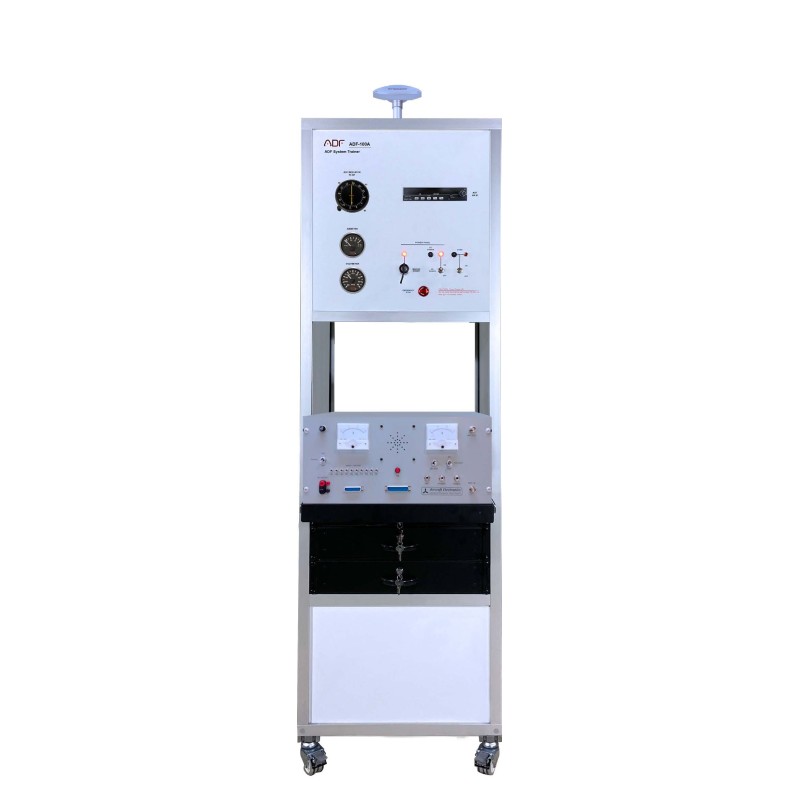

ADF-100A - Simulateur des systèmes ADF

Logo ADF Didactic

Référence ADF-100A

Notre simulateur permet aux stagiaires d’acquérir une expérience pratique approfondie des systèmes ADF (Automatic Direction Finder). Il assure une formation réaliste grâce à l’utilisation d’équipements ADF d’origine aéronautique, configurés pour reproduire fidèlement les conditions réelles d’exploitation dans un environnement pédagogique.

La conception du simulateur permet aux apprenants de comprendre en détail le fonctionnement des équipements ADF et d’adopter une approche méthodique des procédures de test, de diagnostic et de dépannage. Soucieux de répondre aux besoins spécifiques de nos clients, nous adaptons nos solutions de formation aux exigences pédagogiques et opérationnelles de chaque organisme.

L’unité didactique est livrée prête à l’emploi, incluant l’ensemble des éléments nécessaires : antennes, émetteurs, récepteurs, indicateurs et câblage complet.

Options disponibles :

Ensemble de test ADF
Testeur de rampe NAV/COM

Veuillez nous contacter pour l'équipement de test

Caractéristiques

Compréhension claire des principes fondamentaux du système ADF et de ses composants
Formation pratique axée sur l’exploitation, les tests et le dépannage des équipements
Assemblage et câblage conformes aux normes et réglementations aéronautiques

Composants

- ADF (Radiogoniomètre automatique)
- Indicateur ADF
- Antenne ADF avec connecteur coaxial
- Boîtier d’alimentation en courant continu
- Disjoncteur
- Alimentation 20 A
- Compteurs de courant et de tension
- Connecteurs et gaines conformes aux normes aéronautiques
- Assemblage et câblage réalisés selon les réglementations aéronautiques en vigueur

Spécifications techniques

Caractéristiques générales du système ADF

- Gamme de fréquences : 200 kHz à 1799 kHz, par incréments de 1 kHz
- Précision de la portée : ±3° pour un niveau de signal RF d’entrée compris entre 70 µV/m et 0,5 V/m
- Sensibilité du récepteur : 150 µV/m maximum pour S+N/N = 6 dB
- Sélectivité du récepteur :
- Largeur de bande à 6 dB : ±2 kHz max. hors fréquence centrale
- Largeur de bande à 80 dB : ±7 kHz max. hors fréquence centrale
- Alimentation requise : 11 à 33 V DC, 12 W

Commandes et interface :

- Sélecteur ADF
- Touche BFO
- Touche FRQ
- Sélecteur FLT/ET
- Sélecteur SET/RST
- Commande VOL/Off
- Affichage de la fréquence
- Manuel d’installation d’origine inclus

Équipements optionnels : Testeur de rampe NAV/COM

Puissance de sortie :

- ADF : −12 ±3 dBm
- VOR : −10 ±3 dBm
- ILS Localizer : −10 ±3 dBm
- ILS Glide Slope : −17 ±3 dBm
- ILS Marker : −15 ±3 dBm
- DME : −12 ±3 dBm
- Transpondeur (TXPDR) : −12 ±3 dBm

Précision des mesures :

- Précision radiale VOR : ±1°
- Précision DDM de l’axe de piste ILS : ±15 %
- Précision DDM du plan de descente ILS : ±15 %
- Précision DME : ±0,1 NM

Spécifications du transpondeur :

- PRF : 235 ±5 (Modes A/C), 50 ±2 (Mode S)
- Niveau P2 : égal à P1 ±0,1 dBm
- Position P2 : 2 ±0,01 µs par rapport à P1
- Position P3 : 8 ±0,01 µs ou 21 ±0,02 µs par rapport à P1
- Largeur d’impulsion : 0,8 ±0,01 µs (P1, P2, P3)
- Fréquences : 1030 MHz (Tx), 1090 MHz (Rx), ±2,5 ppm
- Taux de réponse : 0 à 100 %, affiché avec une précision de ±0,5
- Fenêtre de réponse : 2,5 à 3,5 µs (F1 de P3)
- Résolution de lecture de la largeur d’impulsion : ±50 ns
- Impulsion de données X égale à 0 pour une lecture correcte
- Fonction SPI : affichage du message d’identification

Remarque

La marque et le modèle des équipements avioniques ainsi que certaines spécifications techniques peuvent évoluer en fonction des avancées technologiques et de la disponibilité sur le marché.

Référence ADF-100A

Références spécifiques

Téléchargement

ADF-100A - Brochure

Téléchargement (374.92KB)

ADF-100A - Spécifications Neutres EN

Téléchargement (2.91KB)

ADF-100A - Spécifications Neutres FR

Téléchargement (3.5KB)
