Des Tests Plus Rapides. Une Mise sur le Marché Accélérée.

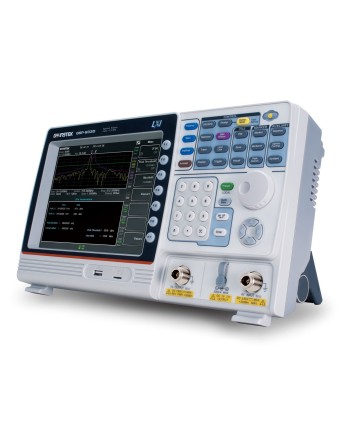

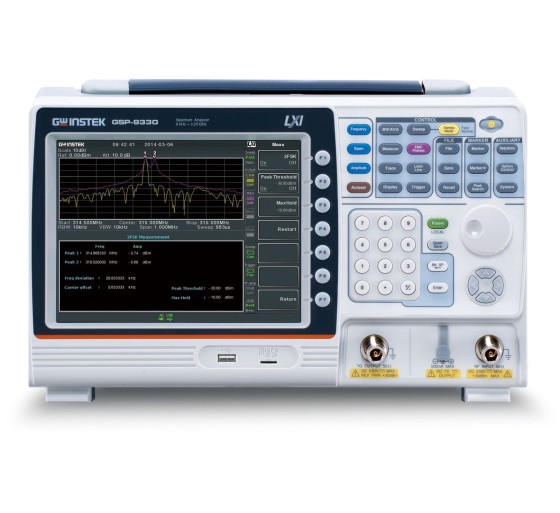

Le nouvel analyseur de spectre GSP-9330, couvrant jusqu’à 3,25 GHz, est conçu pour les environnements de test exigeant des performances élevées. Grâce à un temps de balayage ultra-rapide pouvant atteindre 204 μs, il permet de capturer et d’analyser efficacement les signaux transitoires et modulés avec une grande précision.
L’association d’un balayage rapide et de fonctions avancées de démodulation fait du GSP-9330 un outil performant pour l’analyse des signaux analogiques et numériques. Outre la démodulation et l’analyse AM/FM, il prend en charge la démodulation numérique ASK/FSK ainsi qu’une analyse complète des signaux 2FSK, particulièrement adaptés aux applications sans fil à faible consommation.
Face aux exigences croissantes en matière de CEM lors du développement produit, le GSP-9330 intègre une solution complète de pré-test CEM. Ses procédures simples et efficaces permettent d’identifier et de corriger les problèmes en amont, réduisant les délais de développement et accélérant la mise sur le marché.
Temps de Balayage Ultra-Rapide — Jusqu’à 204 μs
La vitesse de mesure est un critère déterminant en test RF. Avec un temps de balayage pouvant atteindre 204 μs, le GSP-9330 permet de capturer avec précision des signaux brefs ou transitoires, tels que :
- Signaux TPMS (systèmes de surveillance de pression des pneus)
- Signaux modulés en fréquence ou en amplitude
- Signaux Bluetooth à saut de fréquence
- Oscillateurs accordés
- Signaux parasites dans la bande ISM
Cette rapidité garantit une analyse fiable dans des environnements dynamiques.
Analyse Avancée des Signaux Modulés
La gestion efficace des signaux modulés repose sur un balayage rapide et des fonctions de démodulation performantes. Le GSP-9330 propose :
- Démodulation et analyse analogique AM/FM
- Démodulation numérique ASK/FSK
- Analyse complète des signaux 2FSK, largement utilisés dans les systèmes sans fil à faible consommation
Il constitue ainsi une solution idéale pour la R&D, la validation et le dépannage des dispositifs de communication modernes.
Solution Intégrée de Pré-Test CEM
Le GSP-9330 répond aux exigences de pré-conformité CEM lors des phases de développement et de validation. La détection précoce des problèmes électromagnétiques permet de réduire les coûts de mise en conformité et d’accélérer le lancement des produits.
Fonctionnalités CEM clés :
- Filtres EMI dédiés : 200 Hz / 9 kHz / 120 kHz / 1 MHz
- Amplificateur faible bruit 20 dB
- Modes de détection Quasi-Peak et Average
- Mesures d’émissions rayonnées et conduites avec sondes adaptées
Solutions pour Tests Rayonnés et Conduits
Sonde de test rayonné GKT-008
Le jeu de sondes de champ proche GKT-008 simplifie les mesures d’émissions rayonnées et permet de simuler des essais en champ lointain à 3 m ou 10 m en laboratoire. Il réduit significativement le temps de mise au point et limite les allers-retours coûteux vers les laboratoires d’essais.
Associé à l’option Générateur de Poursuite du GSP-9330, le GKT-008 permet également la réalisation de pré-tests EMS.
Tests d’émissions conduites
Pour les mesures d’émissions conduites, le GKT-008 peut être utilisé avec un LISN et un transformateur d’isolement.
En cas de fortes variations de tension ou de configurations complexes de l’EUT (équipement sous test), l’utilisation d’un limiteur transitoire est recommandée afin de protéger efficacement les équipements de mesure.
