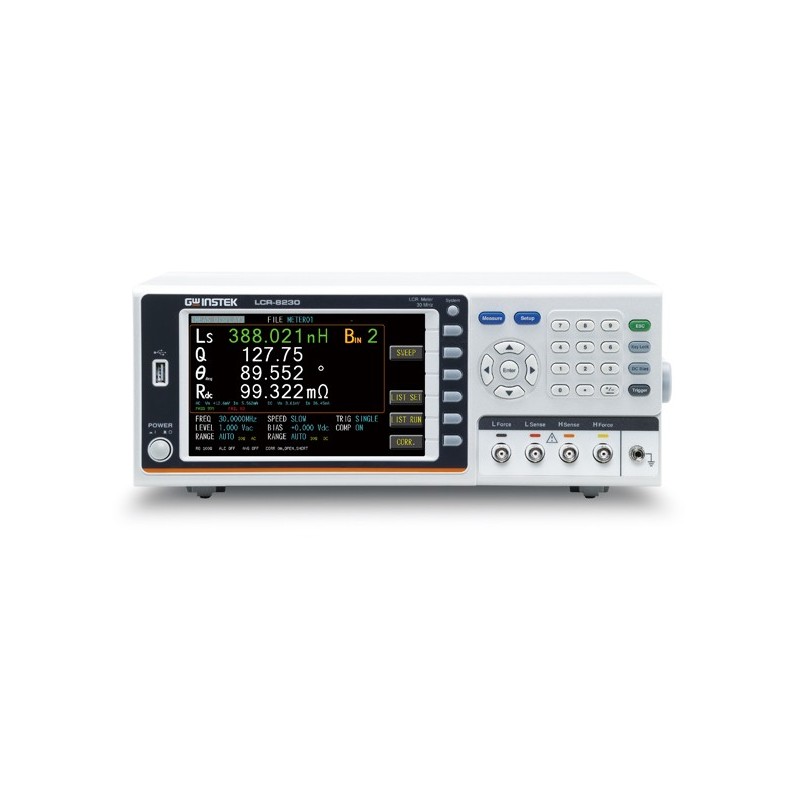

La série LCR-8200(A) de GW Instek est une nouvelle génération de mesureurs LCR haute fréquence. Cette série comprend cinq modèles offrant une fréquence de test maximale pouvant atteindre 50 MHz. Tous les modèles sont équipés d’un écran couleur de 7 pouces et offrent une précision de mesure élevée de 0,08 %.
Les résultats de mesure peuvent être affichés sous forme numérique ou graphique selon le mode sélectionné, permettant aux utilisateurs d’analyser facilement les caractéristiques du composant testé (DUT).
La série dispose également de nombreuses interfaces standard telles que USB Device, RS-232C, Handler et GPIB, permettant un contrôle simple de l’instrument via l’interface la plus adaptée, sans investissement matériel supplémentaire.
En mode graphique, les courbes de caractéristique et les valeurs mesurées peuvent être enregistrées sur une clé USB pour une analyse ultérieure. Grâce à ses nombreuses fonctionnalités, la série LCR-8200(A) répond parfaitement aux besoins de test des composants passifs en R&D, ingénierie et production.
Combinaisons de mesure flexibles
La série LCR-8200(A) permet de sélectionner et d’organiser librement les paramètres de mesure. Jusqu’à quatre paramètres peuvent être affichés simultanément parmi les 17 paramètres disponibles. Les configurations peuvent être enregistrées dans la mémoire interne ou externe pour un rappel rapide.
Fonctions de jugement indépendantes
Chaque paramètre de test peut être configuré indépendamment avec des critères de jugement : valeur absolue, différence ou pourcentage de différence. Les résultats peuvent être affichés selon ces mêmes modes pour une interprétation adaptée aux besoins.
Les résultats sont également indiqués par un code couleur :
- Vert : valeur dans la limite spécifiée
- Rouge : dépassement de la limite
Cette indication visuelle facilite l’interprétation rapide des résultats, même dans un environnement bruyant.
Mode LIST (mesure en liste)
Le mode LIST permet de configurer jusqu’à 15 points de mesure à différentes fréquences ou tensions. Chaque point peut être associé à un critère de jugement indépendant.
En mode déclenchement automatique (AUTO), l’instrument détecte la connexion du composant testé et lance automatiquement la mesure.
Mode balayage à deux courbes
Jusqu’à deux paramètres peuvent être balayés simultanément. Les utilisateurs peuvent configurer :
- Type de balayage (fréquence, tension AC, courant AC)
- Échelle des axes (logarithmique ou linéaire)
- Vitesse de balayage
- Polarisation DC interne
Après le balayage, un curseur mobile permet d’afficher les valeurs précises à un point donné. Les courbes et les données peuvent être enregistrées sur une clé USB pour une analyse ultérieure.
Fonction de tri BIN
La fonction BIN permet de classer les composants selon un paramètre sélectionné avec jusqu’à 9 catégories BIN. Les méthodes de tri disponibles incluent :
- EQUAL
- SEQUENTIAL
- TOLERANCE
- RANDOM
Les résultats peuvent être transmis via l’interface Handler pour contrôler un système de tri automatique.
Analyse de modèle de circuit équivalent
Disponible sur le modèle LCR-8200A, cette fonction permet d’analyser les caractéristiques des composants à l’aide de 7 modèles de circuits équivalents.
L’instrument calcule automatiquement les paramètres des composants et génère une courbe simulée permettant de comparer les résultats théoriques avec les mesures réelles.
La fréquence de résonance (SRF) et le facteur de qualité (Qm) peuvent également être affichés simultanément.
Informations de commande
Série LCR-8200A
| Modèle |
Fréquence de test |
| LCR-8250A |
DC, 10 Hz ~ 50 MHz |
| LCR-8230A |
DC, 10 Hz ~ 30 MHz |
| LCR-8220A |
DC, 10 Hz ~ 20 MHz |
| LCR-8210A |
DC, 10 Hz ~ 10 MHz |
| LCR-8205A |
DC, 10 Hz ~ 5 MHz |
Série LCR-8200
| Modèle |
Fréquence de test |
| LCR-8230 |
DC, 10 Hz ~ 30 MHz |
| LCR-8220 |
DC, 10 Hz ~ 20 MHz |
| LCR-8210 |
DC, 10 Hz ~ 10 MHz |
| LCR-8205 |
DC, 10 Hz ~ 5 MHz |
| LCR-8201 |
DC, 10 Hz ~ 1 MHz |
Accessoires inclus
- Fiche de sécurité ×1
- Cordon d’alimentation ×1
- LCR-06B – Câble de test ×1
Options
- LCR-DB1 – Boîtier de polarisation DC (jusqu’à 2 MHz / tension max. ±200 V)
