Description générale

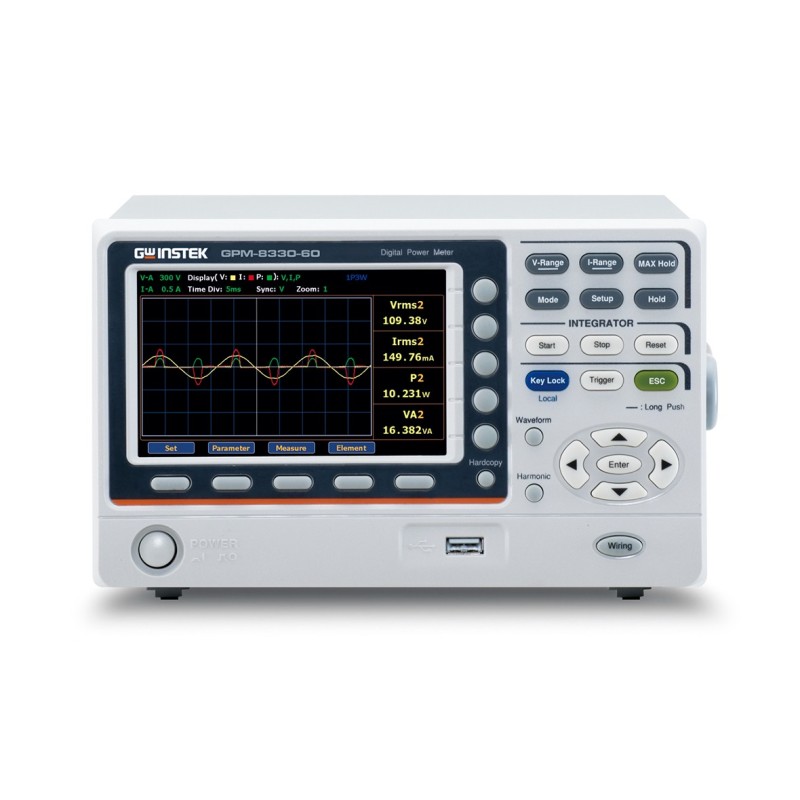

Les modèles GPM-8320-60 et GPM-8330-60 sont des extensions des compteurs de puissance triphasés GPM-8320 et GPM-8330. Le GPM-8320-60 est équipé de 2 entrées, tandis que le GPM-8330-60 possède 3 entrées. Le suffixe "-60" indique que le courant d’entrée direct peut atteindre 70 A (60 A garanti), ce qui améliore les applications de mesure de puissance à haute intensité tout en réduisant le besoin de transformateurs de courant externes.

Ces modèles offrent une bande passante de DC, 0,1 Hz à 100 kHz, avec des convertisseurs A/N 16 bits et une fréquence d’échantillonnage de 300 kHz. L’écran TFT de 5 pouces affiche 5 chiffres de lecture et fournit jusqu’à 25 paramètres de mesure de puissance avec une grande précision.

Fonctionnalités principales

• Affichage des formes d’onde (tension, courant, puissance)
• Fonction de mesure intégrée et analyse harmonique multi-ordres (IEC 61000-4-7, 50/60 Hz)
• Bornes pour capteurs externes (EXT1/EXT2)
• Interfaces de communication variées : RS-232C, USB device/host, LAN, et optionnel GPIB
• Modes de câblage : 1P3W, 3P3W, 3P4W, 3V3A pour différentes configurations de tension
• Plage de courant minimale : 1 mA (résolution 0,1 mA) ; résolution de puissance : 0,1 mW
• Facteur de crête : 3 (demi-plage jusqu’à 6 A)
• Précision tension/courant/puissance : ±0,1 % lecture ±0,05 % plage
• Modes de mesure : AC+DC, AC, DC, V-MEAN ; jusqu’à 25 paramètres disponibles

Affichage et visualisation

Le GPM-8320-60/GPM-8330-60 exploite pleinement l’écran TFT pour fournir des mesures sous forme numérique et graphique :

• Mode numérique : General mode (4 onglets, 10 paramètres par onglet) et Multiple mode (affiche simultanément trois modules, 4 onglets, 8 paramètres chacun)
• Mode graphique : Oscilloscope simplifié pour tension, courant et puissance
• Affichage numérique ou en diagrammes en barres pour l’analyse harmonique par ordre

Mesures auxiliaires et mémoire

Pour la mesure haute tension, les réglages VT permettent l’usage de transformateurs externes. Pour les courants élevés, selon le type de transformateur (sortie tension ou courant), les mesures peuvent être effectuées via les bornes EXT1/EXT2 ou directement sur le panneau arrière. L’auto-plage personnalisable permet de gagner du temps. La mémoire interne peut stocker jusqu’à 10 000 mesures selon la fréquence de mise à jour ou un intervalle défini par l’utilisateur.

Acquisition et contrôle de données

Les interfaces RS-232C, USB device/host, LAN et optionnel GPIB permettent de lire et d’intégrer les résultats de mesure dans des systèmes existants. Le port USB host prend en charge la capture d’écran, l’accès aux données enregistrées et la mise à jour du firmware. L’interface optionnelle Digital I/O (DA12), installée en usine, peut être connectée à un automate ou enregistreur externe pour des mesures automatisées ou un enregistrement longue durée.

Sélecteur de câblage

Les GPM-8320-60 et GPM-8330-60 proposent plusieurs configurations de câblage pour la tension d’entrée (1P3W, 3P3W, 3P4W, 3V3A). Les utilisateurs peuvent sélectionner le mode de câblage selon leurs besoins pour mesurer les paramètres spécifiques à chaque configuration et même calculer l’efficacité.

Modes d’affichage

Ces compteurs offrent deux modes principaux d’affichage : numérique et graphique. Dans le mode numérique, deux options sont disponibles : simple et multiple.

• Mode simple : Quatre onglets peuvent être personnalisés avec les paramètres de mesure du module. Chaque onglet affiche jusqu’à 10 paramètres (2 principaux + 8 secondaires).
• Mode multiple : Quatre onglets permettent d’observer simultanément les mêmes 8 paramètres de trois modules différents. Les paramètres peuvent être organisés et personnalisés selon les besoins. Un mode simple est également disponible, affichant les quatre premiers paramètres indépendamment de l’onglet sélectionné.

En mode graphique, une fonction oscilloscope simplifiée affiche les formes d’onde de la tension, du courant et de la puissance. L’échelle horizontale est ajustable (50 μs/div à 10 ms/div selon la fréquence de mise à jour), et trois ratios de grossissement sont disponibles. Pour la mesure des harmoniques, les résultats peuvent être affichés en diagrammes en barres par ordre, et toutes les valeurs pertinentes (tension/courant/puissance, pourcentage de distorsion tension/courant/puissance, angle de phase tension/courant) peuvent être enregistrées et présentées.

Paramètres de mesure étendus

Les GPM-8320-60 et GPM-8330-60 fournissent un large éventail de mesures :

• Tension, courant, fréquence
• Puissance active, apparente et réactive
• Facteur de puissance, facteur de crête, distorsion harmonique totale
• Rapport de courant maximal

Ils disposent également de la fonction d’intégration temporelle de puissance ou de courant pour le DUT. L’utilisateur définit une période d’intégration, et la moyenne de la puissance est calculée. L’auto-plage garantit des résultats complets même lorsque la puissance du DUT varie durant l’intégration.

Assistance avancée à la mesure

Les compteurs offrent un support complet pour les mesures :

• Mesures haute tension/puissance : réglage du rapport tension/puissance pour restaurer les valeurs réelles.
• Mesure de courant élevé (jusqu’à 60 A en entrée directe) avec réglage du rapport de courant et bornes pour capteurs externes (EXT1/EXT2) pour les transformateurs à sortie tension.
• 4 jeux de paramètres panneau pour stockage/rappel et mémoire interne pouvant enregistrer jusqu’à 10 000 mesures, avec mise à jour selon un intervalle défini par l’utilisateur.
• Port USB frontal supportant capture d’écran, stockage de mesures et mise à jour du firmware.

Mécanisme flexible de changement de plage

Le changement de plage automatique lors des mesures d’intégration permet de calculer la variation totale de la puissance du DUT du début à la fin. De plus, le changement de plage peut être personnalisé, ce qui permet de gagner du temps et d’accélérer le processus de test.

Interface pratique et complète

Les compteurs offrent des interfaces de communication complètes : RS-232, USB, LAN et GPIB optionnel, adaptées pour le contrôle à distance et la collecte des résultats via logiciel.

L’interface Digital I/O optionnelle (DA12) propose trois modes :

• Mode contrôle externe : activation, arrêt, déclenchement ou réinitialisation des mesures d’intégration via signaux externes.
• Mode sortie DA12 : définition jusqu’à 12 paramètres de mesure (y compris l’intégration) pour une sortie fixe (+5 V pleine échelle) ou manuelle (±5 V pleine échelle), compatible avec les enregistreurs de données.
• Mode sortie personnalisée : nécessite une interface de communication, chaque broche définie étant contrôlée par commande logicielle.

Informations de commande

• GPM-8320-60 : Compteur de puissance numérique (RS-232C / USB device & host / LAN)
• GPM-8320-60/DA12 : Compteur de puissance numérique (RS-232C / USB device & host / LAN et GPIB + DA12 optionnel)
• GPM-8330-60 : Compteur de puissance numérique (RS-232C / USB device & host / LAN)
• GPM-8330-60/DA12 : Compteur de puissance numérique (RS-232C / USB device & host / LAN et GPIB + DA12 optionnel)

Accessoires standards

• Feuille de consignes de sécurité x1, câble d’alimentation x1
• Fils de test GTL-209 et GTL-212A selon le modèle :
  • GPM-8320-60 : 2x GTL-209, 2x GTL-212A
  • GPM-8330-60 : 3x GTL-209, 3x GTL-212A
• Câble DA12 GTL-214 (pour GPM-DA12)

Accessoires optionnels

• GPM-DA12 : Interface GPIB + DA12 (câble GTL-214 inclus, installation en usine obligatoire)
• GCP-300 : Sonde de courant pour entrée externe EXT2
• GTL-209 : Fil de test banane → fil nu, ~1000 mm
• GTL-212A : Fil de test O-type → fil nu, ~1000 mm
• GTL-214 : Câble DA12, ~1000 mm
• GTL-232 : Câble RS-232C, 9 broches femelle → 9 broches, ~2000 mm
• GTL-246 : Câble USB A-B, ~1200 mm
• GTL-258 : Câble GPIB, 25 broches Micro-D, ~1900 mm
• GRA-452 : Kit de montage en rack 19”, 3U
