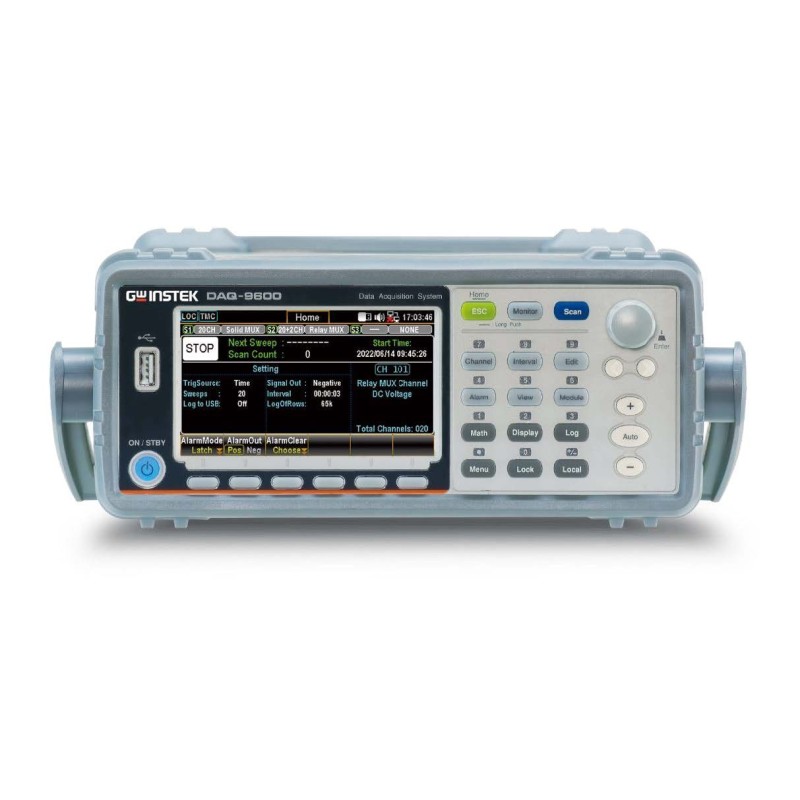

DAQ-9600 - Système d’Acquisition de Données

Le DAQ-9600 est un système d’acquisition de données modulaire à haute performance, conçu pour offrir une flexibilité maximale. Le châssis principal dispose de trois emplacements pour modules et d’un multimètre numérique (DMM) intégré à 6½ chiffres de précision, cœur de ses capacités de test et de mesure. Avec sept modules disponibles, le système répond à des besoins variés : recherche, caractérisation de produits, tests en production et diagnostic de pannes. Son architecture modulaire permet une expansion et une reconfiguration aisées, simplifiant les tests complexes tout en améliorant rapidité, fiabilité et précision.

Configuration personnalisable pour des besoins évolutifs

Le DAQ-9600 propose trois emplacements pour modules, pouvant accueillir n’importe quelle combinaison des sept modules disponibles. Les options incluent des modules polyvalents, multifonctions, matriciels et haute tension/haute intensité. Les utilisateurs peuvent combiner les modules pour obtenir les fonctionnalités requises. Chaque canal de mesure peut être configuré indépendamment : fonction, plage, vitesse et options avancées telles que la compensation de décalage. En configuration demi-rack, le système peut gérer jusqu’à 60 mesures à deux fils, 120 mesures à fil unique ou 96 points croisés de matrice, optimisant l’espace et réduisant les coûts pour des tests complexes.

Mesure de haute précision

Le cœur du DAQ-9600 est un DMM à 6½ chiffres offrant une précision industrielle. Il prend en charge 14 types de signaux d’entrée et assure une précision de 0,0035 % pour la tension continue, 0,05 % pour la tension alternative et 0,01 % pour la résistance (période d’étalonnage d’un an). Ce DMM de précision s’intègre parfaitement à tous les modules et multiplexeurs, utilisant un balayage « disconnect before connect » pour garantir qu’un seul canal ou paire de canaux soit actif, éliminant les erreurs de mesure.

Conditionnement de signal intégré

Contrairement à de nombreux systèmes, le DAQ-9600 gère la plupart des fonctions de conditionnement de signal en interne, réduisant le bruit et les erreurs dues aux câbles externes et supprimant le besoin de modules supplémentaires. Par exemple, les mesures de thermocouples bénéficient automatiquement de la compensation de jonction froide (sauf DAQ-904), garantissant des mesures précises sans fils ou jonctions externes.

Mémoire interne et stockage USB

Le système intègre 100 000 emplacements mémoire non volatile pour stocker localement les données de mesure, permettant une collecte hors ligne avant transfert vers un PC. Pour des ensembles de données plus volumineux, le stockage USB permet de sauvegarder directement sur clé externe ou de copier la mémoire interne pour une analyse ultérieure.

Collecte et analyse de données simplifiées

Le DAQ-9600 prend en charge les interfaces LAN, USB et GPIB (optionnelle) pour un contrôle à distance flexible. Le logiciel gratuit DAQ-Data Logger facilite la configuration rapide des tests, l’acquisition et l’analyse des données en temps réel. La connectivité LAN permet une intégration simple dans le réseau de l’entreprise et le stockage centralisé des données. L’interface web graphique intégrée permet de configurer les tests via navigateur, d’exécuter des listes de balayage et de surveiller les mesures, réduisant le besoin de programmation complexe.

Accessoires standards : Notice de sécurité, cordon d’alimentation, tournevis, câble USB GTL-246
Accessoires optionnels : Câble GPIB GTL-258, kit de montage en rack GRA-455 19"

DAQ-900 – Multiplexeur universel 20 canaux (Relais à semi-conducteurs)

Le DAQ-900 comprend 20 canaux à relais à semi-conducteurs répartis en deux groupes de 10 canaux chacun. Il prend en charge les mesures 2 fils et 4 fils, avec entrées totalement isolées pour le DMM intégré ou les instruments externes. La référence de jonction froide intégrée garantit des mesures précises des thermocouples. Avec une capacité de commutation jusqu’à 120 V et une vitesse de balayage de 450 canaux par seconde, il est idéal pour des acquisitions de données rapides et précises.

DAQ-901 – Multiplexeur universel 20+2 canaux (Relais électromagnétiques)

Le DAQ-901 combine 20 canaux 2 ou 4 fils avec 2 canaux supplémentaires pour la mesure de courant (1 A par canal). Il supporte des vitesses de balayage jusqu’à 80 canaux par seconde, avec compensation de jonction froide intégrée et capacité de commutation jusqu’à 300 V. Ce module est parfait pour les applications nécessitant des mesures mixtes de tension et de courant dans un seul module.

DAQ-903 – Multiplexeur à 40 canaux, fil unique

Le DAQ-903 permet de commuter 40 entrées à fil unique par module, adapté aux applications à faible tension et masse commune, telles que les tests de batteries, la caractérisation de composants et les tests sur banc. Il prend en charge les mesures internes 2 fils (sauf courant), isolation flottante jusqu’à 300 V, et des vitesses de balayage jusqu’à 80 canaux par seconde, offrant une solution compacte et économique pour des systèmes à haute densité de canaux.

DAQ-904 – Matrice 4×8 à 2 fils

Le DAQ-904 fournit 32 points croisés 2 fils dans une matrice flexible 4×8, avec une vitesse de commutation de 3 ms et des valeurs de tension/courant de 300 V / 1 A. Plusieurs modules peuvent être combinés pour créer des matrices plus grandes (ex. 8×8 ou 4×16), jusqu’à 96 points croisés dans un demi-rack. Idéal pour connecter plusieurs points d’un DUT simultanément à différents instruments de test, ce module optimise la polyvalence du système.

DAQ-907 – Module multifonction

Le DAQ-907 offre des fonctions étendues de mesure et de contrôle. Il inclut deux ports numériques 8 bits, un totalisateur 100 kHz et deux sorties analogiques (±12 V ou ±24 mA). Les entrées numériques et les alarmes du totalisateur sont surveillées en continu, même entre les balayages. Des canaux supplémentaires permettent de mesurer le courant ou la tension lors de la sortie, offrant une solution flexible pour des applications de test et de contrôle complexes.

DAQ-908 – Commutateur/Actionneur polyvalent 20 canaux

Le DAQ-908 est un module de commutation général avec 20 relais SPDT indépendants. Classé pour 300 V et 1 A, il peut contrôler la mise sous tension des DUT, activer des voyants ou piloter des relais et électrovannes externes. Combiné avec des multiplexeurs ou des modules matriciels, il permet de créer des systèmes de commutation entièrement personnalisés.

DAQ-909 – Multiplexeur haute tension / haute intensité 8+2 canaux

Le DAQ-909 est conçu pour les applications haute tension et haute intensité. Il dispose de 8 canaux pour mesures DC 600 V / AC 400 Vrms et 2 canaux supplémentaires pour mesurer des courants jusqu’à 2 A par canal sans shunt externe. Les mesures 2 fils et 4 fils sont prises en charge, avec une vitesse de commutation de 3 ms. Idéal pour les tests et mesures haute puissance.
