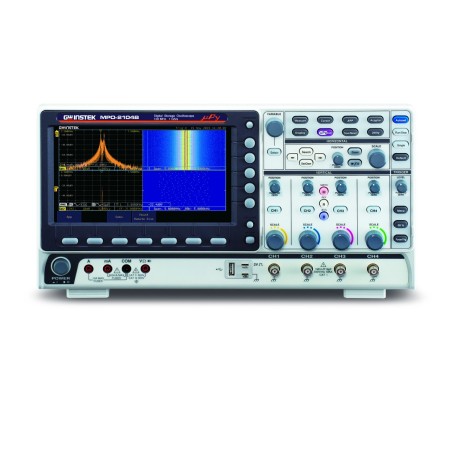

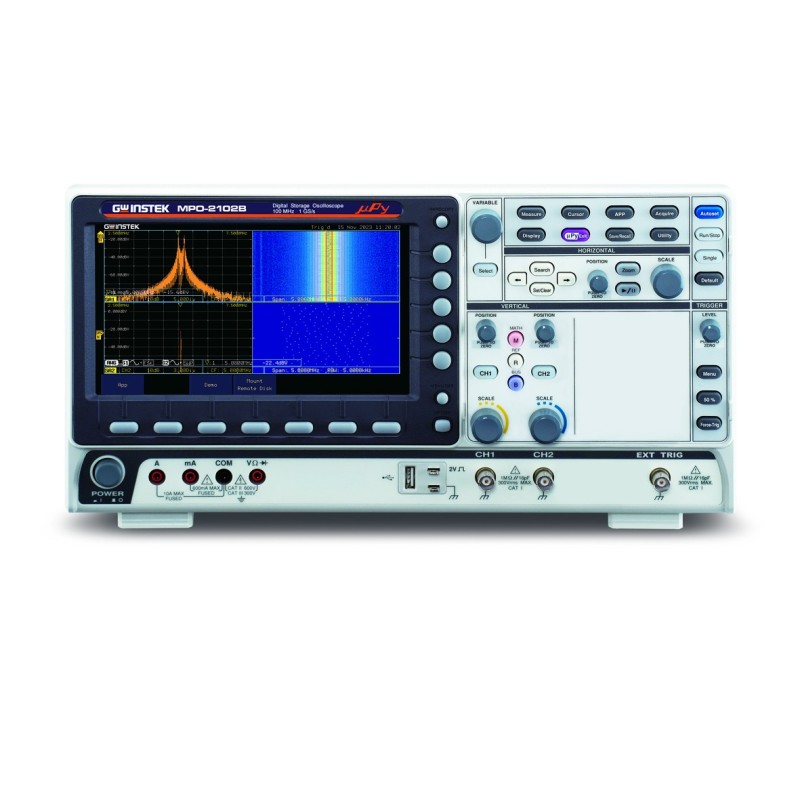

MPO-2000 Series – Oscilloscope Programmable Multifonction 200 MHz, 2/4 voies

Série MPO-2000 – Oscilloscope Programmable Multifonction

GW Instek lance la série MPO-2000, dont le nom provient de Multi-function Programmable Oscilloscope. Bien plus qu’un simple oscilloscope, le MPO-2000 intègre cinq instruments en un seul système : oscilloscope, analyseur de spectre, générateur de formes d’onde arbitraires, multimètre numérique et alimentation CC.

Architecture multifonctionnelle 5-en-1 et automatisation avancée

Au-delà de son architecture multifonctionnelle cinq-en-un, la série MPO-2000 se distingue par l’intégration innovante de scripts Python. Cette fonctionnalité permet aux utilisateurs de concevoir et de piloter de petits systèmes de test automatisés, en configurant des tests unitaires ou multifonctionnels sans recourir à un PC externe, ce qui justifie pleinement l’appellation MPO.

Exécution de scripts Python

• Jusqu’à 100 applications Python installables (applications préinstallées incluses)
• Exécution directe de fichiers source Python (.py) depuis le disque interne ou une clé USB
• Environnement idéal pour l’automatisation des mesures, le traitement avancé des données et le prototypage rapide

Testeur de composants – Courbe I-V

Le MPO-2000 intègre une application de tracé de courbes I-V (Curve Tracer) avec échelle de lecture.
Cette fonction s’appuie sur le mode XY de l’oscilloscope afin d’obtenir une accumulation de formes d’onde.

• Utilisation des deux sorties d’alimentation CC intégrées
• La version Pro permet également l’utilisation d’une alimentation CC externe via USB CDC-ACM
• Idéal pour l’analyse de composants discrets et semi-conducteurs

Support du protocole MQTT

Le MPO-2000 prend en charge le protocole MQTT (Message Queuing Telemetry Transport).

• Mode éditeur (publisher) : transmission des données de mesure vers le cloud
• Mode abonné (subscriber) : contrôle et supervision à distance de l’oscilloscope
• Intégration facilitée dans des architectures IoT et des environnements de test connectés

Décodage des bus série

• Version Basic : CAN FD, USB 2.0 (Full Speed)
• Version Pro : CAN FD, USB 2.0 (FS), FlexRay, USB Power Delivery, I²S

Aucune option supplémentaire n’est requise pour le décodage et l’analyse des protocoles automobiles, USB et audio de nouvelle génération.

Analyseur de spectre double voie avec spectrogramme

En complément des mesures dans le domaine temporel, la série MPO-2000 offre des fonctionnalités avancées dans le domaine fréquentiel.

• Analyseur de spectre 2 voies
• Fonction spectrogramme intégrée
• Analyse simultanée des signaux en fréquence sur deux canaux
• Visualisation intuitive de la distribution de puissance et de son évolution dans le temps

Applications typiques : communications sans fil basse fréquence à VHF, traitement audio, analyse vibratoire, détection de résonances anormales sur équipements mécaniques, etc.

Bibliothèque Python avec interface graphique (GUI)

• La version Basic permet l’exécution d’applications Python avec interface graphique et mise à l’échelle
• Les paramètres peuvent être ajustés pour s’adapter à différents tests
• La version Pro autorise la modification directe des scripts Python
• Possibilité de personnaliser les graphiques (échelles, couleurs, arrière-plan, etc.)

Tests collaboratifs via USB CDC-ACM

Le MPO-2000P prend en charge USB CDC-ACM pour la réalisation de tests collaboratifs mono-unité ou multi-unités, sans ordinateur supplémentaire.

• Programmation directe via un clavier USB
• Résultats affichés sous forme de graphiques
• Export des données en CSV, images ou transfert vers le cloud
• Exécution de scripts Python pour le traitement avancé des données

Accessoires fournis

• 2× Sondes passives 10×/1× GTP-200B-4
• 2× Câbles BNC/BNC GTL-110
• 1× Câble à pinces crocodiles GTL-105A
• 1× Câble banane 4 mm GTL-207
• 1× Cordon d’alimentation
• 1× Certificat de calibration

Accessoires en option

• GCP-0275 : Sonde de courant DC à 2 MHz, 750 A
• GCP-0550 : Sonde de courant DC à 5 MHz, 500 A
• GCP-2525 : Sonde de courant DC à 25 MHz, 250 A
• GDP-100 : Sonde différentielle haute tension 100 MHz
• GDP-050 : Sonde différentielle haute tension 50 MHz
• GDP-025 : Sonde différentielle haute tension 25 MHz
• GDB-03 : carte de démonstration
• GAK-003 : adaptateur d’impédance 50 Ω
• GSC-008 : sacoche de transport
