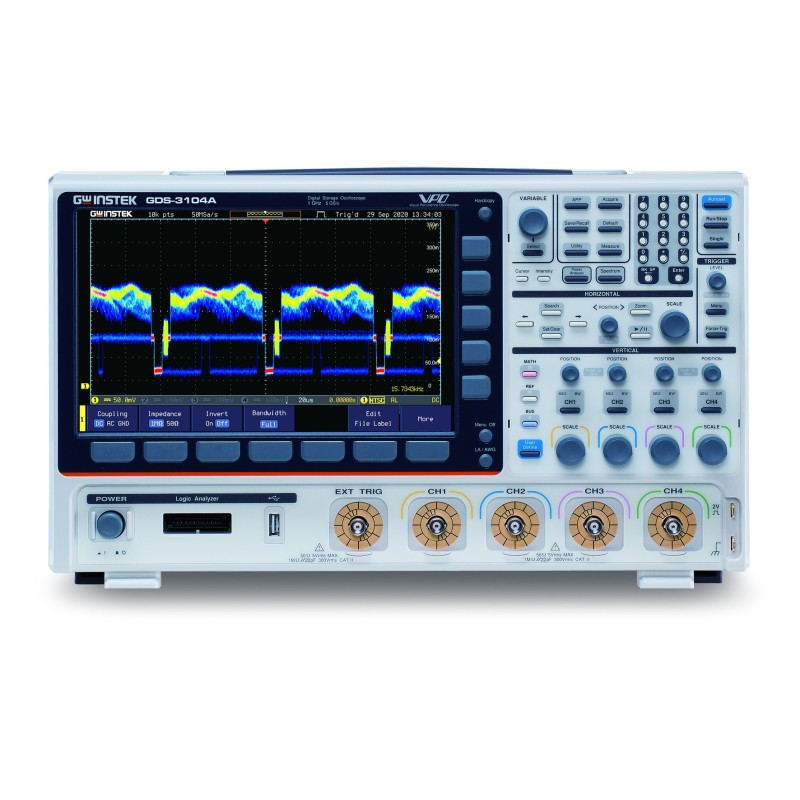

GDS-3000A Series - Oscilloscope 350/650/1000 MHz, 2/4 voies

Name: GDS-3000A Series - Oscilloscope 350/650/1000 MHz, 2/4 voies
Brand: GW Instek
SKU: GDS-3000A Series

Références :

GDS-3352A Oscilloscope 350 MHz, 2 voies

GDS-3354A Oscilloscope 350 MHz, 4 voies

GDS-3652A Oscilloscope 650 MHz, 2 voies

GDS-3654A Oscilloscope 650 MHz, 4 voies

GDS-3102A Oscilloscope 1 GHz, 2 voies

GDS-3104A Oscilloscope 1 GHz, 4 voies

Avantages techniques

Large bande passante de 1 GHz, 650 MHz ou 350 MHz, avec configuration à deux voies ou quatre voies, pour une analyse précise des signaux haute fréquence.
Taux d’échantillonnage élevé : jusqu’à 5 GSa/s en temps réel sur une voie et 2,5 GSa/s en temps réel sur l’ensemble des voies, garantissant une acquisition fidèle des signaux rapides et transitoires.
Profondeur de mémoire étendue de 200 Mpts par voie, permettant l’enregistrement et l’analyse détaillée de formes d’onde longues et complexes.
Taux de rafraîchissement élevé atteignant 200'000 formes d’onde par seconde (wfm/s), facilitant la détection des événements sporadiques et rares.
Écran LCD TFT couleur de 10,2 pouces (800 × 480), offrant une visualisation confortable et claire des signaux et des mesures.
Fonctions avancées de recherche de signaux, optimisant l’exploitation de la longueur d’enregistrement et accélérant l’identification des événements pertinents.
38 fonctions de mesure automatiques, proposant un large éventail d’outils d’analyse pour une évaluation rapide et fiable des signaux.
Mode d’acquisition haute résolution, améliorant la précision des mesures et réduisant le bruit pour une analyse plus fine.
Fonctions de déclenchement et de décodage des bus série I²C, UART, CAN et LIN, idéales pour les applications embarquées et industrielles.
Analyseur de spectre double canal intégré (DC à 2,5 GHz) avec affichage spectrogramme, permettant une analyse simultanée dans les domaines temporel et fréquentiel.
Générateur de signaux arbitraires intégré, 25 MHz, deux voies, pour la génération de formes d’onde personnalisées et les tests fonctionnels.
Options avancées disponibles :
- Ensemble de 13 mesures dédiées à l’analyse de puissance
- Analyseur logique 16 voies (MSO) pour l’analyse combinée des signaux analogiques et numériques

Bande Passante: 350 MHz

Nombre de voies: 2

La série GDS-3000A représente le fleuron de la nouvelle génération d’oscilloscopes numériques à mémoire de GW Instek, conçue pour répondre aux exigences les plus élevées en matière de test et de mesure. Elle propose des bandes passantes allant jusqu’à 1000 MHz, avec des versions 350/650 MHz également disponibles, et une profondeur de mémoire pouvant atteindre 200 Mpts par voie, offrant des performances exceptionnelles pour l’analyse de signaux complexes et rapides.

Grâce à un taux d’échantillonnage pouvant atteindre 5 GSa/s en mode entrelacé, le GDS-3000A assure une acquisition précise et fidèle des signaux transitoires. Son écran LCD TFT couleur de 10,2 pouces, associé à une sortie d’affichage RVB 8 bits par couleur, permet une visualisation claire et détaillée de la distribution et de l’intensité des signaux mesurés.

La série GDS-3000A intègre également un générateur de signaux arbitraires double canal de 25 MHz, offrant aux utilisateurs la possibilité de générer directement des formes d’onde personnalisées ou de réutiliser des signaux mesurés sur les canaux analogiques pour les reproduire. Cette fonctionnalité facilite la simulation de signaux réels et la création de scénarios de test avancés.

En complément, la fonction d’analyse de la réponse en fréquence (tracé de Bode) permet d’effectuer la vérification et l’analyse approfondie des caractéristiques des circuits et composants électroniques. Elle est particulièrement adaptée aux applications telles que la conception et l’évaluation de circuits RLC, le développement de filtres, ainsi que la validation et l’optimisation de circuits amplificateurs.
