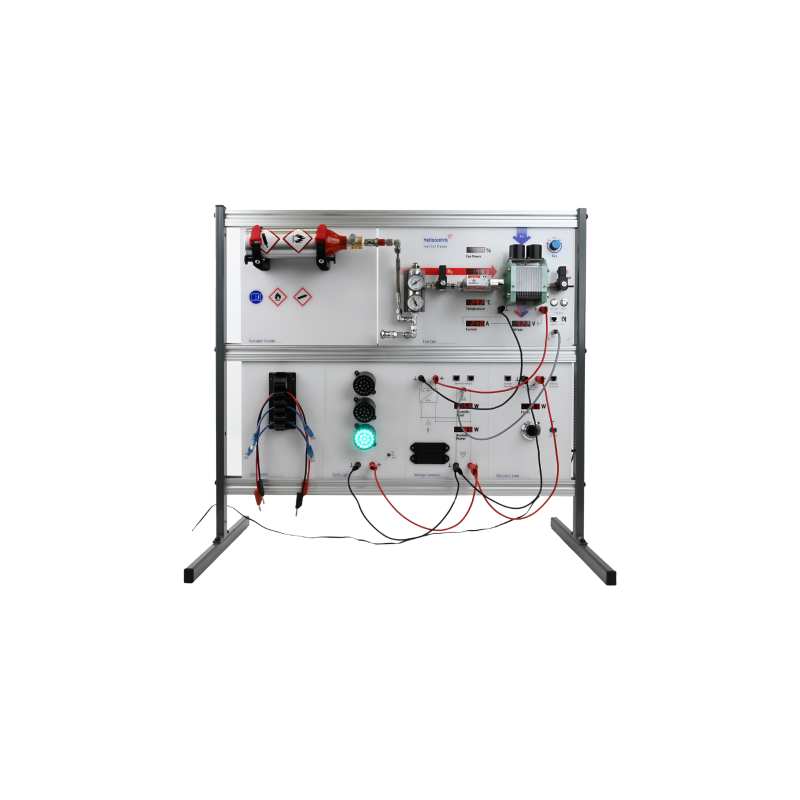

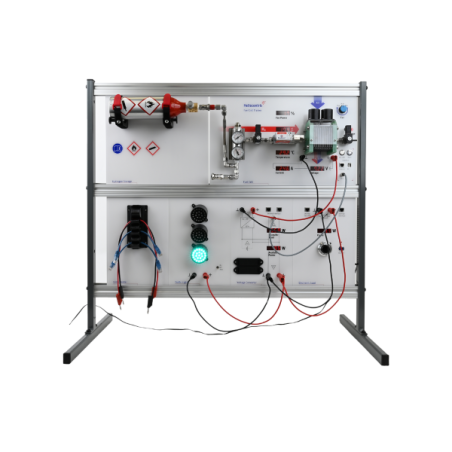

Composants

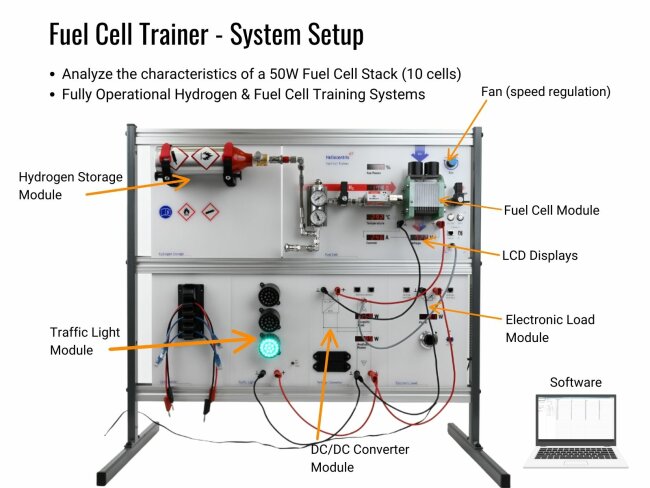

Module Pile à Combustible
Le module Pile à Combustible comprend un stack de 50 W équipé d’un contrôleur intégré, d’un débitmètre d’hydrogène et d’un système d’alimentation en air. Cinq afficheurs LED permettent de visualiser en temps réel les principaux paramètres de fonctionnement : courant, tension, température, débit d’hydrogène et alimentation en air, garantissant une parfaite transparence du système.
Module Charge Électronique
Le module Charge Électronique permet le réglage manuel ou assisté par ordinateur d’un courant constant afin d’enregistrer les courbes caractéristiques de la pile à combustible. Un affichage LED intégré indique la puissance délivrée pour une analyse précise des performances.

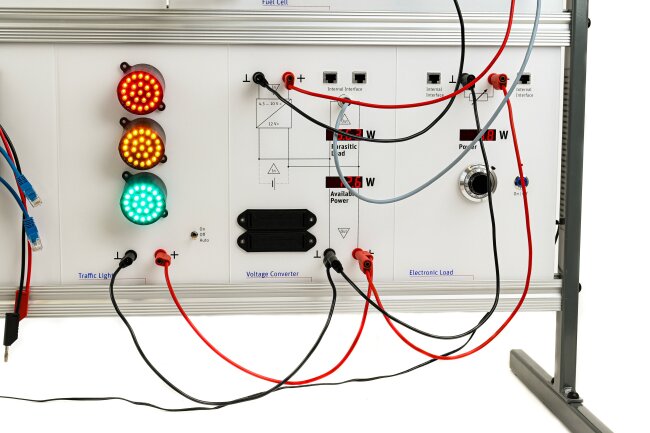

Module Convertisseur DC/DC
Ce module convertit la tension de sortie non régulée de la pile à combustible en une tension stable de 12 V DC. Il permet l’alimentation autonome de consommateurs standards en 12 V. Des afficheurs LCD intégrés indiquent la puissance utile fournie ainsi que la consommation interne du système.
Module Feu Tricolore
Le module Feu Tricolore à LED constitue une charge réaliste fonctionnant en 12 V, connectée à la sortie du convertisseur DC/DC. Il illustre de manière concrète une application typique.
Module de Stockage H₂
Le module de stockage H₂ est composé d’une cartouche à hydrure métallique avec détendeur intégré. Il assure une alimentation en hydrogène sûre et pratique pour une journée complète de travaux pratiques, sans recours à des bouteilles de gaz comprimé ou à un générateur externe.
Logiciel
Le logiciel fourni accompagne les expériences décrites dans le manuel pédagogique. Il permet l’enregistrement, la visualisation et l’exportation des données pour une analyse approfondie.
La visualisation en temps réel des instruments de mesure facilite l’utilisation du système devant un large public ou en amphithéâtre, notamment avec un projecteur.
Fonctionnalités du logiciel
- Visualisation en temps réel des instruments de mesure
- Enregistrement chronologique et affichage graphique des valeurs mesurées
- Exécution assistée par ordinateur des expériences
- Expériences entièrement automatisées
ENERGY LABS
Compatibilité OPC UA
Ce que vous obtenez
Toutes les mesures de tension, de courant, de température et de débit de gaz issues des systèmes Heliocentris sont accessibles sous forme de nœuds OPC UA structurés. Ces données sont lisables et modifiables depuis tout client compatible OPC UA.
Ce que cela signifie
Au lieu de consulter des valeurs individuelles sur un affichage local, l’interface OPC UA intégrée permet de connecter directement les systèmes Heliocentris à des logiciels SCADA, à MATLAB/Simulink, à des automates programmables (PLC), à Node-RED ou à toute autre plateforme d’automatisation industrielle.
Connectez-vous à vos outils existants
| Votre plateforme |
Possibilités dès le premier jour |
| SCADA (WinCC, Ignition, zenon…) |
Superviser et piloter l’ensemble du système énergétique via une interface HMI industrielle, comme dans une installation réelle |
| MATLAB / Simulink |
Exploiter des données de processus en temps réel pour l’analyse, la conception de contrôle et les tests Hardware-in-the-Loop |
| Automates & automatisation (PLC) |
Intégrer le système dans des environnements d’automatisation plus larges via le standard OPC UA |
| Node-RED / Plateformes IoT |
Créer des tableaux de bord, enregistrer des données en base et développer des simulations de smart grid |
| Applications personnalisées |
Accéder à l’ensemble des données par programmation (Python, C#, Java ou tout SDK OPC UA) |
Documentation
Une documentation complète accompagne le système afin de soutenir efficacement enseignants et étudiants. Les supports pédagogiques sont structurés pour faciliter l’expérimentation guidée, l’analyse des données et la compréhension des principes fondamentaux.
Accessoires
Kit de Connexion H₂
Le kit de connexion H₂ comprend un détendeur pour bouteilles de gaz comprimé standard de 200 bar, ainsi que les flexibles et adaptateurs nécessaires. Il est disponible en deux versions : alimentation directe de la pile à combustible ou remplissage de la cartouche à hydrure métallique.
Générateur d’Hydrogène HG30
L’électrolyseur PEM HG30 permet la production d’hydrogène à la demande, de manière sûre et pratique. Il remplace les bouteilles de gaz comprimé pour le remplissage des cartouches à hydrure métallique. Le système intègre un dispositif de sécurité avec arrêt automatique et détection de fuite, garantissant un fonctionnement fiable.
