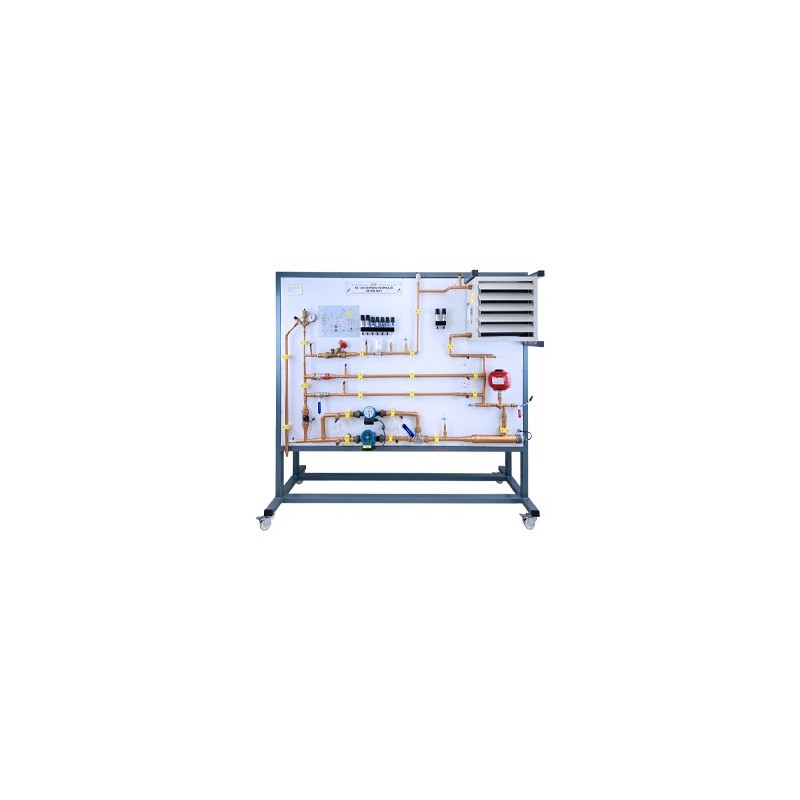

HS-105 - Efficacité en Technologie de Chauffage
Référence : HS-105
Le HS-105 est un banc didactique complet dédié à l’étude de l’efficacité énergétique dans les systèmes de chauffage. Il intègre un circuit de chauffage fermé entièrement fonctionnel permettant d’analyser les performances, les pertes de charge et le comportement des composants en conditions réelles.
Grâce à ses nombreux capteurs et à son interface logicielle avancée, ce système permet de visualiser en temps réel les flux d’énergie, d’étudier les régulations (PID et tout ou rien) et de comparer les performances de différents types de pompes de circulation.
🎯 Applications pédagogiques
- Étude des systèmes de chauffage modernes
- Analyse de l’efficacité énergétique
- Apprentissage des régulations PID
- Comparaison des technologies de pompes
🔧 Caractéristiques principales
- Circuit d’eau fermé complet avec pompe de circulation, chauffage électrique et convecteur
- Analyse des pertes de charge via 7 capteurs de pression différentielle
- Mesure et visualisation des flux énergétiques
- Comparaison entre pompe conventionnelle et pompe à pression différentielle
- Contrôle complet via PC (pompes, chauffage, ventilateur)
- Transmission des données en temps réel via Ethernet
📊 Instrumentation & Mesures
- 7 capteurs de pression différentielle
- 4 capteurs de température
- 1 capteur de débit
- 1 capteur de puissance effective
💻 Logiciel & Contrôle
- Logiciel ADF avec acquisition de données via Ethernet
- Compatible Windows 8.1 et Windows 10
- Régulation de température avec :
- Contrôle tout ou rien
- Contrôle PID configurable
- Consigne réglable de 0 à 80°C
⚙️ Spécifications techniques
Pompe de circulation conventionnelle
- Puissance : 140 W
- Débit max : 5 m³/h
- Hauteur manométrique max : 7 m
Pompe à pression différentielle
- Puissance : 4 à 50 W
- Débit max : 3,5 m³/h
- Hauteur manométrique max : 6 m
Autres composants
- Chauffage électrique : 2000 W
- Vase d’expansion : 2 L
- Alimentation : 230V / 50Hz / monophasé
📏 Plages de mesure
- Pression différentielle : 5x 0–600 mbar, 2x 0–100 mbar
- Température : 0–100°C
- Débit : 0–50 L/min
- Puissance effective : 0–200 W
🛡️ Sécurité
Groupe de sécurité chaudière conforme à la norme DIN 4751.
🖥️ Configuration requise
- PC avec système Windows recommandé
