8179953 - Contrôleur de moteur pas à pas et de servomoteur
Référence : 8179953 - Contrôleur de moteur pas à pas et de servomoteur

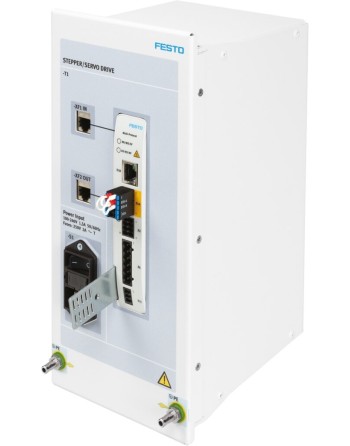

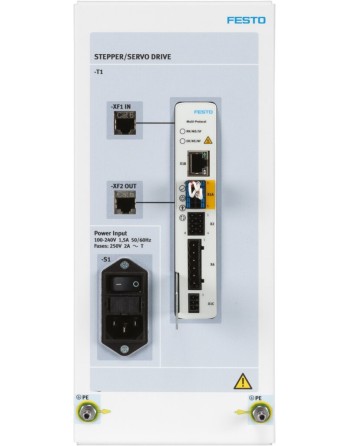

Le contrôleur de servomoteurs et de moteurs pas à pas intègre un régulateur de servo-entraînement CMMT-ST de Festo dans un module compact conçu pour une utilisation sur table ou une intégration dans un châssis de montage au format A4.
Description générale
Ce contrôleur basse tension permet le pilotage de servomoteurs et de moteurs pas à pas jusqu’à une puissance de 300 W. Il peut être configuré et mis en service à l’aide du logiciel Festo Automation Suite, offrant une intégration rapide et une utilisation intuitive.
Compact et polyvalent, le module dispose d’une alimentation électrique interne permettant une connexion directe à différents réseaux électriques. Il prend en charge plusieurs protocoles de communication industriels, notamment Ethernet/IP, PROFINET et EtherCAT.
Deux interfaces de communication permettent une connexion en guirlande des équipements, tandis qu’un port de configuration dédié simplifie les opérations de paramétrage et de maintenance.
Fonctions et modes de fonctionnement
Fonctions de régulation
- Régulation en cascade
- Régulateur de position P
- Régulateur de vitesse PT
- Régulateur de courant PI pour moteurs synchrones et asynchrones
Modes de fonctionnement
- Fonctionnement profilé avec blocs de commande et fonctionnement direct
- Interpolation via bus de terrain
- Modes de fonctionnement synchronisés
- Mise en référence automatique
- Mode réglage
- Autotuning
- Mode de fonctionnement contrôlé

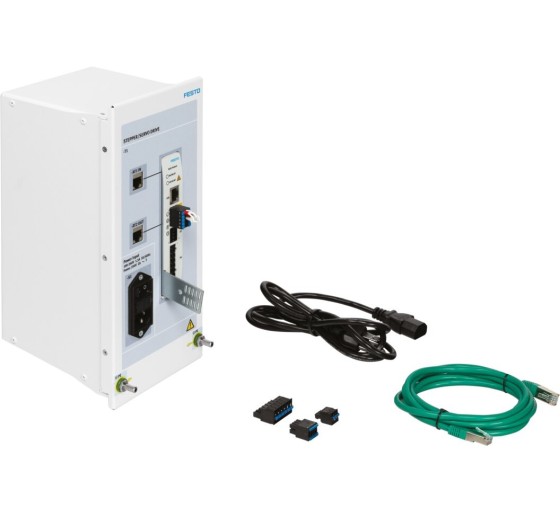

Contenu de la fourniture
- Module contrôleur
- Kit de raccordement de rechange
- Cordon d’alimentation
Caractéristiques techniques
- Tension nominale de l’alimentation logique CC : 24 V
- Résistance de freinage externe : 6 Ω
- Puissance permanente maximale de la résistance de freinage externe (CEI) : 490 W
- Courant de sortie nominal : 8 A
- Puissance nominale du contrôleur : 300 VA
- Fréquence de sortie : 0 Hz à 20 000 Hz
