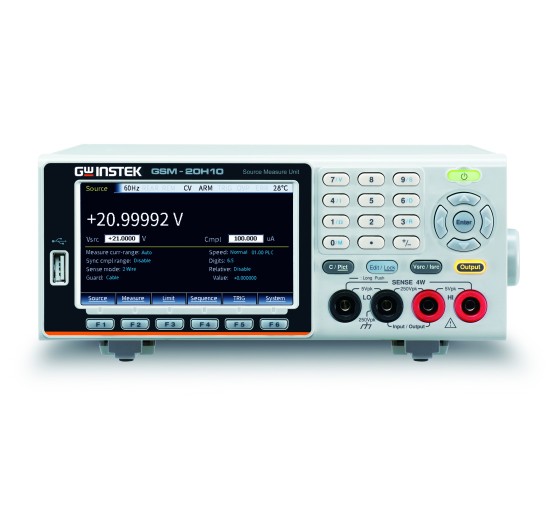

Le GW Instek GSM-20H10 est une Source Measure Unit (SMU) de haute précision combinant une alimentation DC très stable et un multimètre de précision à résolution 6½ digits.
Pendant son fonctionnement, l’appareil peut être utilisé comme :
- Source de tension
- Source de courant
- Voltmètre
- Ampèremètre
- Ohmmètre
Cette polyvalence en fait une solution idéale pour l’analyse des caractéristiques des composants et les applications de test en production, notamment dans les domaines suivants :
- Nanomatériaux et composants avancés
- Dispositifs et architectures semi-conducteurs
- Matériaux organiques
- Systèmes d’éclairage haute efficacité
- Composants passifs
- Analyse des propriétés des matériaux
Le GSM-20H10 offre un fonctionnement en quatre quadrants avec une capacité de ±210 V / ±1,05 A / 22 W. Les premier et troisième quadrants fonctionnent comme alimentation pour fournir de l’énergie à la charge, tandis que les second et quatrième quadrants agissent comme charge électronique pour absorber l’énergie.
Lors de l’utilisation comme alimentation ou charge, l’appareil peut mesurer :
- la tension
- le courant
- la résistance
avec une précision de 0,012 % et une résolution atteignant :
Concernant l’acquisition des données, le GSM-20H10 supporte un taux d’échantillonnage pouvant atteindre 50 000 points par seconde, permettant une analyse très précise du comportement du dispositif testé (DUT).
Son écran couleur TFT de 4,3 pouces affiche clairement les paramètres, les réglages et les résultats de mesure. La fonction SDM (Source Delay Measure) permet d’introduire un délai avant l’acquisition afin d’éviter la capture de signaux instables lors des transitions.
L’instrument propose également quatre modes de séquence programmables :
Ces modes permettent de générer jusqu’à 2500 points de variation de séquence pour les applications de test automatisées.
En matière de protection, le GSM-20H10 intègre :
- OVP : protection contre les surtensions avec seuil configurable
- OTP : protection contre la surchauffe pour garantir la stabilité des mesures

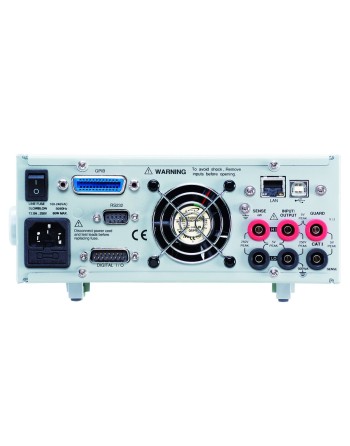

L’appareil prend en charge les commandes SCPI standard et offre plusieurs interfaces de communication : RS-232, USBTMC, LAN et GPIB (option), permettant une intégration facile dans les systèmes de test automatisés.
Puissance de sortie maximale : ±210 V / ±1,05 A / 22 W

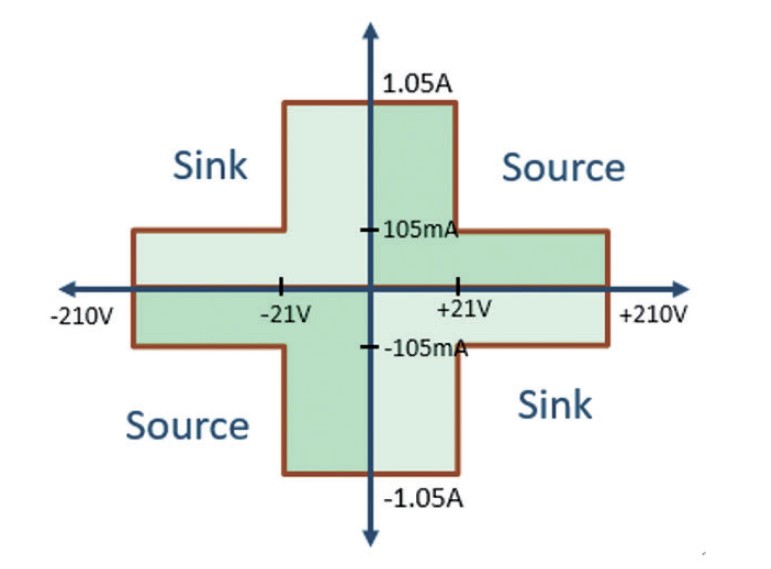

L’alimentation du GSM-20H10 dispose de deux plages de fonctionnement. La première offre une plage de tension de ±21 V avec un courant maximal de ±1,05 A. La seconde propose une plage de tension de ±210 V avec un courant maximal de ±105 mA. La puissance totale disponible est de 22 W. L’appareil permet également des mesures complètes sur quatre quadrants sans limitation de cycle de service.
4 modes de séquence intégrés – jusqu’à 2500 points

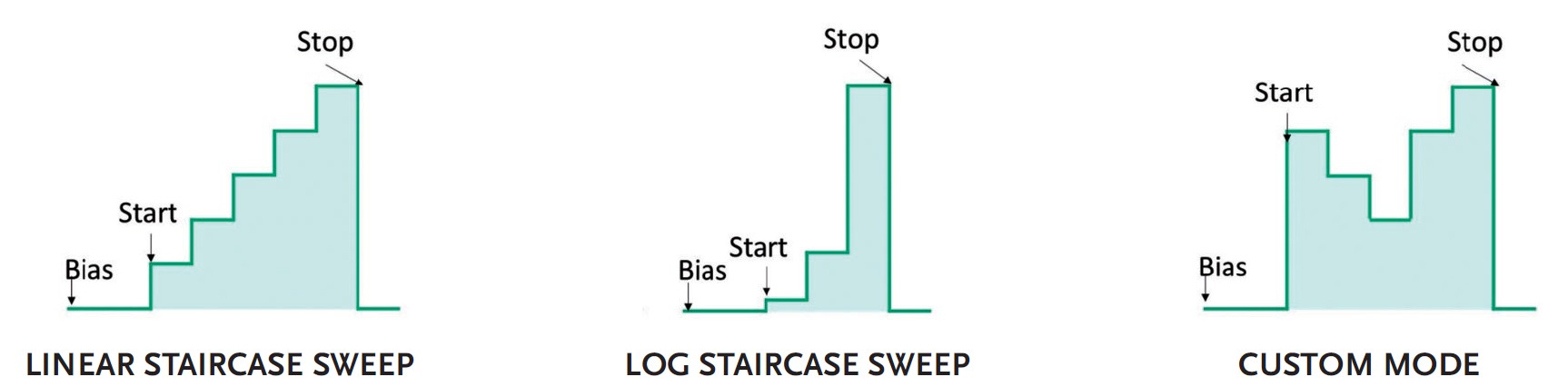

Le Source Measure Unit GSM-20H10 intègre quatre modes de séquence de sortie : escalier linéaire, escalier logarithmique, SRC-MEM (mémoire source) et mode personnalisé. Ces modes permettent aux utilisateurs de générer rapidement les profils de sortie nécessaires pour leurs tests. Le système peut gérer jusqu’à 2 500 points de séquence au total.

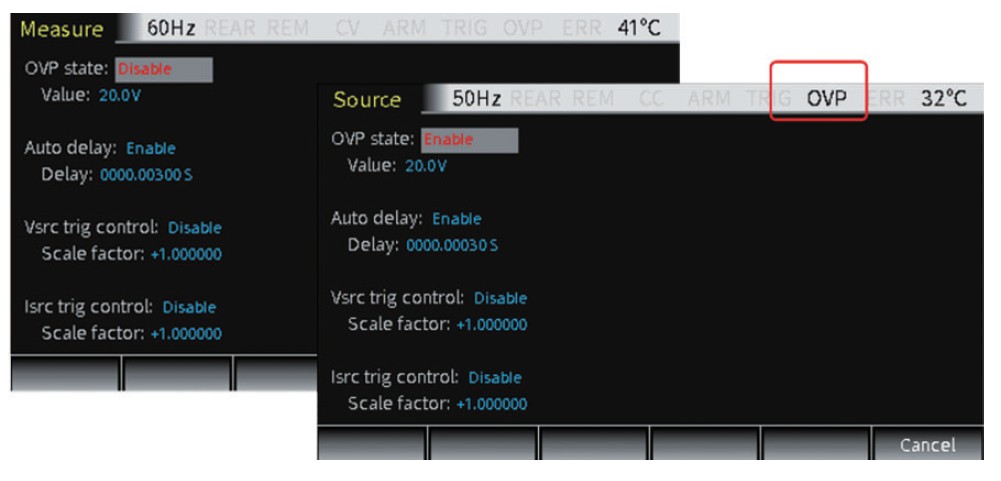

Fonctions de protection OVP / OTP
Le GSM-20H10 intègre des mécanismes de protection contre les surtensions (OVP) et les surchauffes (OTP). L’OVP permet aux utilisateurs de définir précisément la plage de protection contre les surtensions, tandis que la protection OTP limite les erreurs potentielles liées aux dérives thermiques durant les processus de test.

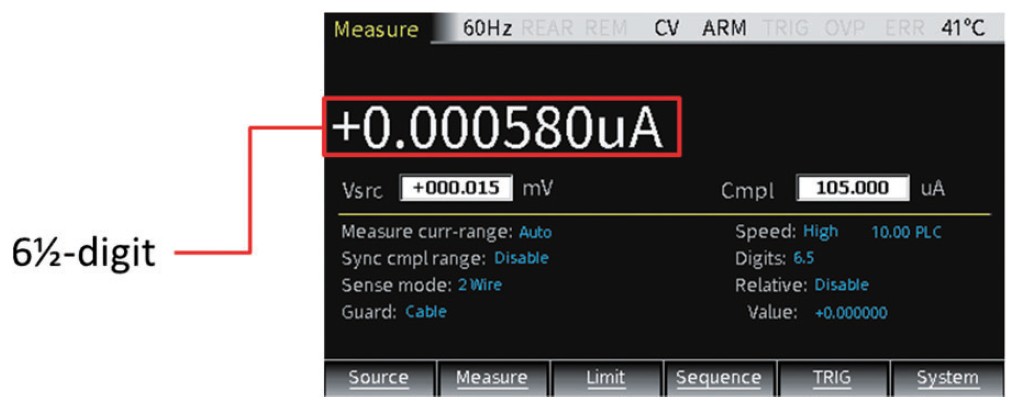

Précision de mesure de base de 0,012 % avec résolution de 6½ digits
Le GSM-20H10 offre une précision de mesure pouvant atteindre 0,012 %. Son affichage haute résolution, pouvant atteindre 6½ digits, permet d’obtenir des résultats extrêmement précis, notamment lors de la mesure de signaux de faible amplitude.

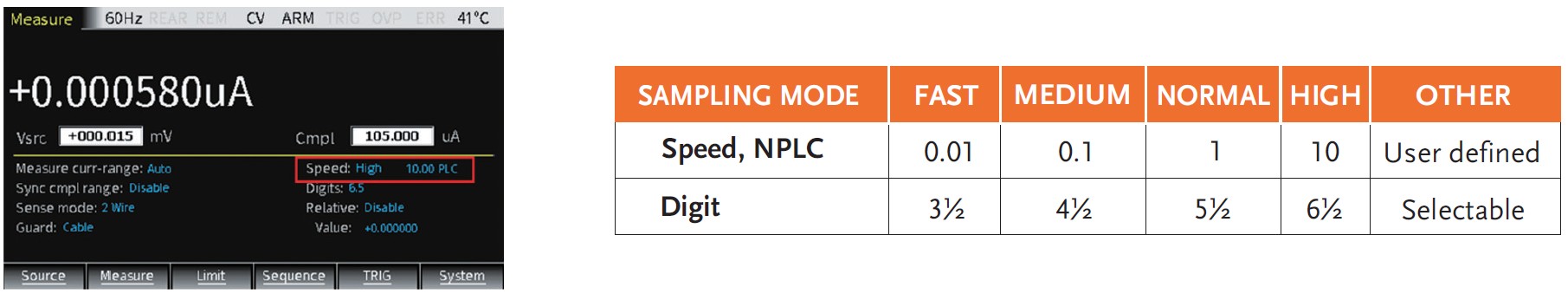

Vitesse d’échantillonnage variable
La vitesse d’échantillonnage du GSM-20H10 est ajustable afin de s’adapter aux différents besoins de mesure. Les utilisateurs peuvent sélectionner une valeur comprise entre 0,01 PLC et 10 PLC. Le paramètre NPLC (Number of Power Line Cycles) correspond au nombre de cycles du réseau électrique. Par exemple, pour une fréquence secteur de 50 Hz, 1 PLC équivaut à 20 ms et 2 PLC à 40 ms.
Cycle SDM (Source Delay Measure)

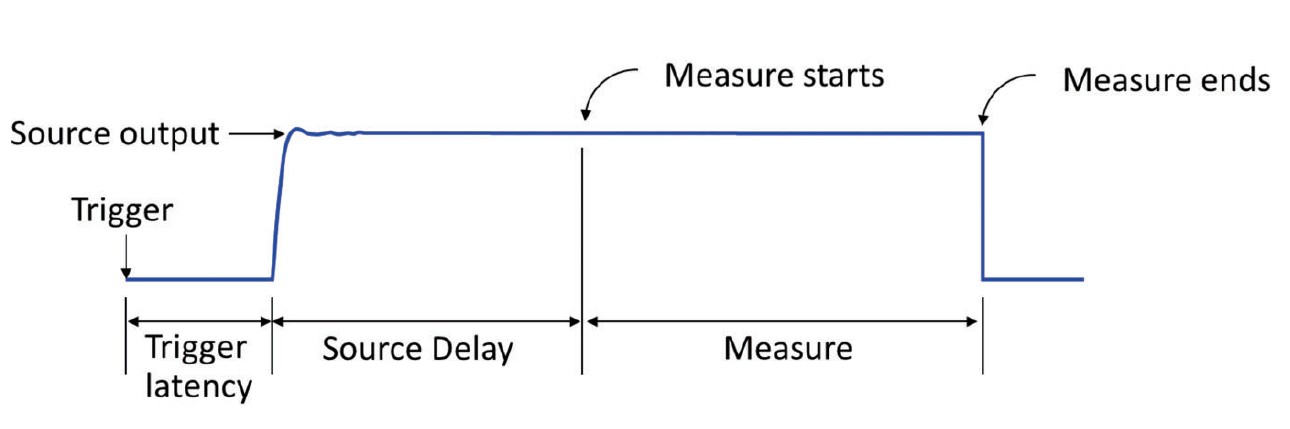

Au démarrage, la sortie de la source peut présenter une certaine instabilité. Le GSM-20H10 permet de définir un délai entre l’activation de la source et le début de la mesure afin d’éviter cette phase instable et d’obtenir des résultats plus fiables. La plage de délai programmable s’étend de 0 à 9999,999 secondes.
Mesure et détection à distance en 2, 4 et 6 fils

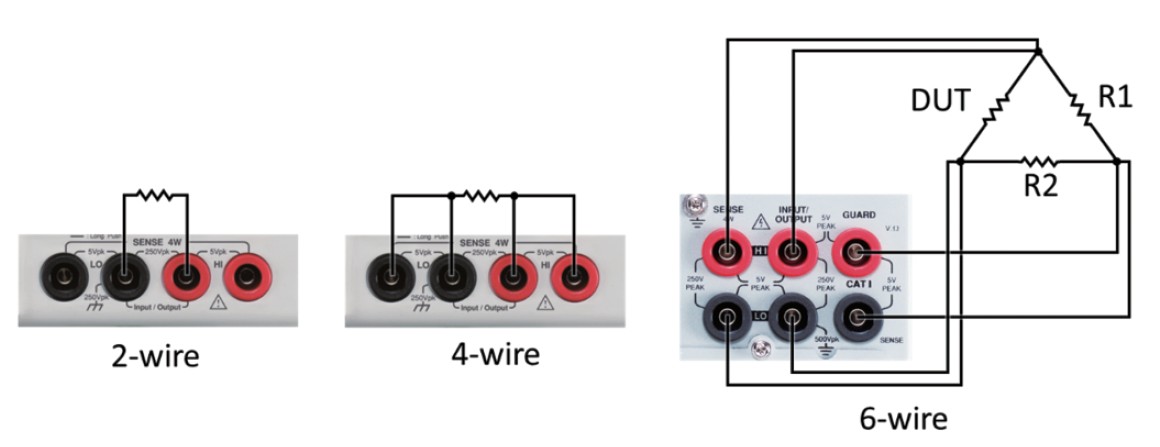

En plus de la mesure standard en 2 fils, le GSM-20H10 prend en charge les configurations en 4 fils et en 6 fils pour les mesures de résistance. La mesure en 4 fils permet d’éliminer l’influence de la résistance des câbles et d’obtenir des mesures précises de faibles résistances inférieures à 100 ohms sous des courants élevés. La configuration en 6 fils combine la connexion en 4 fils avec une protection supplémentaire contre les résistances parallèles internes, permettant ainsi la mesure très précise de résistances extrêmement faibles, telles que celles de fils fins.
Nombre de digits d’affichage variable

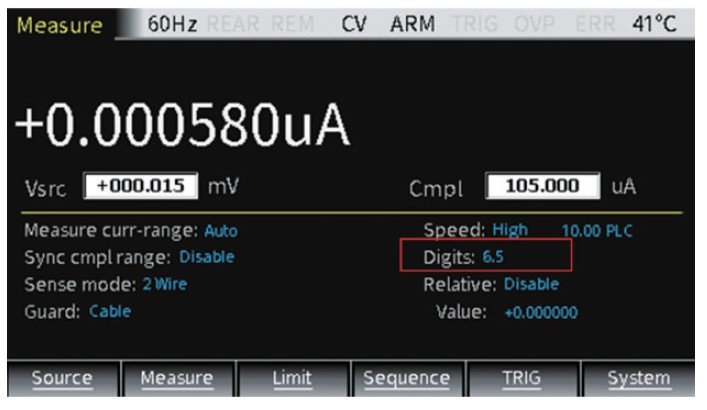

L’affichage du GSM-20H10 est configurable. Les utilisateurs peuvent sélectionner le niveau de précision souhaité parmi plusieurs options : 3,5 ; 4,5 ; 5,5 ou 6,5 digits.
Fonction de limites intégrée

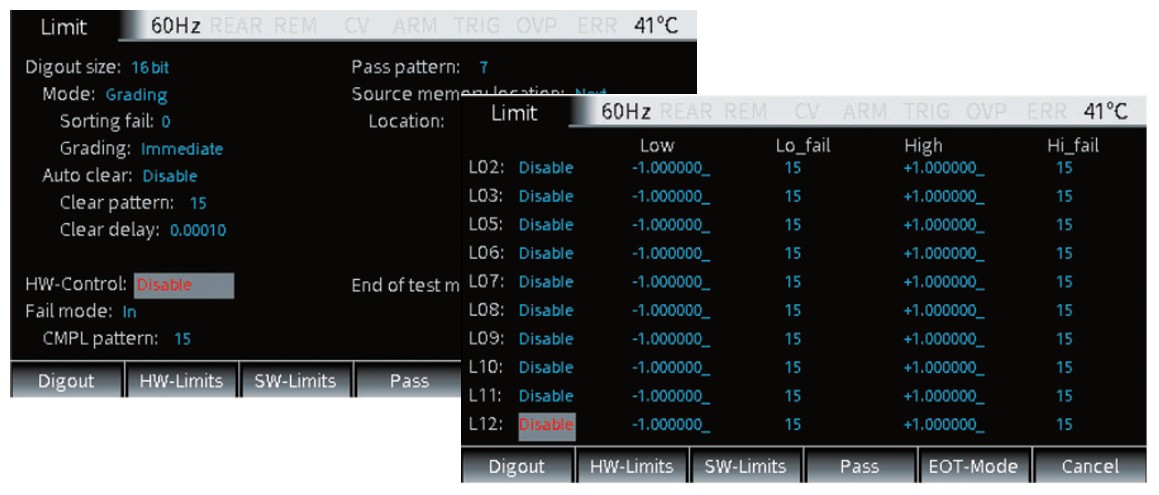

Le GSM-20H10 intègre une fonction de test Pass/Fail basée sur des limites prédéfinies. L’appareil dispose de trois lignes de limite intégrées et permet la configuration de jusqu’à 11 ensembles de paramètres de test.

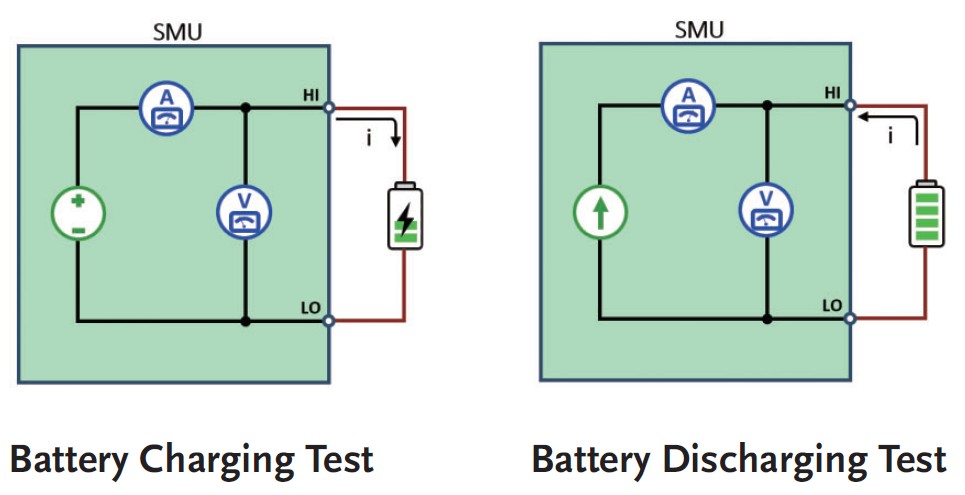

Test de charge et de décharge de batterie
Lors du processus de charge, le GSM-20H10 fonctionne comme une source dont la tension est supérieure à celle de la batterie, ce qui entraîne un flux de courant de l’appareil vers la batterie. Lors de la décharge, il agit comme une charge avec une tension inférieure à celle de la batterie, permettant au courant de circuler de la batterie vers l’appareil.
5 fonctions de calcul intégrées

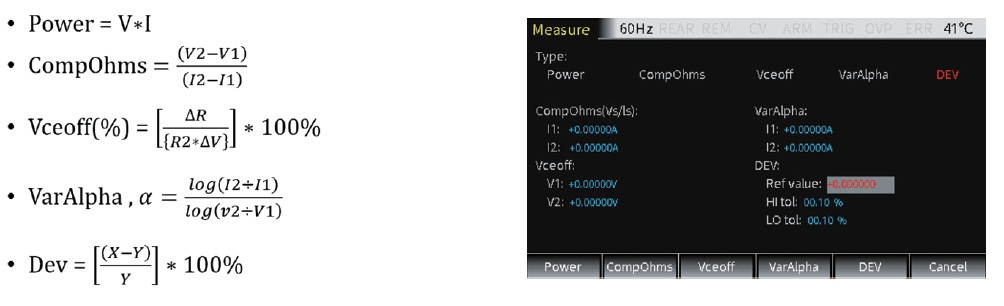

Le GSM-20H10 propose cinq fonctions de calcul intégrées afin de faciliter l’analyse des mesures : calcul de puissance, compensation d’offset pour la mesure de résistance (Offset Compensation Ohms), coefficient de tension, coefficient alpha pour varistances (Varistor Alpha) et pourcentage de déviation.
Informations de commande
- GSM-20H10 – Precision DC Source Measure Unit
- GSM-20H10/GPIB – Precision DC Source Measure Unit avec interface GPIB
Accessoires standards
- CD Manuel utilisateur (x1)
- Guide de démarrage rapide (x1)
- Câble de test GTL-207A (x1)
- Pince crocodile (x2)
Accessoires optionnels
- SM-01 – Adaptateur Digital I/O (DB15 vers DB9 + micro-DIN 8 broches)
- SM-02 – Adaptateur Digital I/O (DB15 vers DB37 + micro-DIN 8 broches)
- GTL-246 – Câble USB (USB 2.0 type A-B, ~1200 mm)
- GTL-248 – Câble GPIB, 2000 mm
