- Neuf

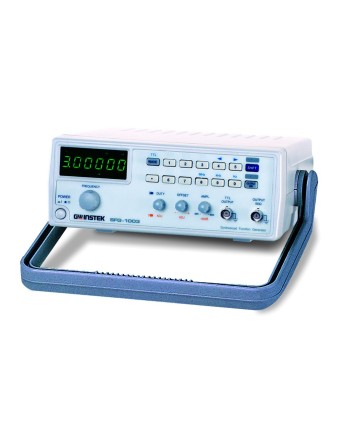

SFG-1000 Series - Générateur de Fonctions 3 MHz
Références
- SFG-1003 : Générateur de fonctions, 0,1 Hz à 3 MHz
- SFG-1013 : Générateur de fonctions, 0,1 Hz à 3 MHz, avec double afficheur
Présentation Générale
Ce générateur de fonctions basé sur la technologie DDS (synthèse numérique directe) offre une solution fiable, précise et économique pour la génération de signaux dans les environnements éducatifs, de laboratoire et industriels. Conçu autour d’une architecture FPGA avancée, il garantit une excellente stabilité et une haute précision, tout en restant simple d’utilisation.
Avec une plage de fréquence étendue de 0,1 Hz à 3 MHz et une résolution fine, cet équipement constitue une source de signal idéale pour les applications nécessitant des mesures fiables sans complexité excessive.
Caractéristiques Principales
- Technologie DDS avec architecture FPGA
- Plage de fréquence : 0,1 Hz à 3 MHz
- Résolution en fréquence : 100 mHz
- Précision en fréquence : ± 20 ppm
- Stabilité en fréquence : ± 20 ppm
- Faible distorsion : -55 dBc (0,1 Hz à 200 kHz)
- Affichage de la tension (SFG-1013)
- Sorties multiples : analogiques et TTL
Types de Signaux Générés
- Sinusoïdal
- Carré
- Triangulaire
- Sortie TTL
Avantages Clés
- Excellente stabilité et précision du signal
- Faible distorsion pour des mesures fiables
- Interface simple et intuitive
- Solution économique pour applications standards
- Polyvalence d’utilisation en environnement éducatif et technique
Applications
- Formation en automatisme et électronique
- Tests de vibrations
- Réglage et maintenance d’équipements électroniques
- Tests et validation de circuits
- Travaux pratiques en laboratoire
Performances et Qualité du Signal
Stabilité et Précision
Le générateur intègre une technologie PLL (boucle à verrouillage de phase) assurant une excellente stabilité et une précision élevée sur toute la plage de fréquence. Cette conception réduit les dérives et garantit une fiabilité optimale pour les mesures de précision.
Faible Distorsion
Grâce à l’utilisation de convertisseurs numériques-analogiques haute performance et de comparateurs rapides, l’équipement délivre des signaux avec un très faible taux de distorsion harmonique. Cela permet d’obtenir des signaux propres, adaptés aux tests exigeants.
Fonctionnalités de Réglage
- Réglage précis de la fréquence
- Réglage de l’amplitude : typiquement de 2 mVpp à 10 Vpp (dans une charge 50 Ohm)
- Offset DC ajustable : ± 5 V (dans une charge 50 Ohm)
- Atténuation du signal : jusqu’à 40 dB
- Commande marche/arrêt de la sortie
Interface Utilisateur
L’interface utilisateur a été conçue pour offrir une prise en main rapide et intuitive. Les fonctions essentielles sont accessibles directement via les commandes en façade, permettant un réglage rapide des paramètres sans formation approfondie.
SFG-1003
Références spécifiques
Références
- SFG-1003 : Générateur de fonctions, 0,1 Hz à 3 MHz
- SFG-1013 : Générateur de fonctions, 0,1 Hz à 3 MHz, avec double afficheur
Présentation Générale
Ce générateur de fonctions basé sur la technologie DDS (synthèse numérique directe) offre une solution fiable, précise et économique pour la génération de signaux dans les environnements éducatifs, de laboratoire et industriels. Conçu autour d’une architecture FPGA avancée, il garantit une excellente stabilité et une haute précision, tout en restant simple d’utilisation.
Avec une plage de fréquence étendue de 0,1 Hz à 3 MHz et une résolution fine, cet équipement constitue une source de signal idéale pour les applications nécessitant des mesures fiables sans complexité excessive.
Caractéristiques Principales
- Technologie DDS avec architecture FPGA
- Plage de fréquence : 0,1 Hz à 3 MHz
- Résolution en fréquence : 100 mHz
- Précision en fréquence : ± 20 ppm
- Stabilité en fréquence : ± 20 ppm
- Faible distorsion : -55 dBc (0,1 Hz à 200 kHz)
- Affichage de la tension (SFG-1013)
- Sorties multiples : analogiques et TTL
Types de Signaux Générés
- Sinusoïdal
- Carré
- Triangulaire
- Sortie TTL
Avantages Clés
- Excellente stabilité et précision du signal
- Faible distorsion pour des mesures fiables
- Interface simple et intuitive
- Solution économique pour applications standards
- Polyvalence d’utilisation en environnement éducatif et technique
Applications
- Formation en automatisme et électronique
- Tests de vibrations
- Réglage et maintenance d’équipements électroniques
- Tests et validation de circuits
- Travaux pratiques en laboratoire
