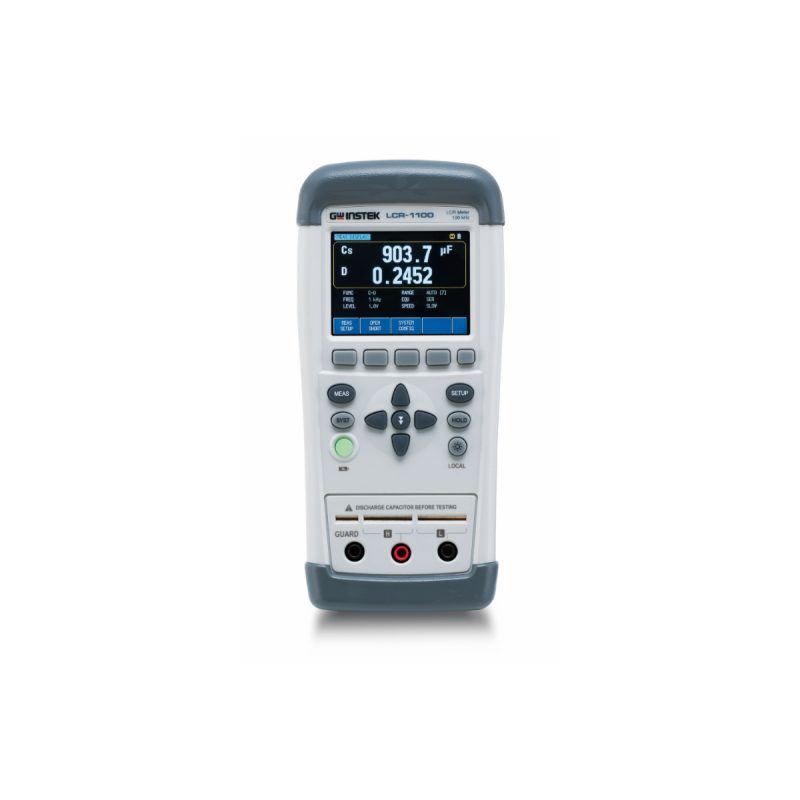

LCR-1100 Vue de face
search
  • LCR-1100 Vue de face
  • LCR-1000 Series – Mesureur LCR portable
  • LCR-1000 Series – Mesureur LCR portable

LCR-1000 Series – Mesureur LCR portable

Fréquence de Test Max.



Logo GW Instek



Références

  • LCR-1010 – Mesureur LCR portable 10 kHz
  • LCR-1100 – Mesureur LCR portable 100 kHz



Caractéristiques principales

  • Écran TFT tactile de 2,8 pouces
  • Résolution de 50 000 points sur l’affichage principal et secondaire
  • Précision de base : 0,2 %
  • 6 ou 8 fréquences de test sélectionnables selon le modèle
  • 15 combinaisons de mesure disponibles
  • Niveaux de test sélectionnables :
    • AC : 0,3 V / 0,7 V / 1 Vrms
    • DC : ±1 V
  • Vitesses de mesure sélectionnables :
    • Rapide : 10 mesures/seconde
    • Lent : 2,5 mesures/seconde
  • Mode Auto LCR pour l’identification automatique du composant
  • Fonction Data Hold
  • Interface USB (COM virtuel) pour la communication à distance
  • Logiciel de datalogging disponible



Description

La série LCR-1000 de GW Instek est une gamme de mesureurs LCR portables dotés d’une fonction de test automatique en temps réel. L’appareil est équipé d’un écran TFT-LCD et offre une précision de base de 0,2 %. Les utilisateurs peuvent utiliser les boutons physiques ou l’écran tactile pour une utilisation simple et intuitive.

Grâce à sa grande précision de mesure et à sa facilité d’utilisation, cette série convient parfaitement aux applications suivantes :

  • Maintenance et dépannage
  • Production de composants électroniques
  • Établissements d’enseignement et instituts de recherche
  • Contrôle qualité



La série comprend deux modèles :

GW Instek LCR-1000 Series -Tableau comparatif

  • LCR-1100 : fréquence de test jusqu’à 100 kHz
  • LCR-1010 : fréquence de test jusqu’à 10 kHz

Les instruments offrent des tensions de test sélectionnables (0,3 / 0,7 / 1,0 Vrms) ainsi que des circuits équivalents série ou parallèle, permettant de mesurer automatiquement :

  • Capacité (C)
  • Inductance (L)
  • Résistance (R)
  • Réactance
  • Impédance
  • Facteur de qualité (Q)
  • Facteur de perte (D)
  • Angle de phase
  • Résistance DC

Avec une résolution d’affichage de 50 000 points pour les paramètres principaux et auxiliaires et une précision de base de 0,2 %, la série prend en charge les mesures à 2 fils et à 5 fils.

Elle intègre également une fonction de comparaison et une fonction de maintien des données pour répondre aux besoins de test et de mesure de différents types de composants électroniques.

Toute la série est équipée d’interfaces USB-HID et USB-VCOM. Un logiciel PC gratuit est fourni, et des commandes de contrôle à distance compatibles SCPI permettent de développer des applications personnalisées pour l’acquisition de données.



Informations de commande

  • LCR-1100 – Mesureur LCR portable 100 kHz
  • LCR-1010 – Mesureur LCR portable 10 kHz



Accessoires inclus

  • Manuel utilisateur ×1
  • Fiche d’instructions de sécurité ×1
  • LCR-100 – Barre de court-circuit
  • LCR-101 – Pince Kelvin
  • LCR-205 – Câble USB
  • LCR-305 – Batterie lithium rechargeable
  • LCR-503 – Sac de transport



Accessoires optionnels

  • LCR-108 – Accessoire de test (pince tweezers) pour composants SMD / Chip

GW Instek LCR-1000 Series - Accessories



LCR-1100

Fiche technique

Ecran
2,8", 50'000 points
Fréquences de test
50 Hz, 100 Hz, 120 Hz, 1 kHz, 2 kHz, 10 kHz, 50 Hz, 100 Hz, 120 Hz, 1 kHz, 2 kHz, 10 kHz, 50 kHz, 100 kHz
Interfaces
USB
Poids
~400 g

Références spécifiques

Téléchargement

LCR-1000 Series - Datasheet

Téléchargement (1.46MB)

LCR-1000 Series - Manuel d'utilisation

Téléchargement (1.55MB)

LCR-1000 Series - PC Software

Téléchargement (2.58MB)
