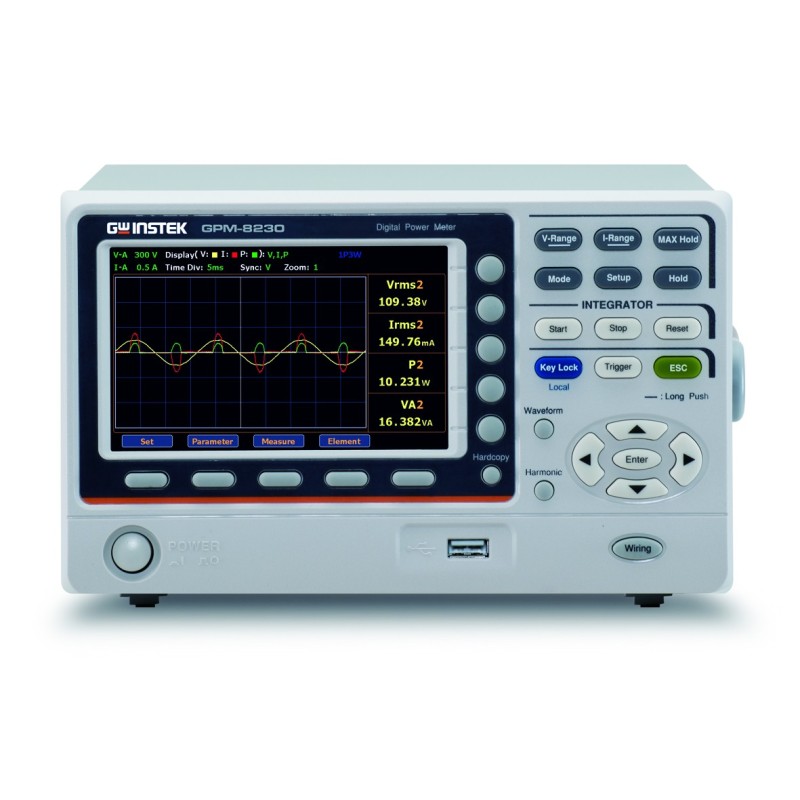

Les GW Instek GPM-8320 et GPM-8330 sont des wattmètres numériques conçus spécifiquement pour la mesure de puissance sur des sources d’alimentation AC triphasées. Ils sont parfaitement adaptés à la majorité des applications de test des produits électriques et électroniques.

Le modèle GPM-8320 est équipé de 2 modules de mesure, tandis que le GPM-8330 en propose 3. Ces instruments offrent une bande passante de mesure allant de DC jusqu’à 100 kHz (0,1 Hz – 100 kHz), avec des convertisseurs A/N 16 bits et une fréquence d’échantillonnage de 300 kHz, garantissant une grande précision de mesure.

Ils disposent également d’un écran TFT LCD de 5 pouces, d’un affichage sur 5 digits, ainsi que de 25 paramètres différents de mesure de puissance. Leur haute précision et leurs nombreuses fonctionnalités en font des instruments performants et économiques dans leur catégorie.

Fonctionnalités principales

• Affichage des formes d’onde (tension, courant et puissance)
• Fonction de mesure d’intégration
• Analyse et mesure des harmoniques multi-ordres
• Conformité à la norme IEC61000-4-7 pour les mesures à 50/60 Hz
• Entrées pour capteurs externes
• Interfaces de communication multiples

Ces caractéristiques permettent aux utilisateurs d’effectuer des mesures de puissance claires, pratiques et extrêmement précises.

Modes de configuration et précision de mesure

Les GPM-8320/8330 prennent en charge plusieurs configurations de câblage pour l’analyse des réseaux électriques :

• 1P3W
• 3P3W
• 3P4W
• 3V3A

Les utilisateurs peuvent sélectionner la configuration adaptée à leur application afin de mesurer différents paramètres électriques et calculer l’efficacité énergétique.

Les instruments supportent une tension d’entrée nominale jusqu’à 1000 V et un courant d’entrée jusqu’à 20 A. La plage minimale de courant est de 0,5 A avec une résolution de 0,1 mA.

• Résolution de mesure de puissance : 0,1 mW
• Facteur de crête : 3 (jusqu’à 6 en demi-plage)
• Précision tension / courant / puissance : ±0,1 % lecture ±0,05 % plage

Paramètres de mesure disponibles

Plusieurs modes de mesure sont disponibles : AC+DC, AC, DC et V-MEAN.

Jusqu’à 25 paramètres de mesure peuvent être analysés, notamment :

• Tension : Vrms, Vac, Vdc, Vmn, V+pk, V-pk
• Courant : Irms, Iac, Idc, I+pk, I-pk
• Fréquence : VHz, IHz
• Puissance : P, P+pk, P-pk
• Puissance apparente : VA
• Puissance réactive : VAR
• Facteur de puissance : PF
• Angle de phase : DEG
• Distorsion harmonique totale : THDV, THDI
• Facteur de crête : CFV, CFI
• Rapport de courant maximal : MCR
• Fonctions de calcul mathématique

Affichage et visualisation des mesures

Grâce à l’écran TFT, les résultats peuvent être affichés sous forme numérique ou graphique.

En mode numérique, deux modes d’affichage sont disponibles :

• Mode général : 4 pages avec jusqu’à 10 paramètres affichés simultanément (2 principaux + 8 de surveillance).
• Mode multiple : affichage simultané des résultats des trois modules, idéal pour analyser les systèmes triphasés déséquilibrés.

En mode graphique, un mode oscilloscope simplifié permet de visualiser les formes d’onde de tension, de courant et de puissance. Les harmoniques peuvent également être affichées sous forme de graphique ou d’histogramme.

Fonctions de mesure avancées

Les GPM-8320/8330 intègrent plusieurs fonctions destinées aux mesures avancées :

• Configuration du rapport VT pour transformateurs de tension externes
• Compatibilité avec transformateurs de courant (CT)
• Entrées capteurs externes EXT1 / EXT2
• Changement automatique de gamme
• Mémoire interne pouvant stocker 10 000 enregistrements

Communication et acquisition de données

Pour l’acquisition et l’enregistrement des données, les instruments disposent de plusieurs interfaces de communication :

• RS-232C
• USB (Virtual COM)
• LAN
• GPIB (optionnel)

Le port USB Host permet la capture d’écran, l’enregistrement des données internes et les mises à jour du firmware.

Une interface optionnelle Digital I/O (DA12) peut également être installée en usine afin de connecter l’instrument à des systèmes d’automatisation tels que des PLC ou des enregistreurs de données, pour des applications de mesure automatisées ou d’enregistrement longue durée.

GPM-8320/8330 : Caractéristiques et Fonctionnalités

Sélection du câblage

Les modèles GPM-8320/8330 offrent plusieurs configurations d'entrée et modes de câblage (1P3W, 3P3W, 3P4W, 3V3A). Les utilisateurs peuvent sélectionner le mode adapté à leurs besoins spécifiques pour mesurer les paramètres selon le câblage choisi, et même calculer l’efficacité du système.

Modes d’affichage variés

Les GPM-8320/8330 proposent deux modes d’affichage : numérique et graphique, pour exploiter au maximum les mesures réalisées.

• Mode numérique : Deux options sont disponibles : simple et multiple. Dans le mode simple, quatre onglets personnalisables permettent d’afficher jusqu’à 10 paramètres de mesure (2 principaux et 8 secondaires). Dans le mode multiple, quatre onglets permettent d’observer simultanément les mêmes 8 paramètres de trois modules différents. Les paramètres peuvent être organisés et personnalisés selon les besoins, et un mode simplifié affichant seulement les quatre premiers paramètres est disponible.
• Mode graphique : Fonction oscilloscope simple affichant les formes d’onde de la tension, du courant et de la puissance. L’échelle horizontale est ajustable (50 μs/div à 10 ms/div selon le taux de mise à jour) avec trois niveaux de zoom. Pour la mesure des harmoniques, les résultats par ordre peuvent être présentés sous forme de graphique en barres, avec enregistrement complet des valeurs (tension, courant, puissance, taux de distorsion et angles de phase).

Paramètres de mesure riches

Les GPM-8320/8330 mesurent une large gamme de paramètres : tension, courant, fréquence, puissance active, apparente et réactive, facteur de puissance, facteur de crête, distorsion harmonique totale, et le ratio du courant maximum. Ils permettent également des mesures d’intégration temporelle de puissance ou de courant sur le dispositif testé (DUT), avec une commutation automatique des plages pour obtenir des résultats précis même en cas de variations importantes de puissance.

Assistance de mesure avancée

• Mesure haute tension/puissance avec réglage du rapport tension/puissance pour corriger l’atténuation.
• Mesure de courant élevé avec bornes EXT1/EXT2 pour capteurs externes et transformateurs de courant à sortie tension.
• Stockage et rappel de 4 configurations de panneau, avec une mémoire pouvant enregistrer jusqu’à 10 000 mesures.
• USB en façade pour capture d’écran, enregistrement des mesures et mises à jour du firmware.

Mécanisme flexible de changement de plage

Les GPM-8320/8330 offrent un mode de commutation automatique pour les mesures d’intégration, permettant de calculer la valeur totale des variations de puissance sur une période définie. Une commutation manuelle personnalisable est également disponible pour optimiser la vitesse et l’efficacité du processus de test.

Interface pratique et complète

Les instruments disposent de multiples interfaces de communication : RS-232, USB, LAN, GPIB (optionnel), permettant un contrôle à distance et la collecte des résultats via logiciel. L’interface Digital I/O (DA12) offre trois modes : contrôle externe, sortie DA12, et sortie personnalisée, pour activer, déclencher, arrêter ou réinitialiser les mesures, ainsi que pour envoyer jusqu’à 12 paramètres vers un enregistreur de données selon les besoins.

Informations de commande

Accessoires standards

• Fiche d’instructions de sécurité ×1
• Cordon d’alimentation ×1
• Jeux de câbles de test :
  • GPM-8320 : GTL-209 ×2, GTL-212A ×2
  • GPM-8330 : GTL-209 ×3, GTL-212A ×3
• Câble DA12 GTL-214 (uniquement pour les versions avec GPM-DA12)

Accessoires optionnels

• GPM-DA12 – Interface GPIB + DA12 (incluant le câble GTL-214)
• GCP-300 – Sonde de courant pour entrée externe EXT2
• GTL-209 – Câble de test Banana vers fil nu (~1000 mm)
• GTL-212A – Câble de test O-Type vers fil nu (~1000 mm)
• GTL-214 – Câble DA12 (~1000 mm)
• GTL-232 – Câble RS-232C 9 broches (null modem, ~2000 mm)
• GTL-246 – Câble USB type A-B (~1200 mm)
• GTL-258 – Câble GPIB connexion Micro-D 25 broches (~1900 mm)
• GRA-452 – Kit de montage en rack 19” (format 3U)
