Fonctions & Avantages

SMU haute précision 6-en-1 – Réduisez vos coûts de test

La réalisation de mesures I–V avec des instruments conventionnels — sources de tension/courant, générateurs d’impulsions, multimètres de haute précision, etc. — est complexe, coûteuse et encombrante. Elle nécessite un espace important sur le banc de test ainsi qu’une programmation et une synchronisation précises de plusieurs appareils pour garantir des mesures fiables.

La série IT2800 propose une solution économique et efficace en intégrant, dans un format compact ½ largeur 2U, l’ensemble des fonctions de génération et de mesure nécessaires à la caractérisation électrique.

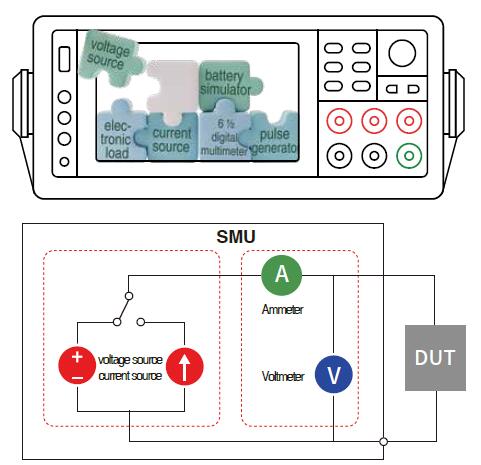

L’IT2800 regroupe les fonctionnalités de six instruments en un seul appareil :

• Source de tension 4 quadrants
• Source de courant
• Multimètre numérique 6½ digits
• Générateur d’impulsions
• Simulateur de batterie
• Charge électronique

Cette intégration réduit considérablement la complexité du système, optimise l’espace sur le banc et diminue les coûts d’équipement tout en améliorant l’efficacité des tests.

Interface graphique intuitive – Accès rapide aux fonctionnalités

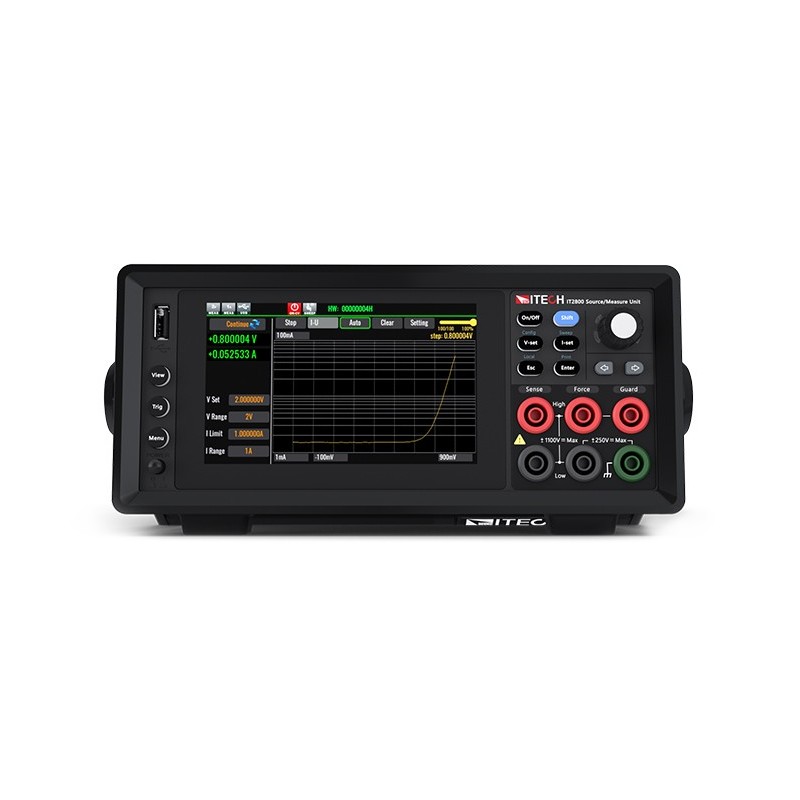

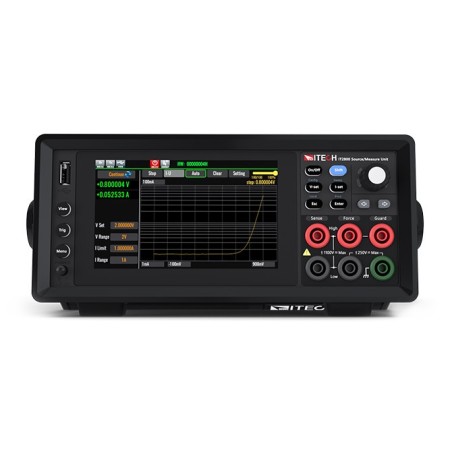

L’IT2800 est conçu pour offrir rapidité, ergonomie et simplicité d’utilisation. Son panneau avant comprend :

• Écran tactile couleur de 5 pouces
• Port mémoire USB 2.0
• Molette de navigation rotative
• Bouton de déclenchement (trigger) dédié
• Touches de fonction
• Bornes banane standard

Le port USB permet le stockage des données, l’import/export des configurations de test et les mises à jour système en toute simplicité.

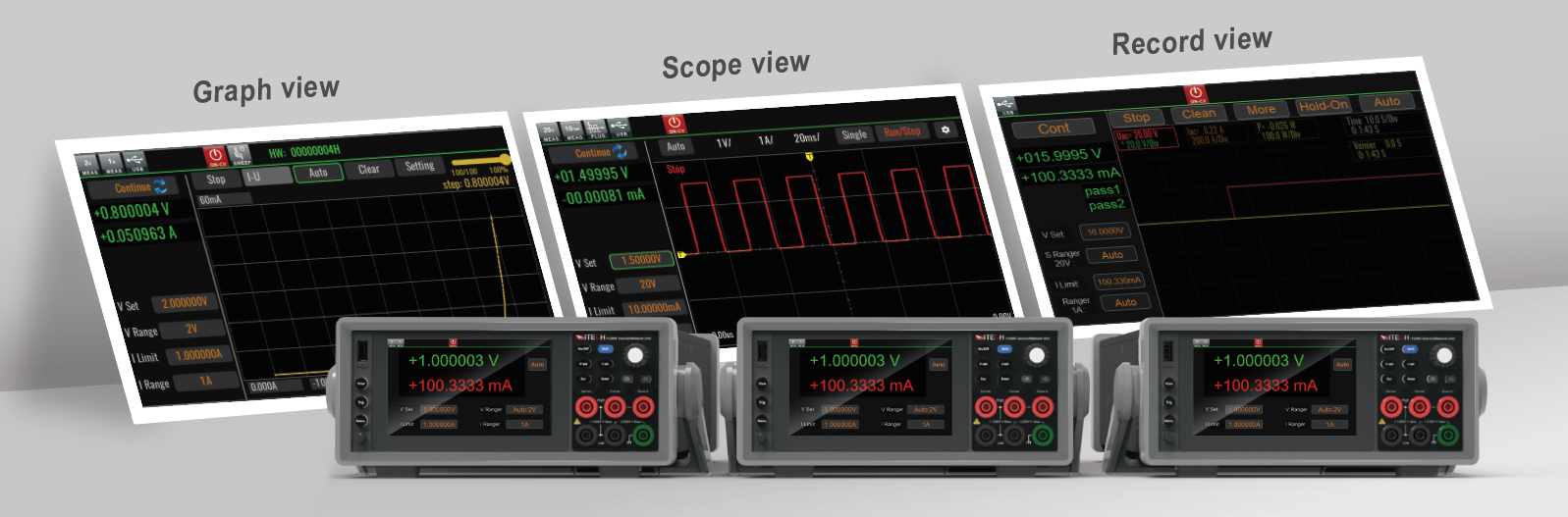

La série IT2800 prend en charge l’affichage des résultats en mode graphique ou numérique. Les modes Graph View, Scope View et Record View améliorent significativement la productivité des tests sur banc et l’analyse des caractéristiques I–V, en permettant une visualisation claire et en temps réel des résultats.

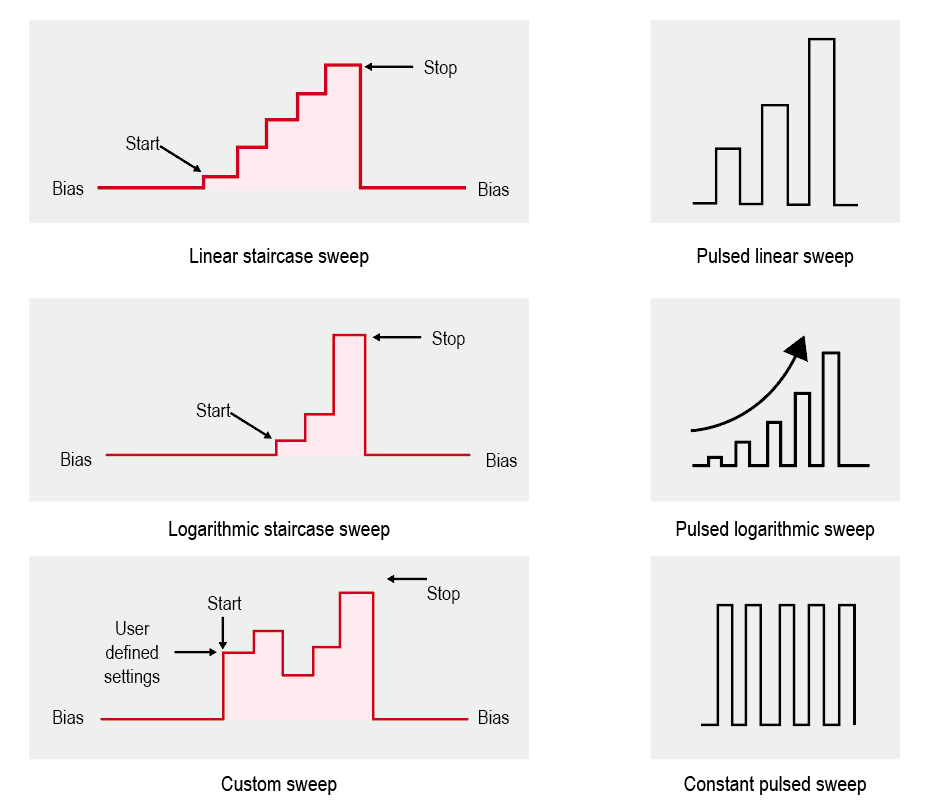

Fonctions de balayage Standard et LIST

La série IT2800 intègre des capacités de balayage avancées pour répondre aux besoins de caractérisation les plus exigeants.

Mode Standard

• Balayage linéaire ou logarithmique
• Balayage simple ou double
• Fonctionnement en mode continu ou impulsionnel

Mode LIST

Le mode LIST permet de générer des formes d’onde arbitraires de manière efficace, particulièrement utile lorsque la réponse du composant varie fortement en fonction de la tension ou du courant appliqué.

Les utilisateurs peuvent créer des courbes personnalisées via importation Excel ou édition directe depuis le panneau avant. Jusqu’à 99 999 points peuvent être importés, ce qui en fait une solution idéale pour l’analyse détaillée des caractéristiques U–I et I–U.

Fonction simulateur de batterie intégré

Grâce à son architecture 4 quadrants, la série IT2800 ne se limite pas aux fonctions traditionnelles d’un SMU. Elle intègre également un simulateur de batterie professionnel.

Cette fonction permet aux ingénieurs d’analyser avec précision l’impact des caractéristiques d’une batterie sur la consommation et la fiabilité du dispositif sous test (DUT).

Les courbes de batterie peuvent être générées rapidement :

• Par personnalisation des paramètres SOC–VOC–R
• Par configuration de paramètres standards

L’état de charge initial (SOC) peut être défini librement, sans attendre un cycle réel de charge ou de décharge comme avec une batterie physique, ce qui améliore considérablement l’efficacité des tests en R&D et en production.
