FM-100.09E – Banc didactique pompes en série et parallèle

FM-100.09E – Banc didactique d’étude des pompes en série et en parallèle, V2

Logo ADF Didactic

Référence : FM-100.09E

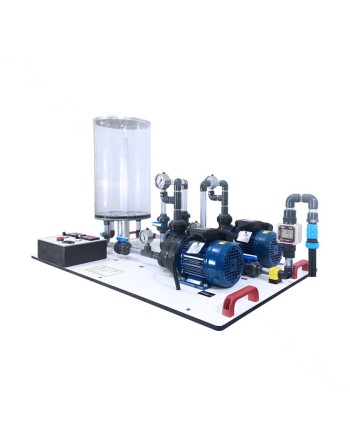

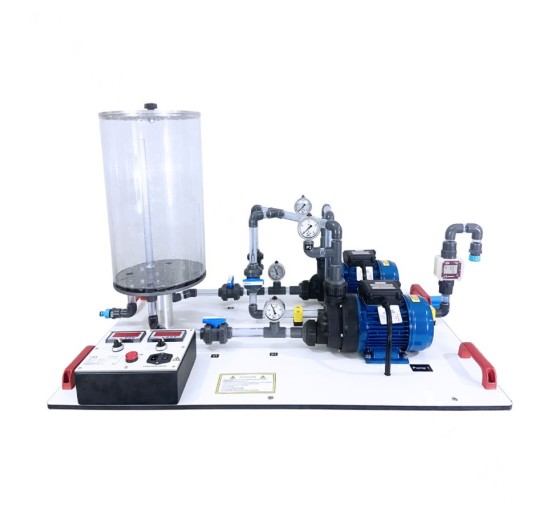

Le FM-100.09E est un banc didactique hydraulique conçu pour l’enseignement expérimental de la mécanique des fluides et l’étude des performances des pompes. Il permet d’analyser le fonctionnement de deux pompes, aussi bien individuellement qu’en configurations en série et en parallèle.

Grâce à son circuit hydraulique en boucle fermée, à son instrumentation intégrée et à sa console de commande, le banc permet aux étudiants de réaliser des mesures, d’établir des courbes caractéristiques et d’analyser expérimentalement les principaux paramètres de fonctionnement d’une pompe.

Applications pédagogiques

Le FM-100.09E permet de réaliser des travaux pratiques portant notamment sur :

La détermination de la relation entre le débit et la hauteur manométrique d’une pompe.
L’établissement de la courbe caractéristique H-Q d’une pompe.
La détermination de la vitesse spécifique d’une pompe.
La détermination du rendement d’une pompe et l’étude des paramètres influençant ses performances.
L’étude du NPSH disponible (NPSH(A)) et des notions associées au NPSH requis.
L’étude du fonctionnement de deux pompes identiques montées en série.
L’étude du fonctionnement de deux pompes identiques montées en parallèle.
La comparaison expérimentale des performances obtenues selon les différentes configurations hydrauliques.

Expériences réalisables

Expérience 1 – Relation hauteur manométrique / débit

Cette expérience permet d’étudier expérimentalement la relation entre la hauteur manométrique totale et le débit fourni par une pompe. Les mesures réalisées permettent d’établir sa courbe caractéristique H-Q et d’analyser son comportement dans différentes conditions de fonctionnement.

Expérience 2 – Détermination de la vitesse spécifique

Cette expérience permet de déterminer expérimentalement la vitesse spécifique d’une pompe. La valeur obtenue peut être utilisée pour caractériser le type de roue ou de turbine associé à la pompe.

Expérience 3 – Détermination du rendement d’une pompe

Les étudiants peuvent déterminer expérimentalement le rendement de la pompe à partir des paramètres hydrauliques et électriques mesurés. L’expérience permet également d’étudier les principaux facteurs susceptibles d’influencer les performances et l’efficacité de la pompe.

Expérience 4 – Étude du NPSH

Cette expérience permet d’introduire les principes fondamentaux du NPSH (Net Positive Suction Head) et d’étudier la relation entre le NPSH disponible (NPSH(A)) et le NPSH requis (NPSH(R)), ainsi que les conditions d’aspiration de la pompe.

Expérience 5 – Deux pompes en série

Deux pompes identiques peuvent être configurées en série afin d’étudier expérimentalement l’influence de cette association sur la hauteur manométrique et le débit. Les mesures permettent de déterminer et d’analyser la courbe caractéristique résultante.

Expérience 6 – Deux pompes en parallèle

Deux pompes identiques peuvent également être configurées en parallèle. Cette expérience permet d’étudier l’influence de cette configuration sur le débit et la hauteur manométrique et de déterminer expérimentalement la courbe caractéristique correspondante.

Conception et circuit hydraulique

Le FM-100.09E est équipé d’un circuit hydraulique fermé avec réservoir intégré. Cette conception permet de réaliser les expérimentations sans nécessiter une alimentation permanente en eau provenant d’une source externe.

Réservoir

Capacité : 27 litres.
Construction en matériau adapté à une utilisation hydraulique et pédagogique.
Fonctionnement en circuit fermé.

Tuyauteries et raccordements

Tuyauteries de type PPRC ou équivalent.
Diamètre des conduites : 25,4 mm (1").
Raccords et coudes adaptés au circuit hydraulique.
Flexibles équipés de raccords rapides.
Vannes d’isolement et de réglage permettant la sélection des différentes configurations de fonctionnement.

Pompes

Le banc intègre deux pompes identiques permettant leur utilisation individuelle ainsi que leur association en série ou en parallèle.

Nombre de pompes : 2
Puissance : 0,65 kW (0,85 HP) par pompe
Alimentation : 220 V AC
Fréquence : 50 Hz
Courant : 3,6 A
Hauteur manométrique maximale : 13 m
Débit maximal : 300 L/min
Vitesse maximale : 2 850 tr/min
Commande de vitesse : vitesse fixe

Instrumentation et mesure

Débitmètre électronique

Un débitmètre électronique avec affichage permet de mesurer le débit d’eau pendant les différentes expériences.

Plage de débit élevée : jusqu’à 120 L/min.
Plage adaptée aux faibles débits : jusqu’à 60 L/min.
Affichage électronique intégré.

Mesure de pression

Le banc est équipé de cinq manomètres permettant de mesurer les pressions aux différents points du circuit hydraulique.

2 manomètres sur les conduites d’aspiration des pompes.
3 manomètres sur les conduites de refoulement.
Manomètres de type Bourdon à remplissage de glycérine.
Plage de mesure jusqu’à 4 bar pour les mesures de pression.
Manomètres d’aspiration avec plage de mesure de -0,5 à +0,5 bar.

Vannes et configuration hydraulique

Le circuit comprend cinq vannes permettant l’isolement, la sélection et le réglage du circuit hydraulique.

V1 et V2 : entrée des pompes.
V3 : ligne de refoulement de la pompe 1.
V4 : liaison entre les deux pompes et fonction d’isolement.
V5 : ligne de refoulement et réglage du débit.

Cette configuration permet de sélectionner les différents modes de fonctionnement nécessaires aux travaux pratiques et de réaliser les mesures dans des conditions contrôlées.

Console de commande

Une console de commande intégrée permet de contrôler les deux pompes et de surveiller leur consommation électrique.

2 ampèremètres.
2 interrupteurs pour la commande individuelle des pompes.
1 interrupteur général d’alimentation.
1 voyant lumineux rouge.

Les commandes et instruments sont regroupés sur une console facilement accessible afin de faciliter la réalisation des travaux pratiques.

Principaux avantages pédagogiques

Formation pratique : mise en application directe des principes de mécanique des fluides et des machines hydrauliques.
Expérimentation complète : étude des courbes caractéristiques, du rendement, de la vitesse spécifique et du NPSH.
Configurations multiples : fonctionnement individuel, en série et en parallèle.
Mesures en temps réel : observation directe du débit, des pressions et des paramètres électriques.
Circuit fermé : fonctionnement autonome grâce au réservoir intégré.
Conception pédagogique : accès direct aux principaux composants hydrauliques, instruments et organes de commande.

Applications

Le FM-100.09E est particulièrement adapté aux écoles d’ingénieurs, universités, instituts technologiques, centres de formation professionnelle et laboratoires pédagogiques dans les domaines de la mécanique des fluides, de l’hydraulique, du génie mécanique, du génie énergétique et du génie des procédés.

Caractéristiques techniques principales

Caractéristique	Spécification
Type	Banc didactique hydraulique
Réservoir	27 L
Nombre de pompes	2
Configurations	Individuelle / Série / Parallèle
Puissance par pompe	0,65 kW (0,85 HP)
Alimentation	220 V AC – 50 Hz
Hauteur manométrique maximale	13 m
Débit maximal par pompe	300 L/min
Vitesse maximale	2 850 tr/min
Débitmètre	Électronique avec affichage
Débitmètre – plage élevée	120 L/min
Manomètres	5
Tuyauteries	PPRC ou équivalent
Diamètre des conduites	25,4 mm (1")
Ampèremètres	2
Circuit hydraulique	Fermé

Une plateforme complète pour l’enseignement de l’hydraulique

Avec ses deux pompes, son instrumentation intégrée et ses différentes configurations hydrauliques, le FM-100.09E constitue une solution complète pour l’enseignement expérimental des machines hydrauliques et de la mécanique des fluides.

Il permet aux étudiants de relier les connaissances théoriques aux résultats obtenus par la mesure et l’expérimentation, tout en développant leur capacité à analyser les performances d’une pompe et l’influence de son mode d’association avec une seconde pompe.

Référence FM-100.09E

Fiche technique

NDP (Système Harmonisé): 90230010

Références spécifiques

Téléchargement

Brochure (FR)

Téléchargement (648.71KB)

Spécifications Neutres (FR)

Téléchargement (5.26KB)

Brochure (EN)

Téléchargement (650.49KB)

Spécifications Neutres (EN)

Téléchargement (5.84KB)
