FluidSIM 6
FluidSIM 6 permet la conception, la simulation et l’enseignement de systèmes (électro)pneumatiques, (électro)hydrauliques, ainsi que de circuits numériques et électroniques. Le logiciel est parfaitement adapté à la préparation des cours, à l’utilisation en classe et à l’auto-apprentissage.
Depuis plus de 25 ans, FluidSIM est le logiciel de référence mondial pour la conception et la simulation de schémas de circuits en pneumatique, en hydraulique et désormais en électrotechnique.
Au-delà de ses puissantes fonctions de simulation, FluidSIM met à la disposition des enseignants une large sélection de textes, d’images et de vidéos afin de rendre les cours interactifs et dynamiques.
Avec vos élèves, techniciens ou étudiants, plongez dans l’univers de la simulation en temps réel et favorisez une réussite pédagogique mesurable à tous les niveaux.
Un outil adapté à tous les besoins pédagogiques
En tant qu’enseignant ou formateur, vous disposez de fonctionnalités avancées pour préparer et animer vos cours. FluidSIM 6 propose un mode Expert donnant accès à l’ensemble des fonctions.
Les apprenants peuvent quant à eux débuter en mode Standard, conçu pour se concentrer sur l’essentiel grâce à un ensemble de fonctions simplifié, favorisant une progression structurée et efficace.
Simulation et essais en temps réel
La simulation des commandes et des procédés constitue depuis longtemps un standard industriel. Elle permet de réduire les arrêts, de limiter les erreurs et d’améliorer la performance et la qualité.
Les paramètres de tous les composants correspondent à ceux des systèmes de formation Festo Didactic et peuvent être ajustés avec précision aux caractéristiques réelles des équipements.

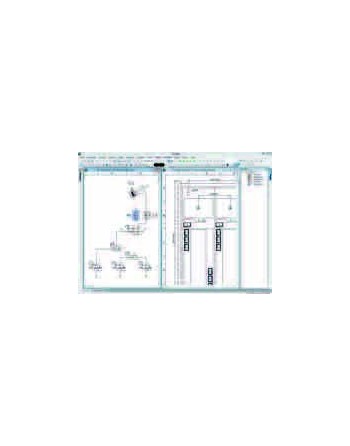

GRAFCET multidimensionnel
GRAFCET s’est imposé comme référence dans la formation en automatisation. FluidSIM en enrichit l’utilisation grâce à :
- Édition – Documentation conforme aux normes
- Visualisation – Représentation claire des processus
- Surveillance – Signaux colorés indiquant les défauts ou dysfonctionnements
- Commande – Pilotage des installations fluidiques et électrotechniques
La vitesse rendue visible
Le nouveau noyau de simulation de FluidSIM permet des cycles allant jusqu’à 10 kHz. Les paramètres des organes de commande et des actionneurs sont entièrement configurables.

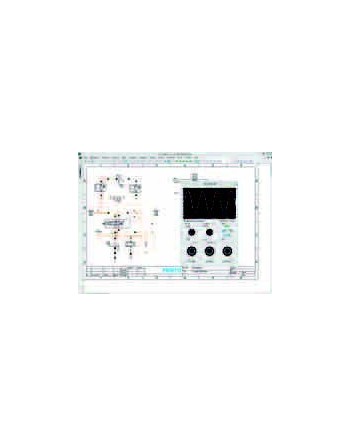

Les résultats sont enregistrés à l’échelle de la milliseconde et exportables sous forme de fichiers texte pour analyse. Les oscilloscopes virtuels intégrés rendent visibles des fréquences pouvant atteindre 100 kHz.
Un apprentissage pratique et motivant
Si la théorie constitue une base essentielle, la mise en pratique renforce la motivation et la réussite. FluidSIM 6 peut être connecté directement à des installations réelles via EasyPort, permettant une commande numérique et analogique.

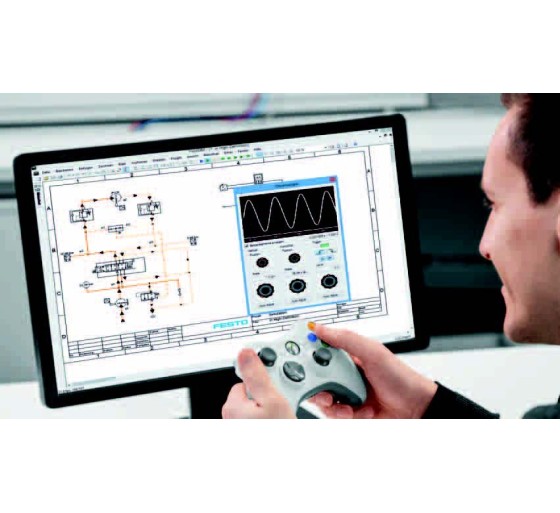

Grâce à la prise en charge du joystick, les apprenants peuvent actionner simultanément plusieurs interrupteurs et distributeurs, rendant l’expérience plus immersive et interactive.
Bibliothèques complètes – Flexibilité maximale
Les bibliothèques pneumatique, hydraulique et électrotechnique sont disponibles séparément ou combinées au sein d’un même programme.
L’utilisateur sélectionne les technologies nécessaires à son projet. Toutes s’intègrent parfaitement dans un même schéma de circuit ou une application multidisciplinaire.
 |
 |
 |
 |

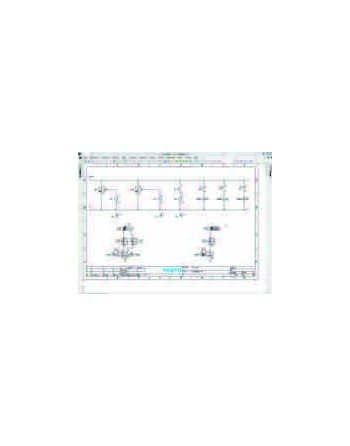

| CAO professionnelle conformes aux normes |
Des bibliothèques pour les nouvelles technologies |
Simulation en haute définition |
Documentation pratique |
– Un dessin en tout confort grâce aux lignes de fuite, nouvelles fonctions de capture
– Insertion facile de nouveaux symboles dans des liaisons existantes
– Cadre de dessin variable
– Redimensionnement et rotation en continu
– Fonctions de cotation
– Calcul de point d’intersection de lignes, de rectangles et d’ellipses
|
– Bibliothèques pour les ensembles de formation pneumatique, hydraulique, pour tous les niveaux, dont la technique de régulation et la technique proportionnelle
– Nouveau : entraînements en pneumatique
– Technique du vide
– Capteurs en pneumatique
– Sécurité dans les systèmes pneumatiques
– Hydraulique mobile
– Electrotechnique, électronique
– Circuits à contacts |
– Traitement de signaux jusqu’à 10 kHz
– Oscilloscope virtuel pour fréquences allant jusqu’à 100 kHz
– Simulation simultanée de l’ensemble des circuits d’un projet
– Possibilité d’afficher des valeurs simulées relatives au temps d’exécution
– Utilisation de plusieurs interrupteurs par joystick
|
– Gestionnaire de projets, feuilles de dessin
– Cadres de dessin individuels dans toutes les tailles
– Listes de pièces, numérotation des lignes de contacts, tables de contacts, plans de bornes, câbles, listes de câblage et de conduites automatiques
– Exportation vers tous les formats courants
|
| 100 % conformément aux normes |
GRAFCET en différents modes |
Matériel pédagogique inclus |
FluidSIM® pour le travail à la maison |
– Tous les symboles sont conformes à DIN ISO 1219/DIN EN 81346-2
– Désignation d’orifice selon la nouvelle désignation des moyens d’exploitation (BMK)
– GRAFCET selon la norme en vigueur
|
– GrafEdit : création de GRAFCET dans le respect des normes
– GrafView : visualisation du déroulement logique de la commande représenté en tant que GRAFCET
– GrafControl : commande du processus avec le GRAFCET, d ont la simulation des erreurs et la surveillance du processus
– GrafPLC
|
– Transparents, photos, animations, coupes, séquences vidéo
– Description des modèles de simulation physiques- mathématiques
– Programme d’apprentissage pour débutants FluidSIM®
– Détails sur tous les composants sur pression d’un bouton
– Modèles de présentations terminées pour votre cours
– Application de la langue au temps d’exécution
– Multilingue (allemand/anglais par défaut) |
– De nouvelles extensions pour la gestion d’utilisateurs externes via Internet
– Gestion des groupes d’apprenants
– Fonctions de messagerie instantanée intégrées
– Administration simple par le tuteur
|
Informations complémentaires

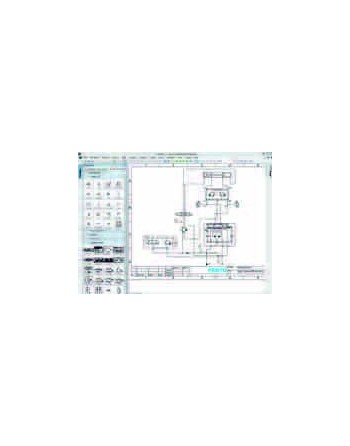

Les schémas de circuits peuvent être élaborés à partir de bibliothèques complètes regroupant des composants pneumatiques, hydrauliques, électriques, électroniques et numériques. Des diagrammes GRAFCET peuvent également être créés et intégrés à la simulation selon les besoins pédagogiques.
FluidSIM 6 intègre un concept de diagnostic innovant. Des modèles de défauts prédéfinis, reproduisant des pannes typiques de composants, sont intégrés au logiciel afin de permettre l’identification, l’analyse et la correction structurée des erreurs courantes.
Son interface intuitive, ses bibliothèques étendues et son noyau de simulation performant sont complétés par un ensemble riche de supports didactiques, garantissant une expérience d’apprentissage complète et efficace.
