IT7900P Series - Simulateur de Réseau Régénératif, Haute Performance
Référence

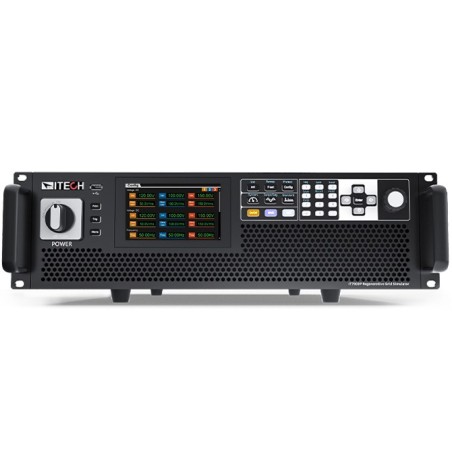

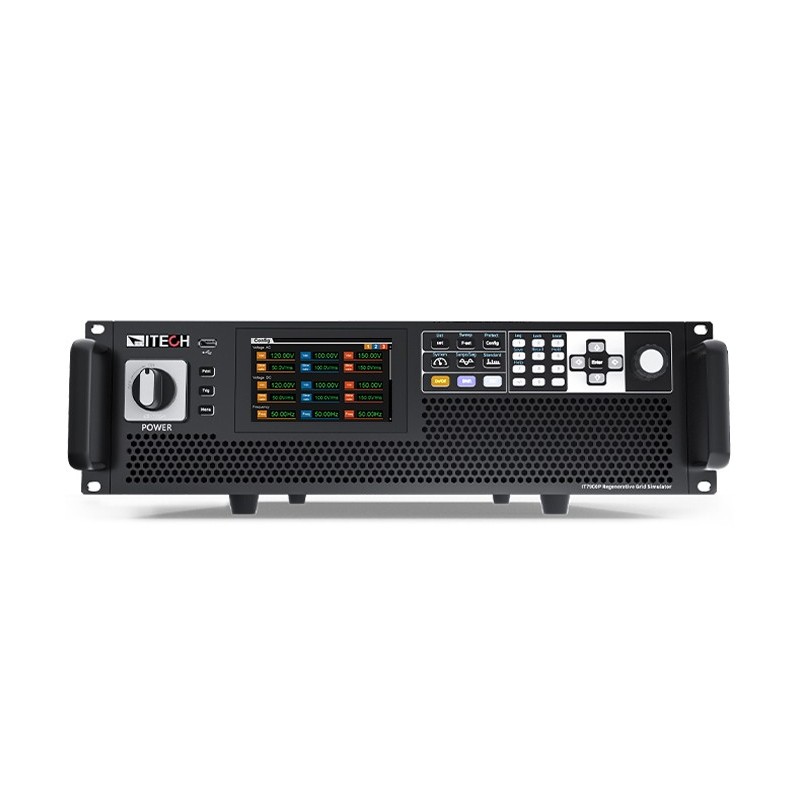

IT7900P Simulateur de réseau régénératif haute performance
Basée sur la technologie avancée SiC (carbure de silicium), la série IT7900P constitue une solution complète et polyvalente pour les essais de puissance. Elle peut fonctionner comme :
- Simulateur de réseau
- Amplificateur de puissance quatre quadrants
- Charge électronique AC/DC régénérative quatre quadrants
Grâce à son fonctionnement complet en quatre quadrants et à sa capacité de régénération, l’énergie est réinjectée vers le réseau, réduisant la consommation électrique et les coûts de dissipation thermique tout en répondant aux exigences environnementales.
Sa conception compacte, modulaire et hautement efficace permet d’atteindre 15 kVA dans un châssis 3U, avec une extension de puissance jusqu’à 960 kVA via configuration maître-esclave en parallèle.

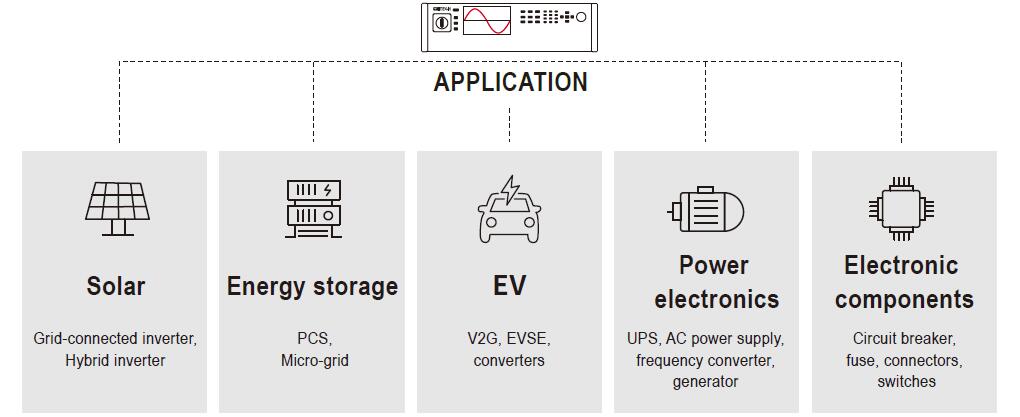

L’écran tactile couleur avec interface graphique intuitive permet de définir facilement différentes formes d’onde. Les modes monophasé, triphasé, phase inversée et multi-canaux offrent une grande flexibilité pour les applications PV, ESS, EV et autres domaines de l’électronique de puissance avancée.
Caractéristiques principales
- Technologie avancée SiC
- Haute densité de puissance : jusqu’à 15 kVA en 3U
- Tension jusqu’à 350 V L-N
- Mise en parallèle maître-esclave jusqu’à 960 kVA (64 unités max. pour modèles 3U)*¹
- Régénération d’énergie à haut rendement
- Modes monophasé, triphasé, phase inversée et multi-canaux
- Extension de tension jusqu’à 200 % en mode inversé
- Modes LIST, SWEEP, Surge & Sag
- Base de données de formes d’onde intégrée
- Simulation et analyse harmonique jusqu’au 50e ordre, conforme aux normes IEC 61000-3-2 et IEC 61000-3-12
- Génération de formes d’onde arbitraires avec import CSV
- Réglage d’angle de phase 0–360°
- Interfaces USB / CAN / LAN / Digital I/O ; GPIB / Analog & RS232 en option
- Fonctions de protection complètes
- Protocoles CANopen, Modbus, LXI, SCPI pris en charge
Fonctions en mode source
- Simulateur de réseau régénératif & source AC/DC quatre quadrants
- Fréquence : 16–2400 Hz*⁴
- Fonction amplificateur de puissance pour applications PHiL
- Mode test d’îlotage avec réglages R, L, C, puissance active et réactive*⁷
- Modes AC / DC / AC+DC / DC+AC
- Multi-canaux : test simultané de 1 à 3 DUTs*⁵
- Impédance de sortie programmable
- Synthèse harmonique et inter-harmonique
- Verrouillage fréquence et phase pour sortie 6 ou 12 phases
- Tests de conformité LVRT, saut de phase, variation de fréquence, injection harmonique
- Conformité IEC 61000-4-11, IEC 61000-4-13, IEC 61000-4-14, IEC 61000-4-28
- Configuration de déclenchement avancée et capture synchronisée des formes d’onde
- Logiciel optionnel pour pré-tests de conformité avionique civile et systèmes marins*³
Fonctions en mode charge
- Charge électronique AC/DC quatre quadrants régénérative
- Fréquence : 16–500 Hz
- Mode AC : CC / CP / CR / CS / CC+CR / CE
- Mode DC : CC / CR / CP / CV
- Mode AC avec ou sans redressement
- Facteur de crête ajustable : 1,414–5,0
- Déphasage réglable : **-180° à 180°***⁶
- Mode facteur de puissance unitaire
- Angle de décharge réglable : 0–359°
Notes
*¹ Pour les modèles 3U, jusqu’à 64 unités peuvent être connectées en parallèle.
*² Analyse harmonique :
- En mode source : simulation des harmoniques de tension.
- En mode charge : simulation des harmoniques de courant.
- Fréquence fondamentale ≤ 60 Hz.
*³ Logiciel optionnel pour les essais de pré-conformité selon les réglementations internationales applicables à l’avionique civile et aux systèmes électriques marins.
*⁴ En mode simulateur de réseau et simulation d’îlotage : plage de fréquence limitée à 16–150 Hz.
*⁵ Fonction multi-canaux non disponible pour les modèles monophasés.
*⁶ Lorsque la fonction de redressement est activée, la plage de réglage du déphasage est limitée par le facteur de crête sélectionné.
*⁷ Fonction test d’îlotage (réglages R, L, C, puissance active et réactive) non disponible en mode multi-canaux.
Fonctions et avantages
Plateforme intégrée tout-en-un
La série IT7900P regroupe trois équipements en une solution unique et compacte :
- IT7900 simulateur de réseau
- IT7800 alimentation AC/DC
- IT8200 charge électronique AC/DC régénérative
Cette architecture intégrée simplifie l’installation des bancs d’essai tout en optimisant l’utilisation des équipements.
Fonctionnement complet en quatre quadrants
La série IT7900P fonctionne à la fois comme simulateur de réseau quatre quadrants et comme charge électronique AC/DC quatre quadrants. Elle peut fournir et absorber de l’énergie dans les quatre quadrants de fonctionnement.
Sa capacité de régénération à haut rendement est particulièrement adaptée aux essais :
- De variation de fréquence des onduleurs photovoltaïques raccordés au réseau
- De transitoires de tension
- De protection anti-îlotage
Régénération d’énergie à haut rendement
En mode AC ou DC, que ce soit en tant que simulateur de réseau ou charge, l’IT7900P assure une régénération d’énergie hautement efficace.

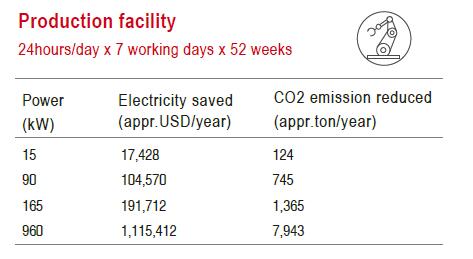

L’énergie générée par le dispositif sous test (DUT) est réinjectée vers le réseau local au lieu d’être dissipée sous forme de chaleur. Cela permet de réduire la consommation électrique, les besoins en refroidissement et l’impact environnemental des essais.
Mode professionnel de test anti-îlotage
Afin de répondre aux exigences de certification des équipements raccordés au réseau, la série IT7900P intègre un mode de test anti-îlotage dédié.
L’utilisateur peut :
- Ajuster les paramètres RLC
- Configurer la puissance active et réactive
- Simuler des charges résistives pures ou des charges non linéaires
Cela permet de vérifier le temps de réponse des protections anti-îlotage dans différentes conditions d’impédance équivalente, en régime triphasé équilibré ou déséquilibré.
Cette solution intégrée simplifie les circuits d’essai et évite l’ajout d’équipements externes tels que charges RLC et wattmètres, réduisant ainsi les coûts.

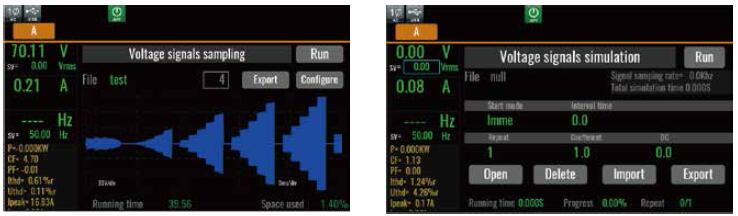

Acquisition et simulation de données intégrées
La série IT7900P intègre un système avancé d’acquisition de données basé sur processeur de signal numérique (DSP), offrant des fonctions équivalentes à :
- Un oscilloscope numérique
- Un analyseur de puissance
- Un multimètre numérique
Précision de mesure :
- Courant : jusqu’à 0,1 % + 0,2 % FS
- Tension : jusqu’à 0,1 % + 0,1 % FS
Jusqu’à six courbes peuvent être affichées simultanément, réduisant le besoin d’instruments externes et simplifiant le câblage.
La configuration de déclenchement permet la capture synchronisée des formes d’onde du DUT pour l’acquisition et la simulation. Il est également possible d’importer des données de perturbations réelles du réseau afin de reproduire fidèlement les conditions réseau, avec réglage du nombre de répétitions, des offsets et d’autres paramètres.

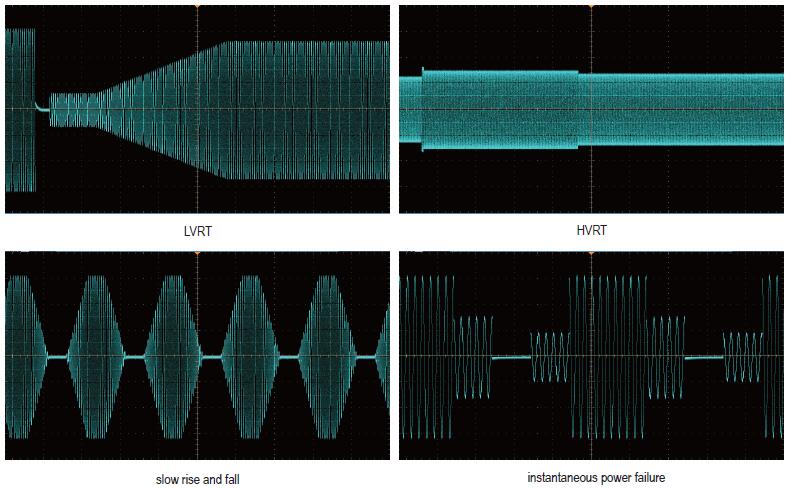

Simulation réseau et essais LVRT (Low Voltage Ride Through)
Le Low Voltage Ride Through (LVRT) désigne la capacité d’un système de production d’énergie à rester connecté au réseau lors d’une chute de tension due à un défaut ou une perturbation, et à fournir éventuellement de la puissance réactive pour soutenir la récupération de la tension.
L’IT7900P permet de configurer précisément les paramètres d’essai LVRT. Grâce à sa réponse dynamique rapide, il répond pleinement aux exigences de test LVRT.
De plus, la génération de formes d’onde arbitraires et la fonction LIST permettent de simuler différents scénarios de perturbations réseau, tels que :
- Coupures instantanées
- Surtensions
- Variations rapides de tension
Ces fonctions peuvent être configurées directement via le panneau avant ou via le logiciel de contrôle, assurant une validation complète de conformité réseau.
